كابل توصيل متماسك عالي الأداء من شركة وورلدبيك، الطراز RG405 بمقاومة ٥٠ أوم: بيانات هندسية وإرشادات للاختيار

1. نظرة عامة عن المنتج

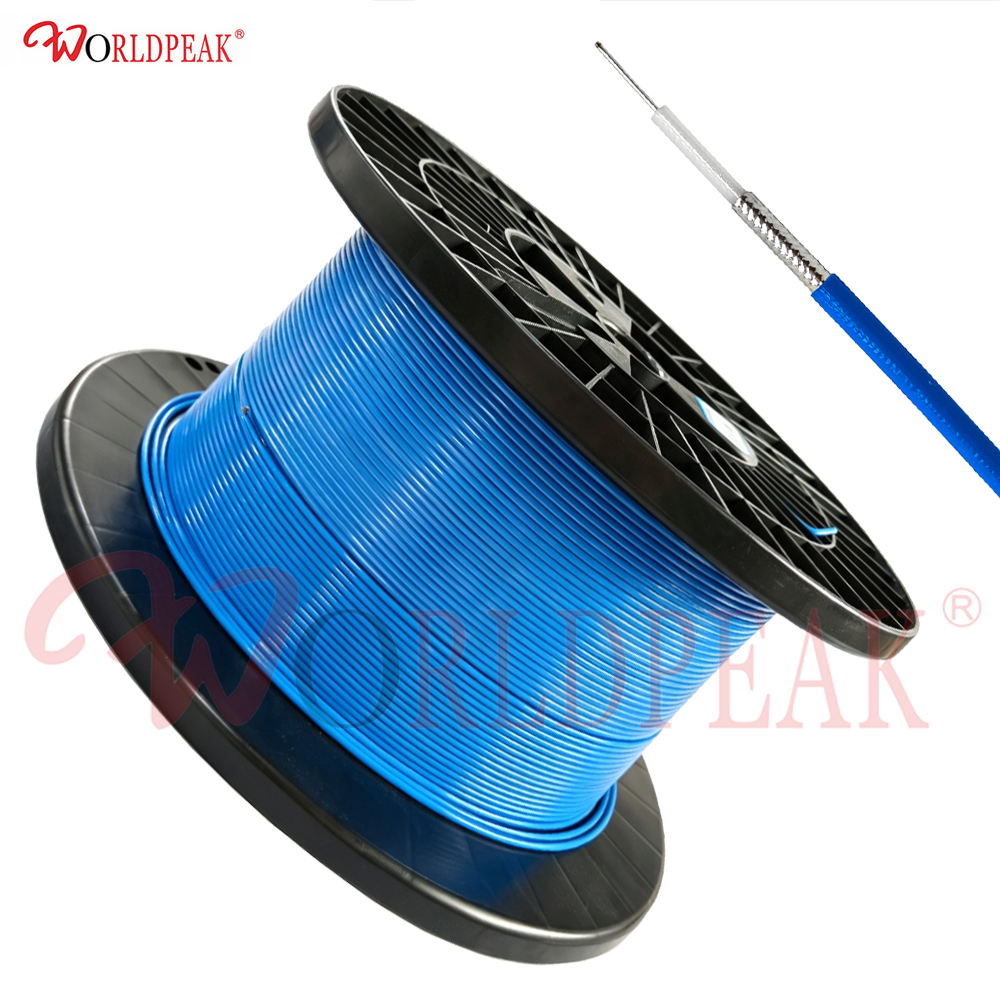

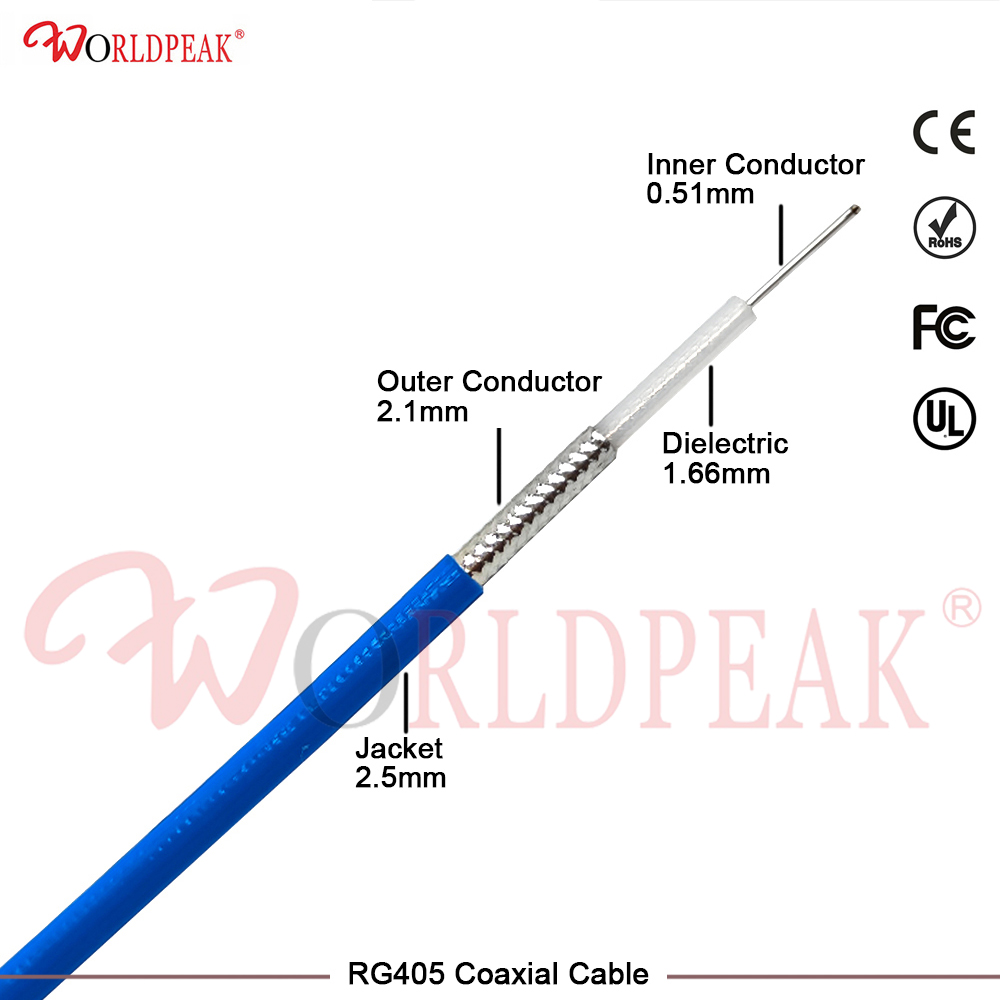

الأنابيب كابل ترددي من نوع RG405 من شركة زهن جيانغ وورلدبيك هي شركة رائدة كابل شبه صلب مقاس ٠٫٠٨٥ بوصة مُصمَّم بدقة عالية لتطبيقات التجميع الميكروويفي والقنوات الاتصالية ذات الموجات الملليمترية. ويتكوَّن من موصل خارجي من أنبوب نحاسي صلب موصل خارجي من أنبوب نحاسي ، وهذا الكابل الشبه الصلب عالي الأداء مقاومته ٥٠ أوم وكابل ترددي شبه صلب يضمن عدم تسرب أي إشارة ويوفر أداءً ممتازًا جدًّا في درع الإشارات الراديوية يتجاوز ١٢٠ ديسيبل. وهو مكوَّن من قلب صلب من سلك نحاسي مطلي بالفولاذ (SPCCS) قطره ٠٫٥١ مم، وعازل من مادة البوليتيتفلوروإيثيلين (PTFE) المُستخرج عند درجات حرارة مرتفعة قطره ١٫٦٨ مم، وهذا كابل شبه صلب من طراز RG405 يوفّر استقرارًا مثاليًّا في الطور من التيار المستمر حتى تردد ٥٠ جيجاهرتز. وهو المعيار المطلق لأنظمة الحِمل الفضائي، وأنظمة الدفاع، وتجهيزات محلِّلات الشبكات.

٢. الوصف التفصيلي للمنتج

في الأنظمة الميكروويفية الحرجة، يُعد الحفاظ على استقرارٍ مطلقٍ في الطور والسعة تحت ظروف التشغيل القاسية أمرًا بالغ الأهمية. وتلبّي شركة «تشنغيانغ وورلدبيك» كابل ترددي من نوع RG405 هذه المتطلبات الصارمة من خلال استبدال التصاميم المرنة ذات الدرع المجدول بكابل ذي درع مدمج صلب تمامًا موصل خارجي من أنبوب نحاسي . ويوفّر هذا الغلاف النحاسي المُدرَّج حدًّا فيزيائيًّا وكهربائيًّا استثنائيًّا، ما يلغي الانعكاسات الداخلية وتسرب الطاقة عالية التردد.

بصفتها جهازًا حقيقيًا كابل شبه صلب مقاس ٠٫٠٨٥ بوصة وبالتالي، فإنه يوفّر نطاق امتصاص مقاومي ضيق جدًّا قدره ٥٠ ± ١ أوم. وعلى عكس الكابلات المرنة المجدولة التي تظهر تباينًا في الطور عند الحركة، فإن هذا الكابل مقاومته ٥٠ أوم وكابل ترددي شبه صلب يُنشئ مسارًا كهربائيًّا ثابتًا لا يتغير. ويجعل هذا السلوك المستقر من الكابل كابل شبه صلب من طراز RG405 مكون لا غنى عنه لتوجيه الإشارات الراديوية عالية التردد داخليًّا بكثافة داخل المجمَّعات الفرعية المغلقة محكَّيًا، ووحدات إرسال واستقبال الأقمار الصناعية، وأنظمة الرادار متعددة القنوات، حيث يجب الحفاظ على محاذاة موثوقة طوال فترة التشغيل الكاملة للمكوِّن.

3. الميزات والخصائص الرئيسية

• أداء تدريع شبه مثالي: التصميم المتكامل موصل خارجي من أنبوب نحاسي يوفِّر عزلًا يتجاوز ١٢٠ ديسيبل، ما يلغي التداخل بين القنوات في البيئات الإلكترونية عالية الكثافة.

• ضبط دقيق جدًّا للمقاومة: مُصمَّم بدقة عالية ضمن مدى تحمُّل صارم قدره ٥٠ ± ١ أوم، وهذا كابل شبه صلب من طراز RG405 يوفِّر أداءً ممتازًا من حيث فقدان الانعكاس (Return Loss) ونسبة الموجة الراكدة للجهد (VSWR).

• نطاق ترددي موسع: يعمل بسلاسة عبر نطاق ترددي واسع جدًّا يمتد من التيار المستمر (DC) وحتى ٥٠ جيجاهرتز، ليتضمَّن بذلك تركيبات أجهزة الموجات المليمترية المتطوِّرة.

• استقرار حراري وهيكلي استثنائي: يتيح العازل الصلب المصنوع من مادة البولي تترافلوروإيثيلين (PTFE) بالاشتراك مع الأنبوب النحاسي الخارجي أداءً موثوقًا عبر نطاق درجات الحرارة من -٥٥°م إلى +١٢٥°م.

• اتساق طوري لا مثيل له: مثالي لمصفوفات التطابق الطوري، حيث تحافظ هذه الدرجة العالية من مقاومته ٥٠ أوم وكابل ترددي شبه صلب على ثبات الطول الكهربائي في ظل الظروف المتغيرة.

٤. المزايا التقنية والتكامل التصنيعي

إنتاج كابل شبه صلب مقاس ٠٫٠٨٥ بوصة يتطلب ضوابط تصنيع دقيقة لمنع التشققات المجهرية وارتفاعات التوهين المفاجئة:

• معالجة الأنبوب بدون وصلات: وبدلًا من استخدام صفائح ملحومة، تعتمد شركة زهن جيانغ وورلدبيك على طريقة السحب دون وصلات لتصنيع الأنبوب النحاسي الخارجي. ويؤدي ذلك إلى إزالة الوصلات الهيكلية التي تُحدث انقطاعات في المعاوقة عند ترددات الموجات المليمترية. ويتم التحقق من تركيز الأنبوب باستخدام قياسات هوائية متقدمة لضمان عدم تجاوز أي عدم تناسق للقيمة ٠٫٠٢ مم.

• الماندرل المعاير والثني باستخدام التحكم العددي بالحاسوب (CNC): هذا المكون الصلب كابل شبه صلب من طراز RG405 لا يمكن تشكيله يدويًا. وتستخدم شركة تشنجيانغ وورلدبيك ماندرلات ميكانيكية وأنظمة أوتوماتيكية دقيقة للثني باستخدام التحكم العددي بالحاسوب (CNC) لتجميع الأنابيب وفقًا لرسوماتك الدقيقة جدًّا. وتضمن عملياتنا تكرار الزوايا بدقة ضمن ±1 درجة دون حدوث أي انثناءات في الغلاف النحاسي الخارجي.

• تعويض التمدد الحراري: بالنسبة للأطوال الطويلة من الكابلات المعرَّضة لتغيرات درجة الحرارة، يجب إدارة الفروق في معاملات التمدد الحراري. ويمكن لمهندسي شركة تشنجيانغ وورلدبيك دمج حلقات خدمة دقيقة في تجميعات كابلات RG405 المخصصة لتحمل الإجهادات الميكانيكية وحماية وصلات اللحام الحساسة عند واجهات الموصلات.

٥. جدول المواصفات الفنية

*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.

6. التطبيقات الصناعية الأساسية

• معايير معايرة محلِّل الشبكات: يُستخدم داخل مجموعات الاختبار الراديوية الدقيقة حيث يجب أن تبقى مقاييس الطور والسعة مستقرة تمامًا على مدى سنوات التشغيل.

• وحدات حمولة المُرسِلات الساتلية: مناسب جدًّا للتوصيلات الداخلية في الحمولات المؤهلة للاستخدام في الفضاء، ويَصْمُد أمام قوى الإطلاق القاسية مع الحفاظ على المحاذاة الكهربائية.

• الوحدات الفرعية الميكروويفية المحكمة الإغلاق: يُشكِّل الاتصال الثابت الأساسي بين المرشِّحات ومضخِّمات القدرة والمُختَلِطات داخل وحدات الميكروويف المغلقة.

• شبكات مُثَبِّتات الرادار المتماسكة: توفر اتصالات حاسمة من حيث الطور في منصات الرادار المتقدمة، مما يضمن التماثل عبر نطاقات درجات الحرارة المختلفة.

7. القيمة التجارية والاستراتيجية بين الشركات والمصنّعين الأصليين (B2B وOEM)

شراؤك الكمي كابل شبه صلب من طراز RG405 من شركة زهينجيانغ وورلدبيك يوفّر فوائد مهمة تتعلق بالسلسلة التوريدية والجانب التجاري:

• الامتثال للوائح العالمية: يتوافق كل إنتاج تصنيعي مع بروتوكولات إدارة ISO9001 الصارمة، ويحمل شهادات الامتثال الكاملة لمعايير CE وRoHS وFCC وUL94.

• تجميعات الترددات اللاسلكية المخصصة مسبقة التشكيل: تقدم شركة زهينجيانغ وورلدبيك خدمات إنهاء مخصصة واسعة النطاق لمصنّعي المعدات الأصلية (OEM). ونقوم بتصنيع تجميعات جاهزة للتركيب بالكامل، RG405 المخصصة مع موصلات من النوع SMA أو 2.92 مم (K) أو 3.5 مم أو SSMA استنادًا إلى تصاميمك ثنائية الأبعاد أو ثلاثية الأبعاد لتوجيه الكابلات.

• تعبئة وحماية صلبة: لحماية الشكل الهندسي المخصص لهذا مقاومته ٥٠ أوم وكابل ترددي شبه صلب ، تُعبّئ شركة زهينجيانغ وورلدبيك التجميعات النهائية في حاويات صلبة مصممة خصيصًا لتتناسب مع أشكالها. ويتم ترقيم كل مكوّن بشكل فردي، ويُرسل مع سجلات اختبار أدائه.

8. الأسئلة الشائعة (FAQ)

س: هل يمكن ثني كابل RG405 شبه الصلب هذا يدويًّا أثناء تركيب النظام؟

ج: لا، إن محاولة ثني هذا كابل شبه صلب مقاس ٠٫٠٨٥ بوصة يدويًّا ستؤدي إلى انثناء الأنبوب النحاسي الخارجي. وهذا يغيّر الشكل الهندسي الداخلي تغييرًا دائمًا، ما يتسبب في فقدان عاكس شديد. ويجب تشكيل جميع الانحناءات باستخدام قوالب دقيقة. أما بالنسبة للتطبيقات التي تتطلب توجيهًا يمكن تشكيله يدويًّا، فيُوصى بالبديل شبه المرن من شركة زهينجيانغ وورلدبيك.

س: ما الفرق التشغيلي الرئيسي بين الخطوط ذات القطر ٠٫٠٨٥ بوصة و٠٫١٤١ بوصة؟

أ: كابل شبه صلب من طراز RG405 (ذات القطر ٠٫٠٨٥ بوصة) تمتلك قطرًا خارجيًّا أصغر مقداره ٢٫٢٠ مم، ما يجعلها الخيار المفضّل في القطاع لوحدات الميكروويف المدمجة التي تواجه قيودًا شديدة في المساحة المتاحة. أما النوع الأكبر ذي القطر ٠٫١٤١ بوصة فيوفّر توهين إشارة أقل، لكنه يتطلّب حجم توجيه داخلي أكبر.

س: هل تقوم شركة زهينجيانغ وورلدبيك باختبار هذه التجميعات المُشكَّلة مسبقًا قبل الشحن؟

ج: نعم، تخضع كل تجميعة مُنهية مسبقًا يتم تصنيعها بواسطة شركة زهينجيانغ وورلدبيك لاختبار كهربائي دقيق، يشمل اختبار معامل الانعكاس الموجي (VSWR) وخسارة الإدخال. ونقدِّم شهادات المطابقة وملفات بيانات الاختبار الكاملة مع كل شحنة.
