كابل أنبوطي ممتاز المرونة بمقاومة 50 أوم من نوع RG316، ومزوَّد بعازل من مادة البوليتيترا فلورو إيثيلين (PTFE) المقاومة لدرجات الحرارة المرتفعة، وبغطاء خارجي متين من مادة الفلوروايثيلين البروبيلين (FEP)، وهو مناسب للتطبيقات العسكرية والفضائية والصناعية للترددات الراديوية.

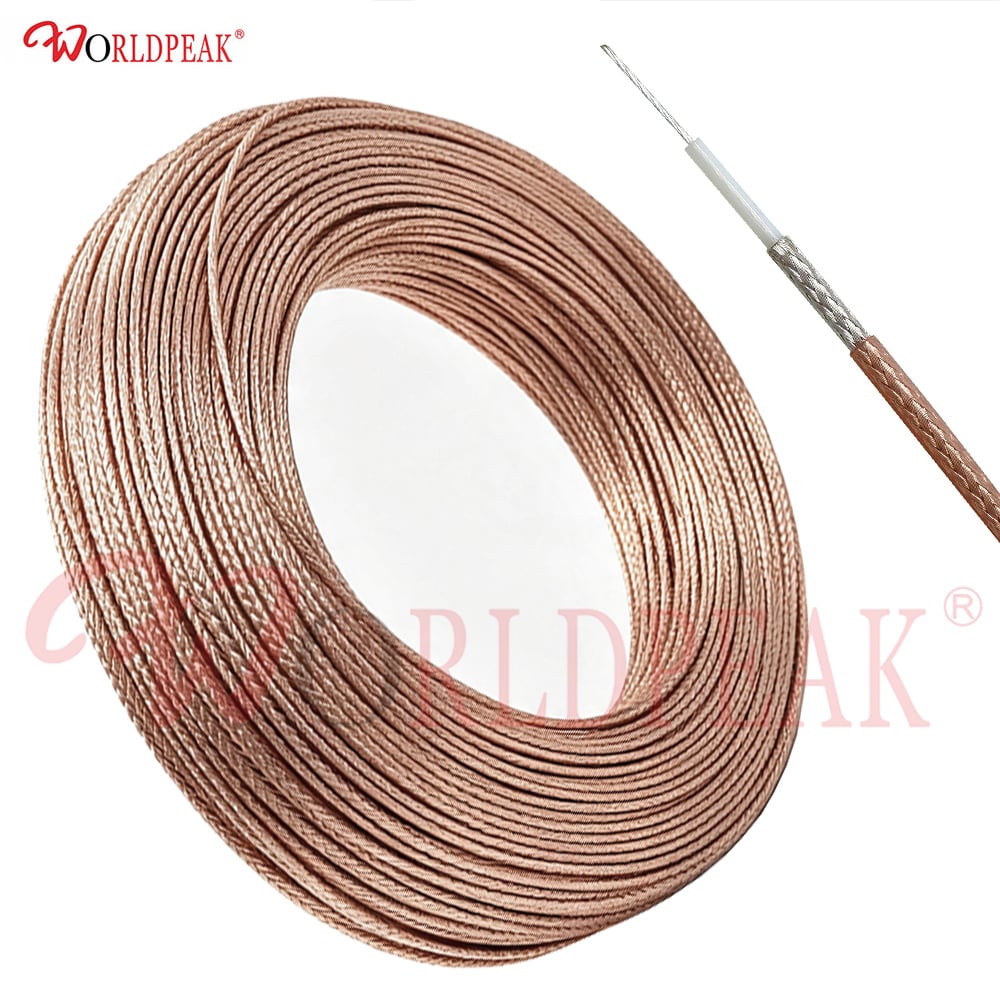

يُعَدُّ كابل التآزر عالي الحرارة من شركة وورلدبيك، الطراز RG316، مقاومته ٥٠ أوم، كابلًا تآزريًّا عالي الجودة صمَّمته شركة زهينجيانغ وورلدبيك للاتصالات المحدودة ليحل محل الكابلات منخفضة الحرارة مثل كابل RG174. ويتميَّز هذا الكابل التآزري المرِن مقاومته ٥٠ أوم بقطر خارجي صغير يبلغ ٢٫٥٠ مم، ويجمع بين طبقة عازلة من مادة البوليتيترافلوروإيثيلين (PTFE) المُستخرجة بطريقة البثق، وموصل مركزي من الفولاذ المطلي بالنحاس والمغلف بخيوط نحاسية مجدولة ومطلية بالفضة. وتوفِّر هذه التركيبة المتخصصة ثباتًا حراريًّا في مدى درجات حرارة يتراوح بين -٥٥°م و+٢٠٠°م. وتُصنِّع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هذا الكابل الراديوي الصغير عالي الأداء لتوفير مقاومة استثنائية للاهتزازات والمقاومة الكهربائية المتجانسة، ما يجعله الخيار الأمثل لأنظمة الطيران والدفاع والتشغيل الآلي الصناعي عالي الحرارة المعقدة.
كابل Worldpeak RG316 المحوري ذو المقاومة ٥٠ أوم هو كابل محوري عالي المرونة ومقاوم لدرجات الحرارة المرتفعة، صُمم للحفاظ على سلامة الإشارة العالية في المساحات الضيِّقة والبيئات القاسية. فبينما تذوب الكابلات القياسية المعزَّلة بالبولي إيثيلين أو تفشل تحت الإجهادات الميكانيكية، يضمن هذا الكابل المحوري المتين المصنوع من مادة البولي تترافلوروإيثيلين (PTFE) أداءً تشغيليًّا مستمرًا على المدى الطويل. وتختار شركة زهينجيانغ وورلدبيك للاتصالات المحدودة مواد خام عالية الجودة لتصنيع كابل RG316 المحوري، مما يضمن دقة الأداء الكهربائي عبر نطاق ترددي واسع.

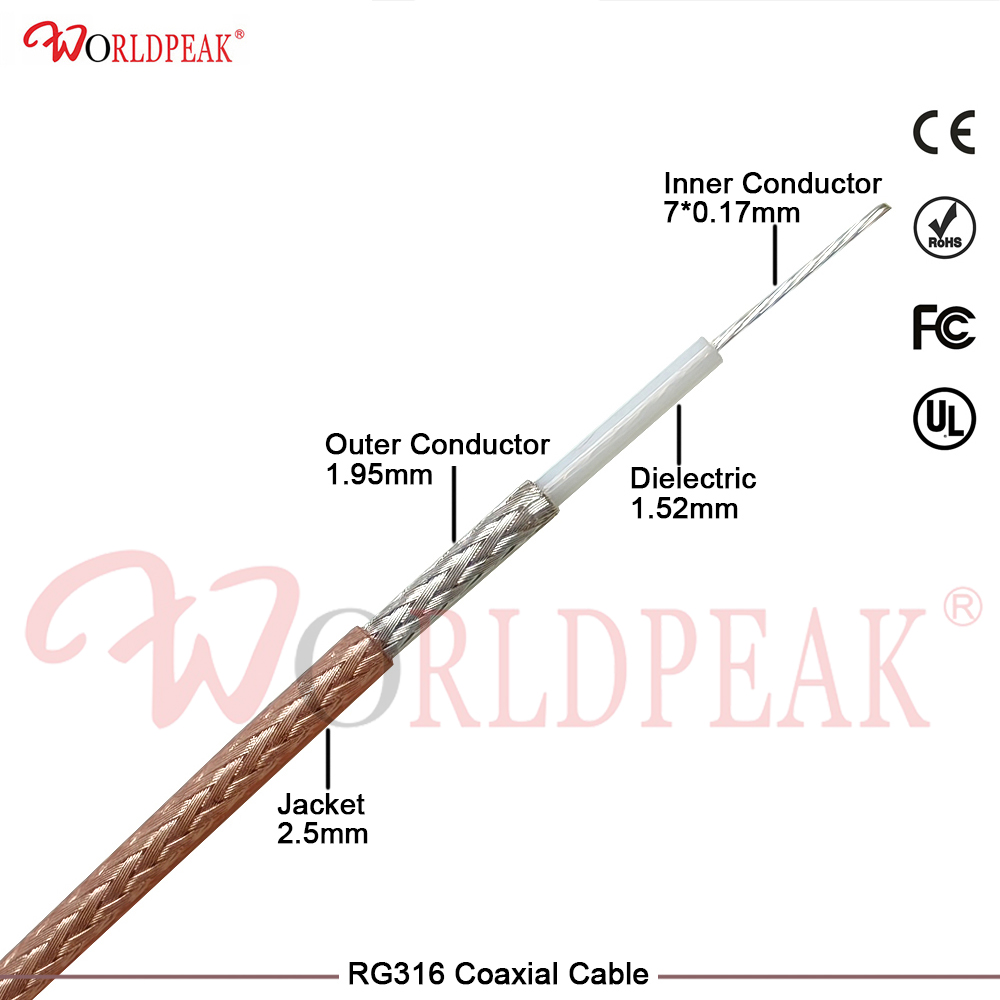

يتكوّن الموصل الداخلي لهذا الكابل المحوري المرن مقاومته ٥٠ أوم من أسلاك نحاسية مغطّاة بالفضة، مصنوعة من فولاذ مغلف بالنحاس، ومكوّنة من ٧ خيوط قطر كل منها ٠,١٠ مم. وتوفر هذه التشكيلة المتعددة الخيوط مقاومةً جيدةً للتآكل الهيكلي، ما يسمح للكابل الراديوي المصغر بأن يصمد أمام الانثناءات الديناميكية المستمرة. ويحيط بالموصل عازل من مادة البوليتيترافلوروإيثيلين (PTFE) مُستخرج بقطر ١,٥٢ مم، يتمتّع بخصائص عازلة ممتازة وقدرة حرارية عالية. أما نظام التغليف فيتألف من غلاف مجدول من النحاس المغطّى بالفضة بكثافة عالية، ويوفّر تغطية لا تقل عن ٩٠٪ للحد من التداخل الكهرومغناطيسي. والطبقة الخارجية هي غلاف كابلي محوري من مادة الفلوروايثيلين البروبيلين (FEP) قطره ٢,٥٠ مم، ويوفّر حماية استثنائية ضد الزيوت والمواد الكيميائية القاسية والرطوبة البيئية، ما يجعله كابل راديوي مرنًا ممتازًا للتطبيقات الصناعية الميدانية الصعبة.
نطاق واسع لدرجات الحرارة التشغيلية: تؤدي هذه الكابلات المحورية عالية الحرارة أداءً موثوقًا بها في نطاق درجات الحرارة من -55°م إلى +200°م، ما يجعلها مثالية لاستخدامها في حجرات المحركات ومسارات الطيران الفضائي.
النواة المجدولة المقاومة للاهتزاز: يتكون الموصل المركزي من 7 خيوط، ما يجعل هذا الكابل المحوري المرِن بمقاومة ٥٠ أوم أكثر مقاومةً للتآكل الناتج عن التعب مقارنةً بالكابلات ذات النواة الصلبة.
دمج التغليف الواقي عالي الكثافة: توفر طبقة التغليف المنسوج من النحاس المطلي بالفضة حمايةً ممتازةً للإشارات وتقلل من تسرب الإشارات الراديوية (RF) داخل الأجزاء المزدحمة من الأنظمة.
الحماية الخارجية المقاومة للمواد الكيميائية: يتميز تصميم هذا الكابل المحوري المغلف ببوليمر الفلوروإيثيلين (FEP) بقدرته على مقاومة المذيبات والوقود والقوى الكاشطة، مع الحفاظ على قطر خارجي رشيق يبلغ ٢٫٥٠ مم.
مرونة ممتازة أثناء التركيب: وبوصفه كابل راديو ترددي (RF) مرِن جدًّا ومتعدد الاستخدامات، فإنه يسمح بنصف قطر انحناء ضيق يبلغ ١٢ مم، مما يسهّل تمريره عبر الهياكل الميكانيكية المعقدة.
| المواصفات الفنية | المواصفة (المستوى أ/ب)* | ملاحظات هندسية تتعلق بالتسامح والأداء |
| هيكل الموصل الداخلي | 7 × 0.10 مم سلك مجدول SPCCS | المستوى أ - نحاس مطلي بالفضة ومغلف بفولاذ، متعدد الخيوط |
| عزل عازل | 1.52 مم مُستخرج بتف | المستوى أ - أداء عالي الحرارة (±0.04 مم) |
| تركيب شبكة التدريع | سلك نحاسي مغشّى بالفضة على شكل سلك مجدول | المستوى أ - تدريع كثيف مع تغطية >=90% |
| الطبقة الواقية للغطاء الخارجي | 2.50 مم مُستخرج أفيب | المستوى أ - كابل متحد المحور بغطاء أفيب شفاف جزئيًا (±0.10 مم) |
| العائق المميز | 50 أوم | المستوى أ - إنتاج مراقب في الوقت الفعلي (±2 أوم) |
| سرعة الانتشار | 70% | المستوى باء - سرعة انتقال إشارة فعّالة |
| السعة الاسمية | 95 بيكو فاراد/متر | المستوى باء - ملف سعوي منخفض الفقد ومستقر للغاية |
| التخفيف عند 400 ميجاهرتز | حوالي ٠,٩ ديسيبل لكل متر | المستوى باء - أداء إشارة موثوق في نطاق الترددات المتوسطة |
| التحوُّل عند تردد ١ جيجاهرتز | حوالي ١,٥ ديسيبل لكل متر | المستوى باء - أداء ثابت في نطاق الترددات العالية |
| التحوُّل عند تردد ٣ جيجاهرتز | حوالي ٣,٠ ديسيبل لكل متر | المستوى باء - بيانات انتقال صناعية في النطاق الأعلى |
| الشهادات والمعايير | CE، RoHS، FCC، UL94، ISO9001 | المستوى أ - خطوط إنتاج المصنع المعتمدة بالكامل |
*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.
لتحقيق التحملات الضيقة المطلوبة لهذا الكابل المحوري RG316 عالي الجودة، تتحكم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة في كل خطوة من خطوط التصنيع. وعلى عكس خيارات البولي إيثيلين التقليدية، لا يمكن لمادة البولي تترافلوروإيثيلين (PTFE) أن تنسكب أثناء عملية البثق القياسية. بل تتطلب بدلًا من ذلك عملية بثق معجون دقيقة تليها دورة تلبيد خاضعة للرقابة بدقة. وتضبط شركة تشينجيانغ وورلدبيك للاتصالات المحدودة منطقة التلبيد ضمن نطاق حراري ضيق لا يزيد أو ينقص عن ±3°م. ويضمن هذه العملية الدقيقة ثبات ثابت العزل الكهربائي على امتداد لفة السلك بأكملها، ما يمنع التغيرات في المعاوقة الهيكلية التي تؤدي إلى انعكاس الإشارات.
وبالإضافة إلى ذلك، فإن استخدام موصل مركزي مجدول بدلًا من موصل صلب يجعل هذا الكابل المحوري المرن مقاومًا للغاية لإجهاد المعادن. ويتم طلي كل خيط فردي بقطر ٠,١٠ مم بالفضة قبل تجميع الخيوط معًا. وتُحافظ هذه الطريقة على مقاومة التلامس بين الخيوط عند مستوى منخفض جدًّا على مدى سنوات من الحركة، ما يضمن أن يظل هذا الكابل المحوري عالي الحرارة موثوقًا به في التطبيقات التي ينكسر فيها الكابلات المحورية ذات الموصل الصلب. كما أن اختيار نمط كابل محوري مغلف ببوليمر الإيثيلين فلوريد (FEP) بدلًا من كابل مغلف بشريط بوليمر التترافلوروإيثيلين (PTFE) يضمن أيضًا انتظام سمك الجدار تمامًا، مما يسهِّل تركيب الموصلات بسرعة وأمان.
أسلاك هوائيات الأنظمة الجوية: يؤدي وظيفة خطوط كابلات راديو ترددية مرنة بالغة الأهمية، تربط الهوائيات الشفرية بوحدات الاتصال في حجرات الطائرات غير المضغوطة.
أجهزة الراديو العسكرية المحمولة يدويًّا: يعمل كرابط داخلي صغير الحجم لكابل راديو ترددي يتحمل الانثناء المتكرر عند واجهات المفصلات الصلبة بين جهاز الراديو وبطاريته.
أجهزة الاستشعار الصناعية عالية الحرارة: موصلات لأجهزة قياس المستوى والتدفق الصناعية المُركَّبة مباشرةً على أوعية الإنتاج التي تتجاوز درجة حرارتها ١٠٠°م.
أجهزة اختبار دقة عالية التردد الراديوي (RF): تؤدي دور وصلة اختبار مستقرة داخل غرف البيئة، مما يضمن تتبعًا دقيقًا دون الانحراف الهيكلي الشائع في خطوط البولي إيثيلين (PE).
توفر شركة تشنجيانغ وورلدبيك للاتصالات المحدودة دعمًا تجاريًّا قويًّا (B2B)، وتزود مصنِّعي الإلكترونيات الدوليين ومتعهِّدي الدفاع بحلول كابلات عالية الموثوقية. ويُرفق كل دفعة إنتاج من كابل وورلدبيك المحوري RG316 شهادة مطابقة (CoC)، تؤكد الامتثال الكامل لمعايير CE وRoHS وFCC ومعيار اشتعال UL94.
تقدم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة خدمات التخصيص الكاملة حسب الطلب (OEM) للطلبات الكبيرة الحجم، بما في ذلك طباعة أغلفة مخصصة وأطوال مخصصة على بكرات الشحن عالية المتانة. ويمكن للعملاء أيضًا طلب تجميعات كابلات مُنهية مصنعياً ومزودة بموصلات راقية من نوع SMA أو MCX أو MMCX أو SSMA، مما يضمن توافقاً دقيقاً في التحملات ونشرًا سريعًا في مرافق التجميع.
س: هل يمكن لكابل RG316 المحوري أن يتحمل إعدادات اللحام الآلي؟
ج: نعم. إن عازل البوليمر الفلوروي الإيثيليني عالي الأداء (PTFE) وهيكل الكابل المحوري المغلف بطبقة من البوليمر الفلوروي الإيثيليني (FEP) القوي يصمدان بسهولة أمام ملفات اللحام الانعكاسي الآلي مع درجات حرارة قصوى تصل إلى +260°م. وهذا يسمح للفنيين بلحام كابلات الترددات الراديوية الصغيرة مباشرةً على لوحات الدوائر المطبوعة (PCB) جنبًا إلى جنب مع المكونات القياسية المركَّبة على السطح دون إلحاق أي ضرر بالعازل.
س: هل هذا الكابل المحوري المرن ذي المقاومة ٥٠ أوم متوافق مع غلاف الموصلات القياسي RG174؟
أ: نعم كهربائيًّا، لكن لا ميكانيكيًّا. يبلغ القطر الخارجي لكابل RG316 المحوري ٢٫٥٠ مم، وهو أصغر من قطر كابل RG174 البالغ ٢٫٦٠ مم. ولن تُحكِم الموصلات المصمَّمة خصيصًا لكابل RG174 الإمساك بغلاف FEP بشكل آمن. وتوصي شركة زهينجيانغ وورلدبيك للاتصالات المحدودة باستخدام موصلات مُصمَّمة خصيصًا لكابل RG316 لضمان تخفيف الإجهاد بشكلٍ صحيح.
س: ما الفرق الرئيسي بين كابل RG316 القياسي وكابل RG316-DS؟
ج: يتميَّز كابل RG316 المحوري القياسي بغلاف درع نحاسي مجدول مطلي بالفضة وذو كثافة عالية، وهو مناسبٌ لمعظم التطبيقات العامة. أما النسخة DS فتضيف غلاف درع نحاسيًّا ثانويًّا لإنشاء ترتيب ذي درعين، مما يوفِّر عزلًا أعلى في البيئات العسكرية الجوية الصعبة.
