كابل توصيل متماسك عالي الأداء من شركة وورلدبيك، الطراز RG393 بمقاومة ٥٠ أوم: بيانات هندسية وإرشادات للاختيار

١. نظرة عامة على المنتج (ملخص سريع)

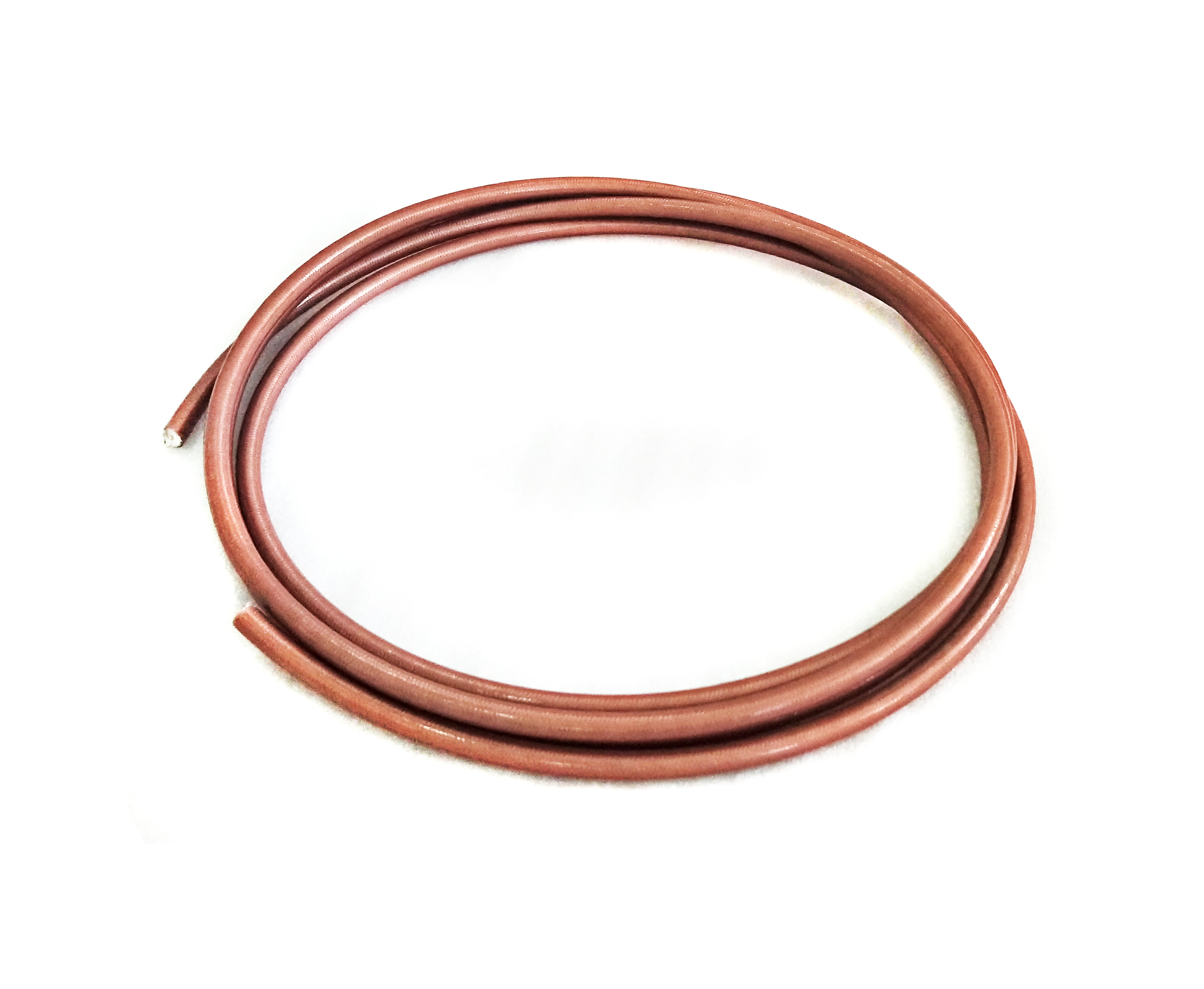

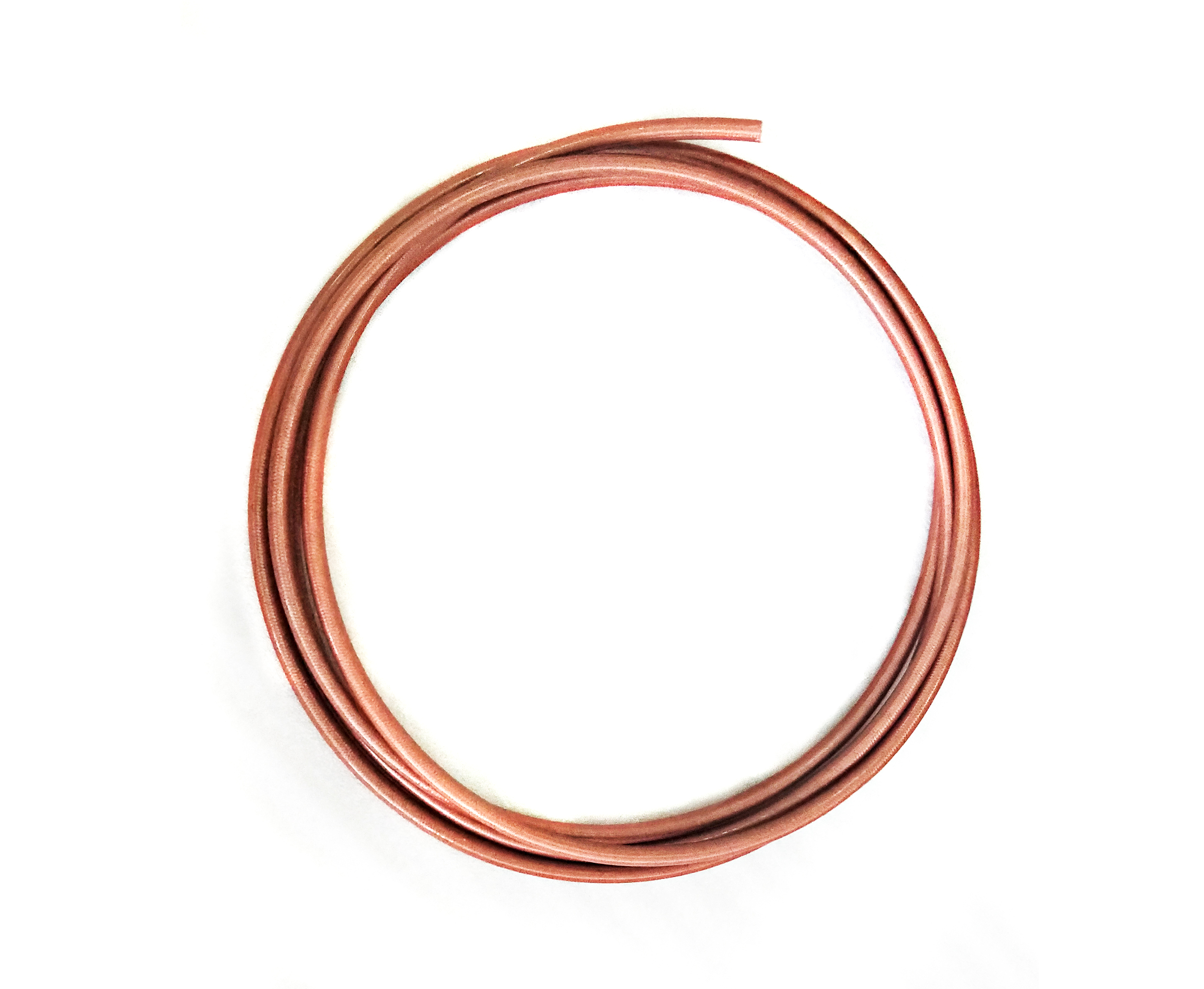

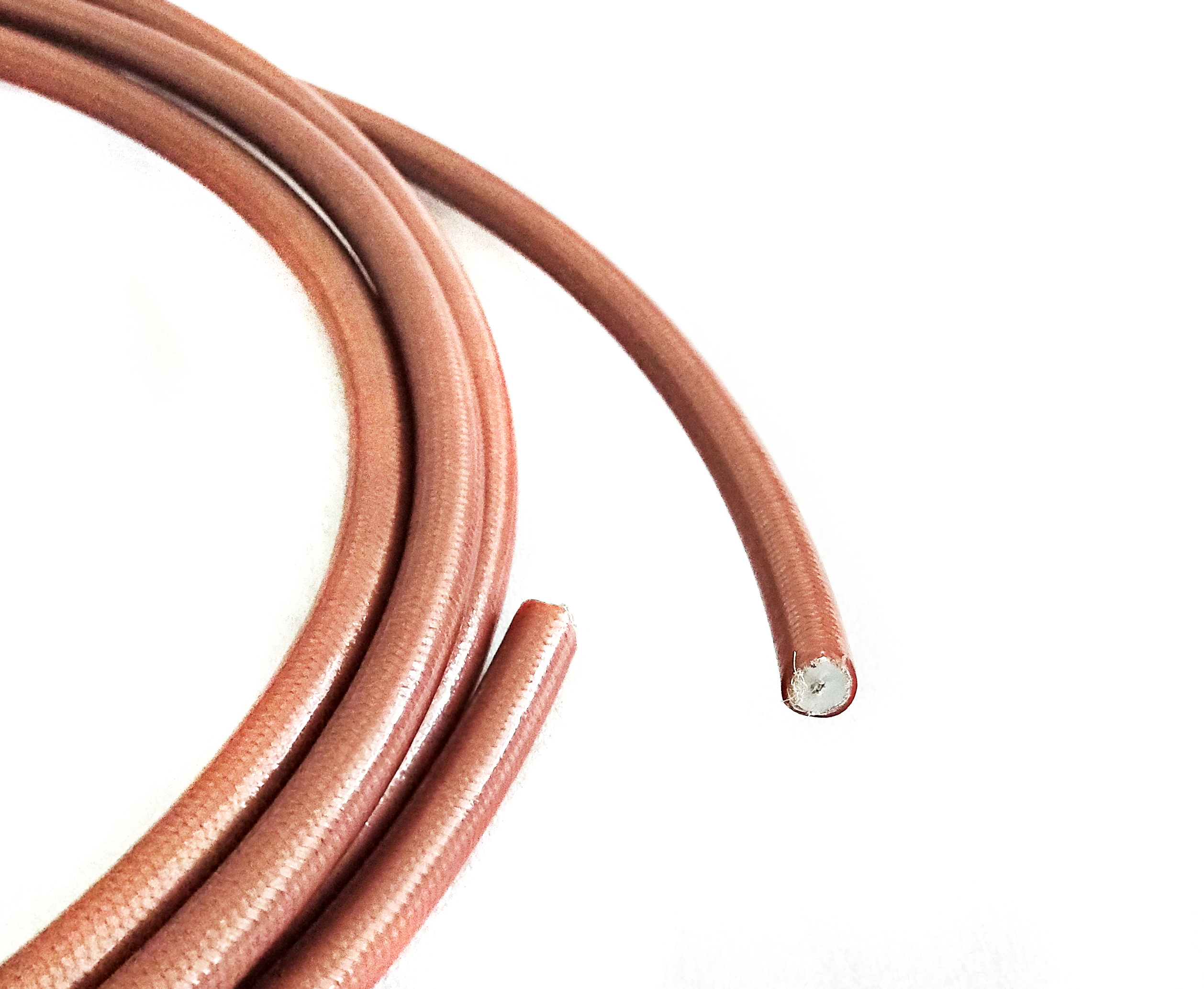

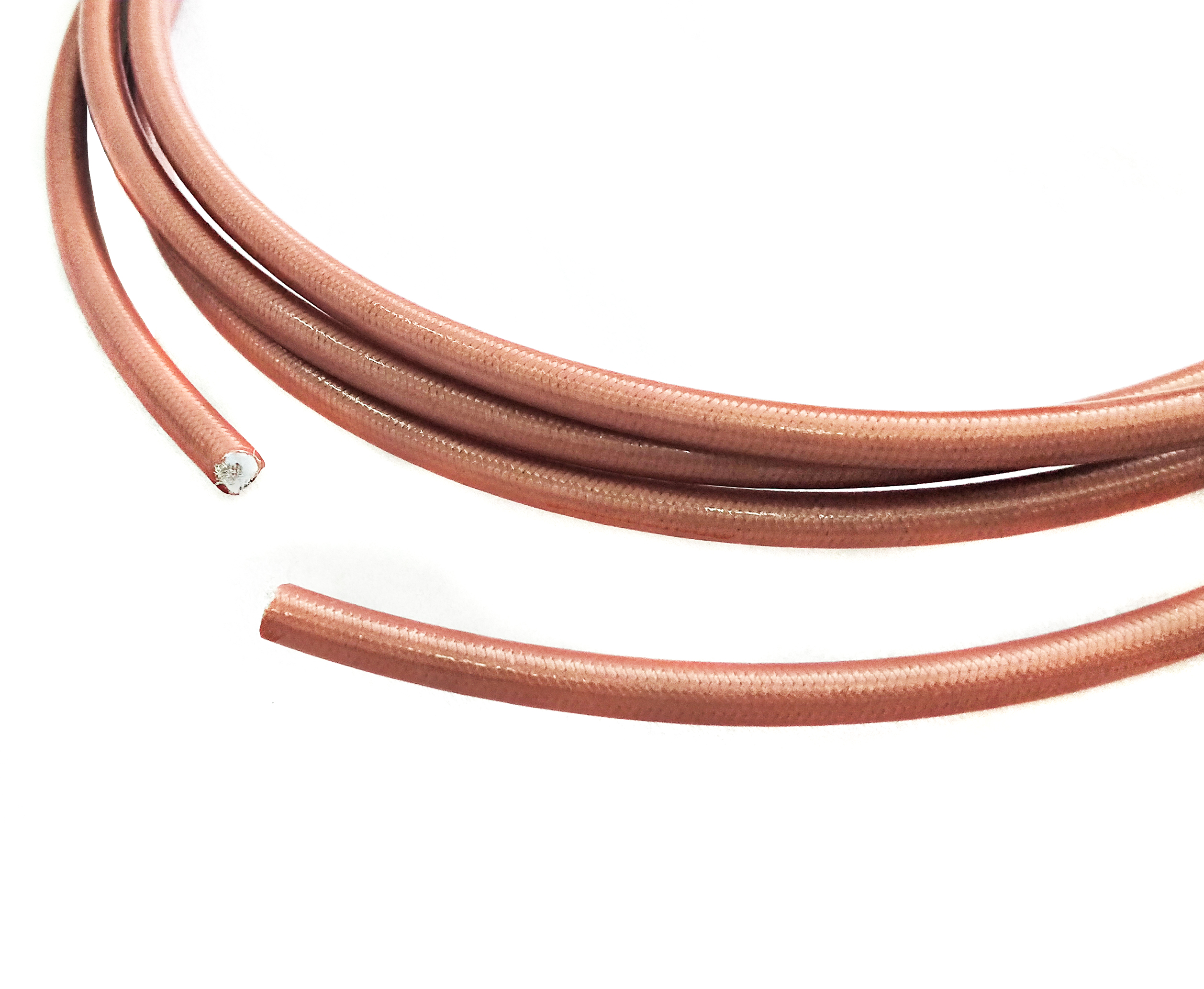

يُعَدُّ الكابل التآزري RG393 من شركة زهينجيانغ وورلدبيك منتجًا فاخرًا عالي القدرة مقاومته 50 أوم ومصنوع من مادة البوليترافلوروإيثيلين (PTFE)، وقد صُمِّم خصيصًا لبيئات نقل الإشارات الراديوية (RF) الصعبة. ويتميَّز هذا الكابل عالي الأداء المصنوع من النحاس المطلي بالفضة بقطر خارجي متين يبلغ ١٠٫٠ مم، ويوفِّر قدرة استثنائية على تحمل القدرة وأدنى معدل ضياع للإشارة ضمن مجموعة منتجات شركة زهينجيانغ وورلدبيك من الكابلات المرنة المصنوعة من البوليمرات. ويتضمَّن هذا الكابل التآزري RG393 موصلًا صلبًا مطليًا بالفضة ومصنوعًا من النحاس، وعازلًا من مادة البوليترافلوروإيثيلين (PTFE) يتم تصنيعه بعملية بثق حرارية عالية، ما يضمن سلامة الإشارة بشكلٍ موثوقٍ في نطاق درجات حرارة يتراوح بين -٥٥°م و+٢٠٠°م. وهو الحل الأمثل عالي المتانة المستخدم في محطات الإذاعة والتلفزيون التجارية، وأنظمة الاتصالات العسكرية، والأنظمة الجوية والفضائية، واختبارات المختبرات ذات الترددات العالية.

٢. الوصف التفصيلي للمنتج

في هندسة الترددات اللاسلكية الحديثة، يجب أن تتحمل أنظمة الكابلات المحورية عالية القدرة إجهادات حرارية قصوى مع الحفاظ على أدنى مستوى ممكن من تدهور الإشارة. وقد صُمّمت كابلات Zhenjiang Worldpeak RG393 المحورية خصيصًا لتغطية الفجوة بين خطوط النحاس المموجة الصلبة والكابلات المرنة القياسية. وباستخدامها لقلب موصل محوري نحاسي مطلي بالفضة بقطر ٢,٣٦ مم، تقدّم هذه الكابلات مزيجًا لا مثيل له من المرونة الهيكلية وقدرة التحمّل العالية للطاقة.

يتمثل النواة الهندسية لكابل RG393 المحوري هذا في تصميمه المحوري عالي الحرارة بمقاومة ٥٠ أوم باستخدام مادة البوليتيترافلوروإيثيلين (PTFE) كعازل. وعلى عكس الكابلات القياسية ذات العازل المصنوع من البوليثيلين التي تتفاقم جودتها تحت الأحمال الحرارية المعتدلة، يسمح العازل الصلب المُستخرج من مادة البوليتيترافلوروإيثيلين (PTFE) لهذا الكابل بتحمل مستويات طاقة تصل إلى عدة كيلوواط باستمرار. ولهذا السبب يُعد كابل Zhenjiang Worldpeak RG393 المحوري الخيار المفضل في تطبيقات التسخين بالترددات الراديوية الصناعية، وتوليد البلازما، وتركيبات الرادار العسكرية، حيث يشكّل الانزلاق الحراري خطر فشلٍ بالغ الخطورة.

٣. الميزات الأساسية للمنتج

• سعة طاقة فائقة: صمّم هذا الكابل المحوري خصيصًا لنقل الطاقة العالية، وهو قادر على دعم ما يصل إلى ٣ كيلوواط من طاقة الترددات الراديوية المستمرة عند تردد ١٠٠ ميجاهرتز في ظل الظروف القياسية المُطابَقة.

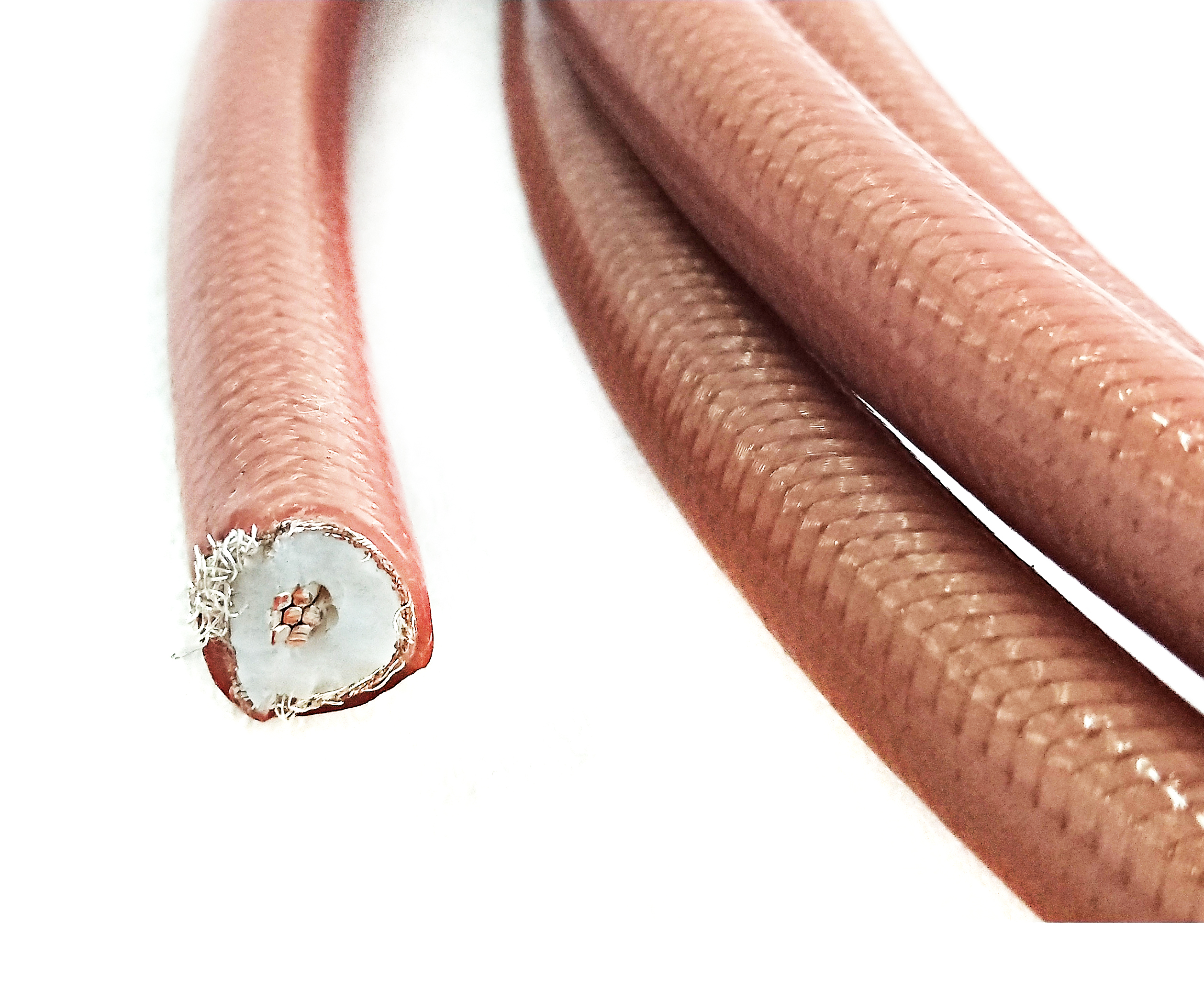

• تصميم كابل محوري فائق الجودة من نحاس مطلي بالفضة: يستخدم كلٌّ من الموصل الداخلي الصلب والغلاف الخارجي المجدول الكثيف طلاءً فضيًّا عالي النقاء لتعظيم التوصيل الكهربائي وتقليل خسائر تأثير الجلد.

• القدرة على تحمل درجات الحرارة العالية: يتيح التصميم المتين الذي يجمع بين عازل صلب من مادة بولي تترافلوروإيثيلين (PTFE) وغلاف خارجي مقذوف من إيثيلين بروبيلين الفلوريني (FEP) تشغيلًا موثوقًا به في نطاق درجات حرارة يتراوح بين -55°م و+200°م.

• سلامة التغليف الواقية الاستثنائية: توفر السلك النحاسي المطلي بالفضة عالي المتانة تغطية واقية تزيد على ٩٥٪، مما يحمي إشارات التردد اللاسلكي الحساسة من التداخل الكهرومغناطيسي (EMI).

• المقاومة الكيميائية والبيئية: يمنح الغلاف الخارجي الشفاف من مادة إيثيلين بروبيلين الفلوريني (FEP) مقاومة استثنائية للنفط والمواد الكيميائية والإشعاع فوق البنفسجي (UV) ورذاذ الملح الرطب.

٤. المزايا التقنية وتحليل متعمق

يتطلب تصميم كابل توصيل محوري عالي الأداء بمقاومة ٥٠ أوم باستخدام عازل من مادة بولي تترافلوروإيثيلين (PTFE) تحديدات تصنيع دقيقة جدًّا لمنع التغيرات في المقاومة. وتتغلب شركة «زهن جيانغ وورلدبيك» (Zhenjiang Worldpeak) على هذه التحديات من خلال ممارسات هندسية متقدمة:

• تقنية التلبيد الموحد: غالبًا ما يؤدي بثق عازل مصنوع من مادة البولي تترافلوروإيثيلين (PTFE) ذي القطر الكبير (7.11 مم) إلى تباين في الكثافة يؤثر على ثابت العزل الموضعي. وتستخدم شركة «تشن جيانغ وورلدبيك» عملية التصلب متعددة المناطق مع معدلات تبريد بطيئة ومُتحكَّمٍ بها بدقة. وتضمن هذه العملية المتقدمة أن يبقى تباين الكثافة ضمن نطاق ±0.5%، مما يضمن اتساقًا عاليًا في مقاومة الموجة القياسية البالغة 50 أوم على طول كامل طول الكابل.

• تحسين تأثير الجلد: عند الترددات العالية جداً (VHF) والعليا جداً (UHF)، تتدفق التيارات الكهربائية أساسًا على السطح الخارجي للموصل. وتتميَّز طبقة الفضة عالية الدقة المُطلية على موصل كابل «RG393» الطرفي من شركة «تشن جيانغ وورلدبيك» بتوصيلية كهربائية تبلغ 62.1 ميغاسيمنز/متر، ما يقلل الإضعاف الراديوي الكلي بنسبة تتراوح بين 3% و5% مقارنةً بالبدائل النحاسية غير المطلية.

• تطابق قوي في المعاوقة: يُوفِّر الرصد الآني لمركزية الموصل أثناء مرحلة البثق ضمانًا بأن تبقى المسافة بين الموصل النحاسي المطلي بالفضة والدرع الخارجي متجانسة تمامًا، ما يلغي الانعكاسات الداخلية للإشارات الراديوية.

٥. جدول المواصفات الفنية

*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.

6. التطبيقات الأساسية

• مرسلات الإذاعة في نطاقات التردد العالي جداً (VHF) والتردد فوق العالي (UHF): يُستخدم كخط تغذية رئيسي لتوصيل مرسلات الراديو الترددية عالية القدرة (FM) والتلفزيونية بشبكات الهوائيات المحلية.

• أنظمة الرادار البحرية والعسكرية البحرية: يُستخدم كوسيلة توصيل رئيسية لأنظمة الرادار المركَّبة على السفن، ويوفِّر نبضات طاقة قصوى موثوقة في البيئات البحرية المالحة والرطبة.

• المعدات الصناعية للترددات الراديوية: يُوفِر طاقة ترددات راديوية نظيفة وعالية القدرة إلى غرف البلازما ومعدات التسخين بالحث وآلات لحام البلاستيك الصناعية.

• الاتصالات العسكرية: يوفّر اتصالات رابطة قوية للترددات الراديوية في المركبات العسكرية والطائرات ومحطات الأرض الميدانية العاملة في مناطق حرارية قصوى.

• اختبار مُضخِّمات الترددات الراديوية في المختبرات: يعمل ككابل اختبار مرن وقابل للتكرار لتمييز خصائص مضخِّمات القدرة دون انجراف حراري.

7. القيمة التجارية بين الشركات (B2B) والشركات المصنِّعة للمعدات الأصلية (OEM)

إن الشراكة مع شركة زهينجيانغ وورلدبيك لتلبية احتياجاتكم من كابلات RG393 المحورية توفر مزايا تجارية كبيرة:

• الامتثال للمعايير العالمية: يتم تصنيع جميع الشحنات وفق إطار صارم لإدارة الجودة حسب معيار ISO9001، وهي تحمل شهادات اعتماد كاملة من CE وRoHS وFCC وUL94 لتسهيل الامتثال عند الاستيراد.

• التكامل المخصص مع الشركات المصنِّعة للمعدات الأصلية (OEM): تقدم شركة زهينجيانغ وورلدبيك خدمات إنهاء الكابلات في المصنع على مستوى احترافي. ونوفر تجميعات كابلات جاهزة للتركيب، مُنهية بتوصيلات RF عالية الجودة من النوع N أو 7/16 DIN أو HN لتقليل تكاليف عمالة التركيب لديك.

• لوجستيات المشروع المُبسَّطة: لحماية هذا الكابل المحوري الثقيل من نوع PTFE بمقاومة 50 أوم أثناء النقل، تقوم شركة زهينجيانغ وورلدبيك بشحن جميع الطلبات بالجملة على بكرات خشبية متينة ومعزَّزة، مزوَّدة بتسميات تجارية مخصصة.

8. الأسئلة الشائعة (FAQ)

س: ما هي أقصى قدرة مستمرة لهذا الكابل المحوري من نوع RG393 عند تردد 100 ميغاهيرتز؟

ج: في ظروف جوٍّ قياسية درجة حرارته 40°م مع حمل مطابَق (نسبة الموجة الراكدة الجهدية VSWR أقل من 1.2:1)، يستطيع هذا الكابل المحوري عالي القدرة أن يحمل حتى 3 كيلوواط باستمرار. وإذا كان نظامك يعمل في درجات حرارة أعلى أو عند نسب VSWR أعلى، فيجب عليك تطبيق عوامل تخفيض القدرة المناسبة.

س: لماذا تختار كابلًا محوريًّا من النحاس مطليًّا بالفضة بدلًا من النسخة القياسية من النحاس العادي؟

ج: إن طبقة التلبيس الفضية عالية النقاء تقلِّل بشكل كبير من توهُّن الإشارة عند الترددات العالية، وذلك عن طريق تحسين تدفق التيار عبر طبقة التأثير السطحي (Skin Effect). كما أنها تمنع أكسدة النحاس عند التعرُّض الطويل لدرجات حرارة مرتفعة تصل إلى 200°م.

س: هل يمكن لشركة زهينجيانغ وورلدبيك توريد هذا الكابل المحوري من نوع PTFE بمقاومة 50 أوم مع موصلات مركَّبة مسبقًا؟

أ: نعم. تخصص شركة زهينجيانغ وورلدبيك في تركيبات كابلات الترددات الراديوية المخصصة. ويمكننا توريد كابل RG393 المحوري مُجهَّز مسبقًا بالموصلات، ومُختبرٌ ومعتمدٌ بموصلات من النوع N أو 7/16 دي إن أو إتش إن، لتلبية مواصفات مشروعك الدقيقة.
