كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG213 بمقاومة 50 أوم: بيانات هندسية وإرشادات الاختيار

1. ملخص المنتج

كابل التوصيل المحوري RG213 بمقاومة 50 أوم، المُصنَّع من قِبل شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، هو كابل RF عالي الأداء مصمَّم خصيصًا لأنظمة الإرسال عالية القدرة والبيئات الخارجية الصعبة. ويتميَّز هذا الكابل المحوري عالي الأداء المصنوع من البولي إيثيلين الصلب (PE) بقطر خارجي متين يبلغ 10.3 مم، وموصل نحاسي عاري صلب بقطر 2.26 مم، ما يوفِّر معدل توهين أقل من الكابل القياسي RG8. ويقدِّم هذا الكابل المحوري ذي التوهين المنخفض حمايةً هيكليةً استثنائيةً ومقاومةً فائقةً للرطوبة، ما يجعله مثاليًا لمحطات القاعدة والاتصالات البحرية. وللحصول على حلول موثوقة ومتينة ومعتمدة لتوصيلات RF بالجملة، راجع شركة تشينجيانغ وورلدبيك للاتصالات المحدودة.

٢. الوصف التفصيلي

في البنية التحتية اللاسلكية الحديثة، تتطلب التثبيتات الخارجية الدائمة خطوط نقل تتحمل البيئات القاسية دون فقدان قوة الإشارة. وقد صُمّمت كابلات التوصيل المترابطة (كوаксيل) من طراز RG213 بمقاومة 50 أوم، التي تنتجها شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، لحل هذه التحديات البيئية الشديدة مع تقديم انتقال إشارات راديو عالية القدرة. ويستخدم هذا الكابل الثقيل الخاص بالإشارات الراديوية غلافًا واقيًا سميكًا مقاومًا للأشعة فوق البنفسجية بقطر ١٠,٣٠ مم لحماية المكونات الداخلية من الإشعاع الشمسي، والبلى الميكانيكي، ورذاذ الملح، وتقلبات درجات الحرارة القصوى. وعلى عكس البدائل الخفيفة الوزن، يستخدم هذا الكابل الثقيل الخاص بالإشارات الراديوية تركيبًا جوهرِيًّا على شكل كابل كوаксيلي من البولي إيثيلين الصلب. ويوفّر العازل المصنوع من البولي إيثيلين الصلب دعماً هيكلياً مستمراً، ما يمنع تسرب الرطوبة ويضمن استقرار الأداء الكهربائي على مدى عقود من التشغيل الفعّال.

بصفته كابلًا محوريًّا من الدرجة الأولى ذا توهين منخفض، يُعَدُّ كابل RG213 المحوري ذو المقاومة ٥٠ أوم الخيار الرائد للتركيبات الخارجية الدائمة، مثل أبراج الاتصالات الخلوية والقوارب البحرية وشبكات خدمات الطوارئ البلدية. وتستخدم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة عملية بثق مضغوطة متخصصة لتصنيع هذا الكابل المحوري ذي العازل المصنوع من البولي إيثيلين الصلب، مما يضمن عدم وجود فراغات هوائية بين درع الحبكة النحاسية المطلية بالقصدير والغلاف الخارجي. ويضمن هذا التصنيع المتين أن يحافظ كابل RG213 المحوري ذو المقاومة ٥٠ أوم على سلامة الإشارة في أي بيئة ساحلية أو صناعية أو عالية الرطوبة، ليقدِّم بديلاً استثنائيًا طويل الأمد عن شبكات RG8 القياسية.

3. الميزات الرئيسية

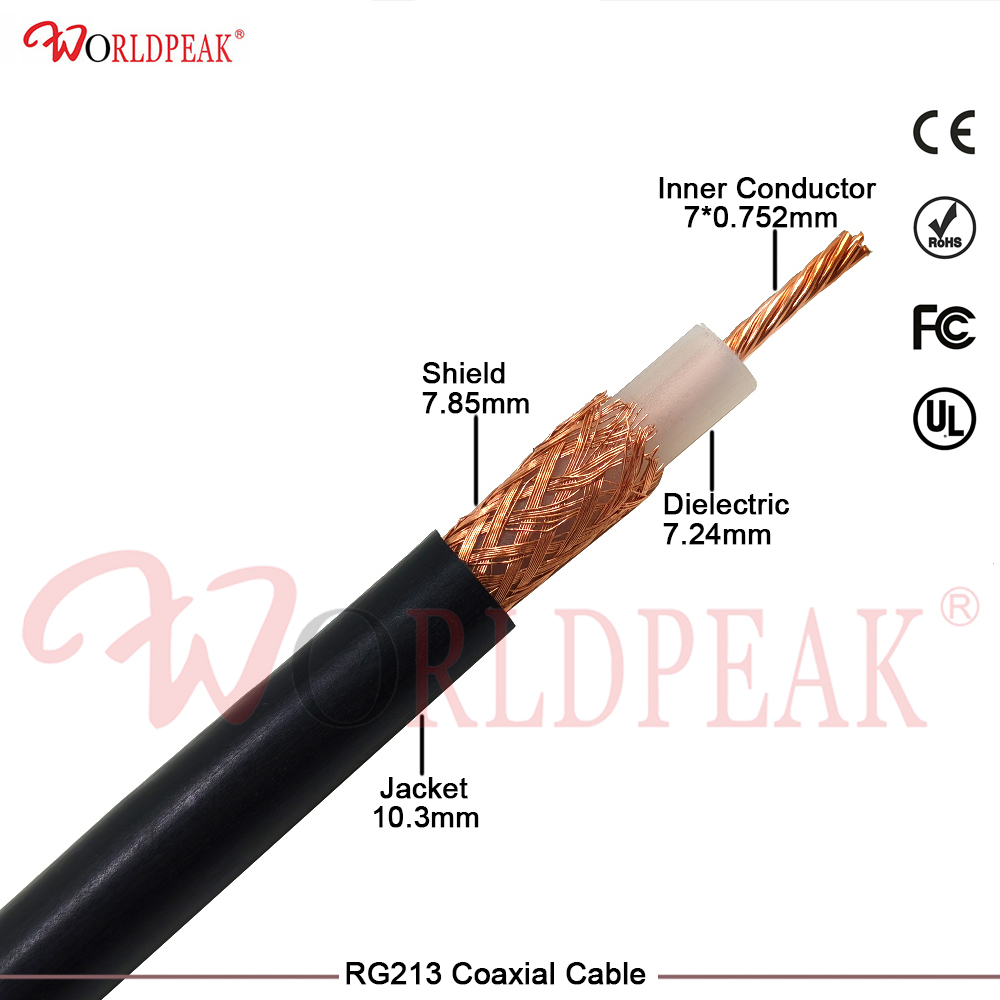

• موصل نحاسي صلب: يتميَّز كابل RG213 المحوري ذو المقاومة ٥٠ أوم بقلب مركزي صلب من النحاس غير المطلي بقطر ٢,٢٦ مم لتحقيق أقصى قدر ممكن من القدرة على حمل التيار.

• عازل الكابل المحوري ذي البولي إيثيلين الصلب: تؤدي طبقة البولي إيثيلين الصلبة وظيفة حاجز ضد الرطوبة، مما يحافظ على الشكل الهيكلي ويحمي من ارتفاع مستوى الرطوبة.

• درع كابل الترددات الراديوية عالي المتانة: يستخدم درعاً مجدولاً من النحاس المطلّي بالقصدير بكثافة عالية وتغطية تبلغ ٩٥٪ أو أكثر لحجب التداخل الكهرومغناطيسي الخارجي.

• تصميم كابل محوري ذي توهين منخفض: صمّمته شركة تشنجيانغ وورلدبيك للاتصالات المحدودة لتقليل فقد الإشارة، ويقدّم توهيناً أقل من أنواع كابل RG8 المجدول.

• غلاف واقي يعمل في جميع الأحوال الجوية: يتميّز بغلاف خارجي متين مقاوم للأشعة فوق البنفسجية بقطر ١٠,٣ مم مصنوع من مادة PVC أو PE، ومناسب للظروف الخارجية القاسية والبيئات البحرية.

٤. المزايا التقنية وتحليل متعمق

عند تقييم خطوط نقل الطاقة العالية، يكتسب اختيار مواد الموصل والعازل أهميةً بالغة. ويتفوق هذا الكابل المحوري من طراز RG213 بمقاومة ٥٠ أوم، المُصنَّع من قِبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، في أنظمة الترددات الراديوية متعددة الحاملات بفضل لبّه النحاسي الخالص الصلب. وتُولِّد الموصلات المجدولة التقليدية مقاومة تلامس بين الخيوط، والتي تتدهور مع مرور الوقت بسبب التمدد الحراري. وقد تؤدي هذه المقاومة إلى التوليد غير الفعّال للتشويش التوافقي (PIM). أما اللب الصلب لهذا الكابل الراديوي عالي المتانة فيقلل من التوليد غير الفعّال للتشويش التوافقي بنسبة تتراوح بين ١٠ و١٥ ديسيبل، ما يجعل هذا الكابل المحوري ذا التوهين المنخفض الخيار القياسي لمحطات الإرسال الحديثة.

وبالإضافة إلى ذلك، فإن العوازل الرغوية الخلوية عُرضة لاحتباس الماء في البيئات عالية الرطوبة. أما كابل التوصيل المحوري هذا المصنوع من البولي إيثيلين الصلب (Solid PE)، فيستخدم عازلًا صلبًا لا يمتص الماء إطلاقًا، ما يمنع تراكم الماء أثناء دورات التجمد والذوبان. وباستبعاد الرطوبة بهذه الطريقة، يحافظ كابل التوصيل المحوري RG213 بمقاومة مميزة قدرها 50 أوم على استقرار مقاومته المميزة عند 50 أوم، ويمنع الزيادة في التوهين التي تحدث عادةً في الكابلات القياسية ذات العزل الرغوي. وتضمن شركة تشنجيانغ وورلدبيك للاتصالات المحدودة أن كل دفعة من هذا الكابل المحوري المصنوع من البولي إيثيلين الصلب تتوافق مع المعايير الصناعية الصارمة.

5. المواصفات الفنية

وتوضح المعطيات التالية المواصفات الإنتاجية القياسية لكابل التوصيل المحوري RG213 بمقاومة 50 أوم من شركة تشنجيانغ وورلدبيك للاتصالات المحدودة:

٦. تطبيقات المنتج

• شبكات التغذية لمحطات القاعدة: يعتمد على هذا الكابل المحوري ذي التوهين المنخفض لتوصيل أجهزة الإرسال بالهوائيات مع فقدان إشارةٍ ضئيل وانخفاض في التشويش غير الخطي (PIM).

• قنوات الاتصال البحري: يُستخدم هذا الكابل الراديوي المتين على السفن التجارية ومنصات الاستخراج البحرية حيث يتعرّض لرشّ الملح باستمرار.

• أبراج خدمات الطوارئ: يستخدم هذا الكابل المحوري الصلب المصنوع من البولي إيثيلين لضمان استمرار أنظمة الراديو البلدية للإبلاغ عن الطوارئ أثناء الأحداث الجوية الحرجة.

• محطات الإرسال عالية القدرة: يستخدم كابل RG213 المحوري ذا المقاومة ٥٠ أوم لتوجيه إشارات الراديو الترددية العالية بشكل آمن دون تراكم الحرارة.

٧. القيمة التجارية بين الشركات والدعم

يشكّل شراء كابل RG213 المحوري بمقاومة ٥٠ أوم من شركة تشينجيانغ وورلدبيك للاتصالات المحدودة ضماناً لبقاء مشاريع البنية التحتية ضمن الميزانية المُحددة ولتحقيق التقدّم في الجدول الزمني. وتقدّم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة خدمات تخصيص كاملة حسب الطلب (OEM)، بما في ذلك طباعة الأغلفة حسب الطلب، وقطع الكابلات بأطوال محددة، وبكرات تغليف مخصصة لتلبية متطلبات التصميم الدقيقة الخاصة بك. ولتخفيض تكاليف العمالة اللازمة للتركيب في الموقع، يمكن لشركة تشينجيانغ وورلدبيك للاتصالات المحدودة توريد تجميعات أسلاك قصيرة (Jumper Assemblies) مُنهية التصنيع مسبقاً في المصنع، باستخدام موصلات عالية الجودة من النوع N أو نوع 7/16 DIN أو نوع 4.3-10. ويتم إرفاق شهادات المطابقة المجانية مع كل دفعة من كابلات RF الثقيلة لدينا. وتعاون مع شركة تشينجيانغ وورلدبيك للاتصالات المحدودة للحصول على حلول كابلات محورية من البولي إيثيلين الصلب (Solid PE) معتمدة وعالية الجودة ضمن سلسلة التوريد التجارية الخاصة بك.

8. الأسئلة الشائعة (FAQ)

س: لماذا يُفضَّل هذا الكابل المحوري RG213 بمقاومة ٥٠ أوم على الكابل RG8 في التطبيقات الحساسة للتداخل غير الخطي (PIM)؟

أ: كابل التوصيل المركب RG213 بمقاومة 50 أوم من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يستخدم موصلًا صلبًا، ما يقلل التشويش الناتج عن الظواهر غير الخطية (PIM) بنسبة تتراوح بين 10 و15 ديسيبل مقارنةً بالموصلات المجدولة. ويُلغي اللب الصلب نقاط التماس الداخلية التي تُولِّد التشويش التداخلي عند مرور تيار كهرومغناطيسي عالي.

س: هل يمكن لهذا الكابل المركب المصنوع من البولي إيثيلين الصلب أن يتحمل تركيبات عمودية طويلة على أبراج الهواتف المحمولة؟

ج: نعم. ويمكن لكابل الترددات الراديوية متعدد الاستخدامات هذا أن يتحمل الشد العمودي المستمر شريطة دعمه كل 1.5 متر. وهذا يمنع ظاهرة انزياح الموصل التي تحدث في الكابلات المجدولة.

س: ما هو الحد الأدنى لنصف قطر الانحناء لهذا الكابل المركب ذي التضعيف المنخفض؟

ج: يجب ألا يقل نصف قطر الانحناء الأدنى عن 100 مم. فإن الانحناء دون هذا الحد يؤدي إلى تشوه دائم في الموصل الصلب، ما يُغيّر مقاومة الكابل.
