كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG179 بمقاومة 75 أوم: بيانات هندسية وإرشادات الاختيار

ملخص المنتج

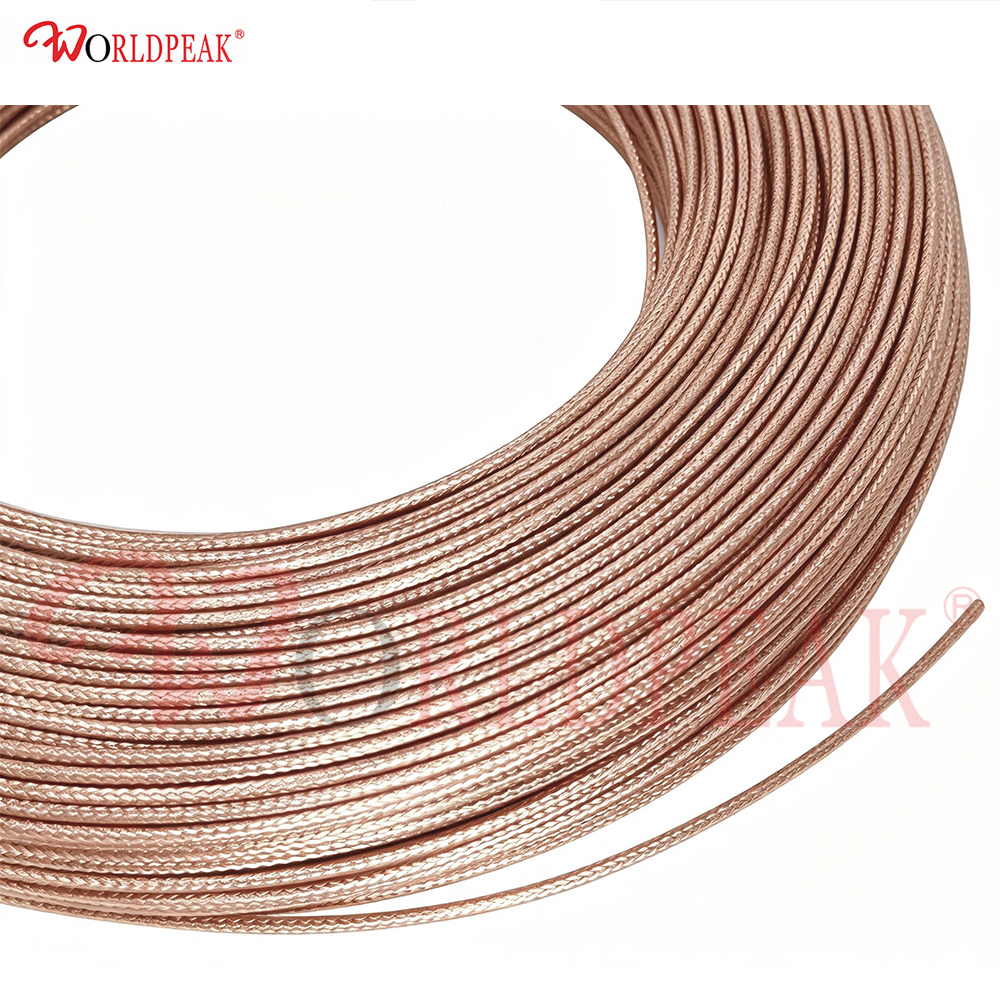

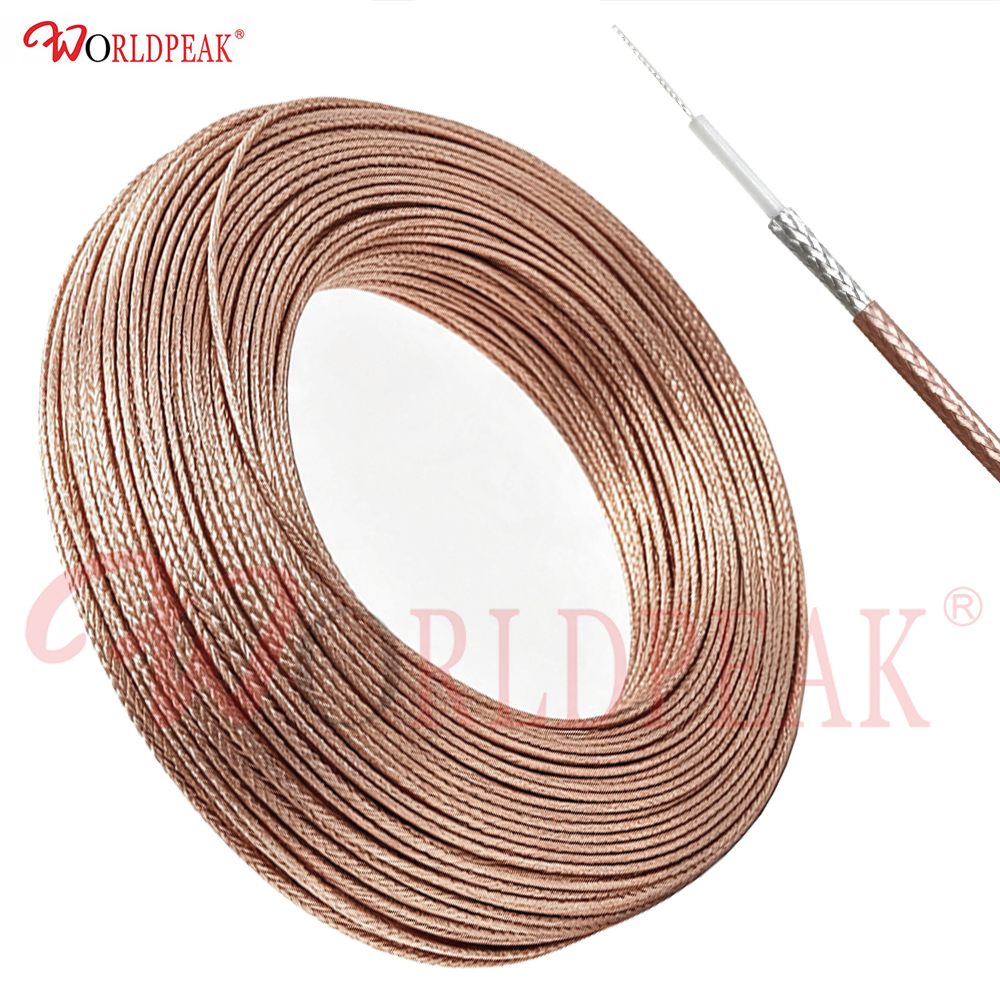

تُقدِّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة كابل RG179 المحوري عالي الجودة بمقاومة 75 أوم، وهو كابل محوري صغير الحجم عالي الأداء مصمَّم خصيصًا لتوجيه الإشارات المرئية بكثافة عالية ونقل الإشارات الرقمية بدقة. ويتميَّز هذا الكابل المحوري المرن مقاومته 75 أوم وقطره الخارجي الصغير البالغ 2.54 مم، ما يوفِّر فوائد في توفير المساحة تُماثل تلك التي تقدِّمها الكابلات المحورية ذات المقاومة 50 أوم، لكنه مُصمَّم بعنايةٍ فائقةٍ ليتوافق مع المتطلبات الصارمة لشبكات الكابلات المحورية المستخدمة في البث التلفزيوني. وقد صُمِّم هذا الكابل الاحترافي المحوري مقاومته 75 أوم والمستخدم في واجهات الإشارة الرقمية (SDI) بمدرع من سلك نحاسي مجدول بكثافة عالية تزيد عن ٩٠٪، مع إمكانية اختيار عازل من مادة البوليتيترافلوروإيثيلين (PTFE) القادرة على تحمل درجات الحرارة العالية، ما يقلِّل بشكلٍ كبيرٍ من فقدان الإشارة العائد (Return Loss)، ويقضي تمامًا على الاهتزاز الرقمي (Digital Jitter)، ويضمن اتصالاً موثوقًا به عبر البنية التحتية الحرجة لأنظمة الدوائر التلفزيونية المغلقة (CCTV) والطيران الإلكتروني (Avionics) والبث التلفزيوني في جميع أنحاء العالم.

وصف منتج مفصل

في مجال الاتصالات السلكية واللاسلكية الحديثة وتوزيع الفيديو التجاري، يُعَدّ تحقيق التوازن بين القيود الميكانيكية وسلامة الإشارة تحديًّا بالغ الأهمية. ويُقدِّم كابل Worldpeak RG179 المحوري مقاومته ٧٥ أوم الحلَّ الأمثل للمهندسين الذين يحتاجون إلى كابل محوري صغير الحجم دون التفريط في دقة مقاومة المعاوقة البنيوية.

وخلافًا للكابلات القياسية الأكثر سماكةً، يقلل كابل RG179 المحوري من المساحة الفيزيائية المقاطعية بنسبة تقارب ٦٠٪ مقارنةً بخطوط الاستوديو التقليدية من نوع RG59. وتتيح هذه التصغيرات المتطرفة للمُدمجين النظميّين تمرير تجميعات الكابلات المحورية عالية الوضوح ذات المقاومة ٧٥ أوم مع موصلات BNC عبر قنوات ضيِّقة جدًّا، وأغلفة أنظمة تسجيل الفيديو الرقمي متعددة القنوات المدمجة، ومحامل الكاميرات الديناميكية التي تدعم الحركة الدورانية والميلية والتكبير (PTZ). وتُصنِّع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هذه الكابلات باستخدام آلات بثق مُصمَّمة خصيصًا ومُعايرة بدقة لضمان بقاء الهندسة الداخلية الحرجة مركزيةً تمامًا، ما يمنع تدهور الإشارة الذي يظهر عادةً في الكابلات البديلة الرديئة الجودة.

المزايا الرئيسية للمنتج

• عامل الشكل فائق الصغر: يتيح القطر الخارجي الاسمي للغلاف البالغ ٢,٥٤ مم توجيه الفيديو بكثافة عالية داخل أرفف المعدات المزدحمة والمساحات الضيقة المخصصة للتثبيت.

• هيكل دقيق مقاومته ٧٥ أوم: تم تصميمه خصيصًا لبيئة المقاومة الكهربائية البالغة ٧٥ أوم لتقليل فقدان الإدخال وفقدان الانعكاس في واجهات الفيديو الاحترافية.

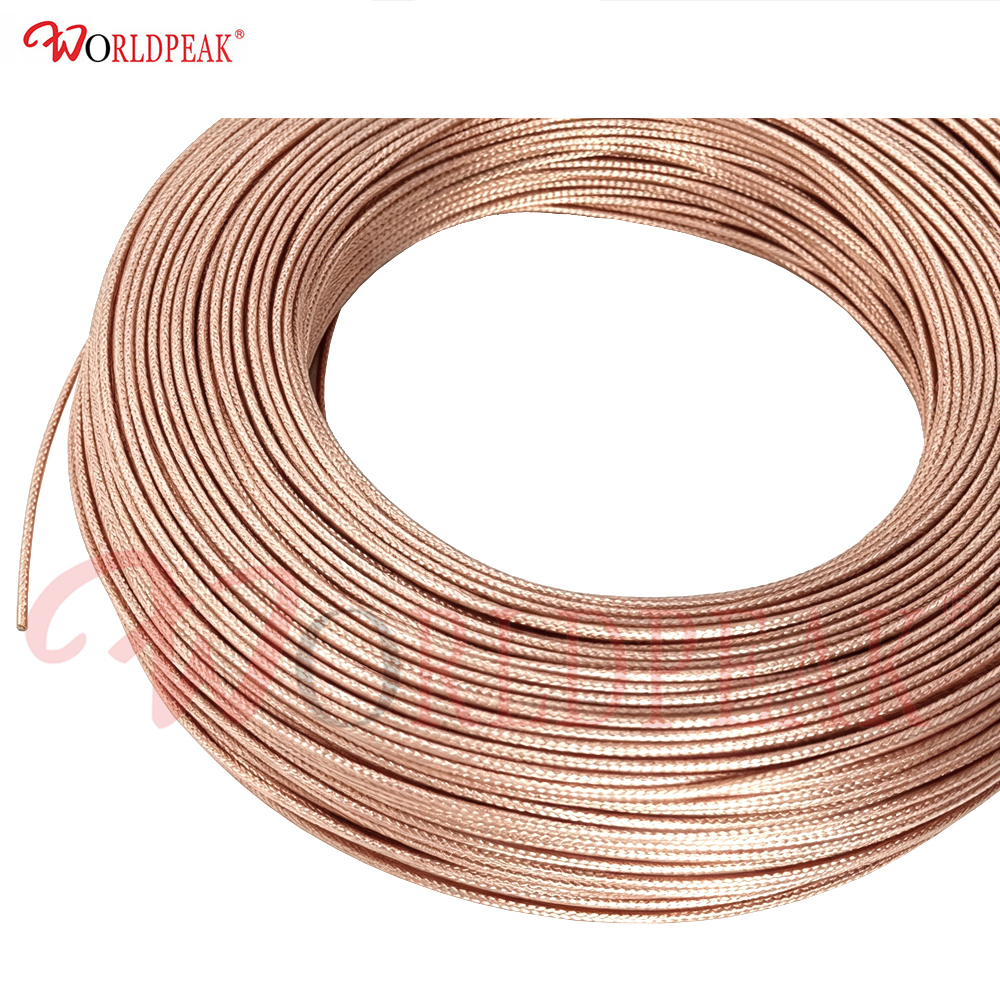

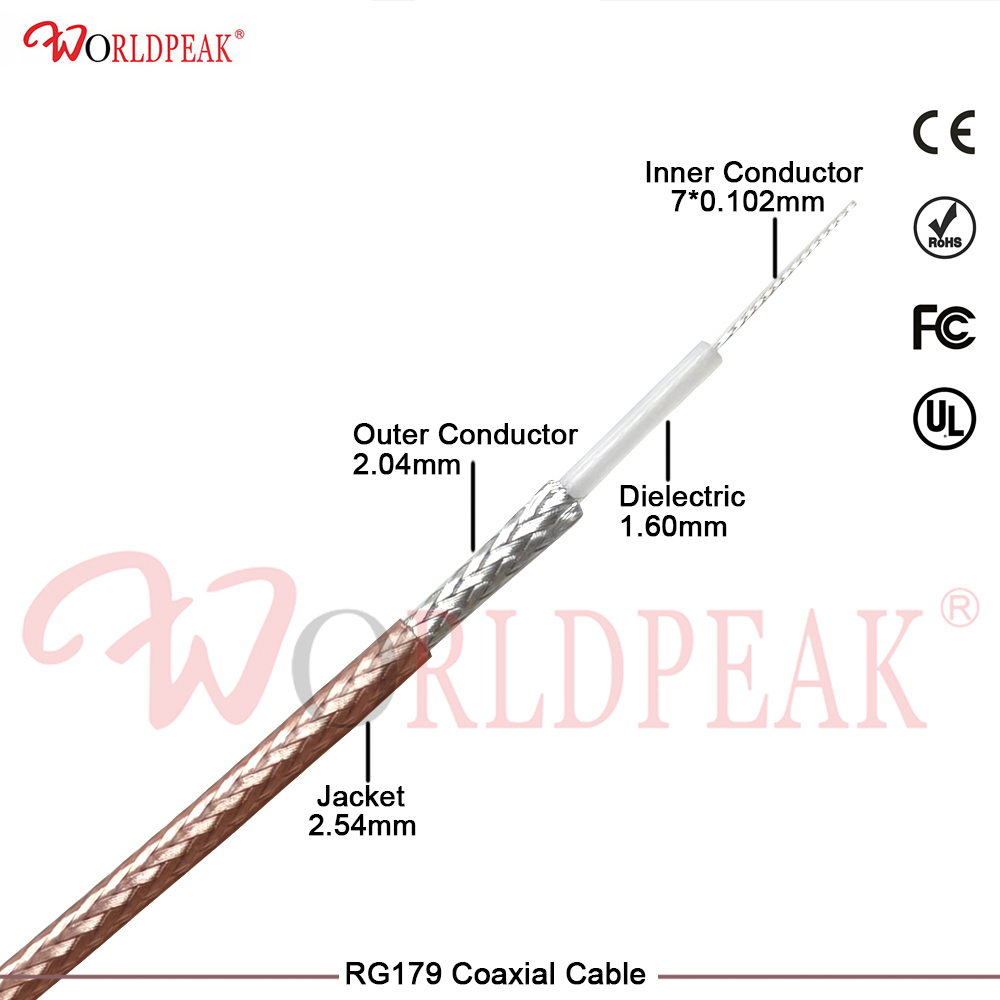

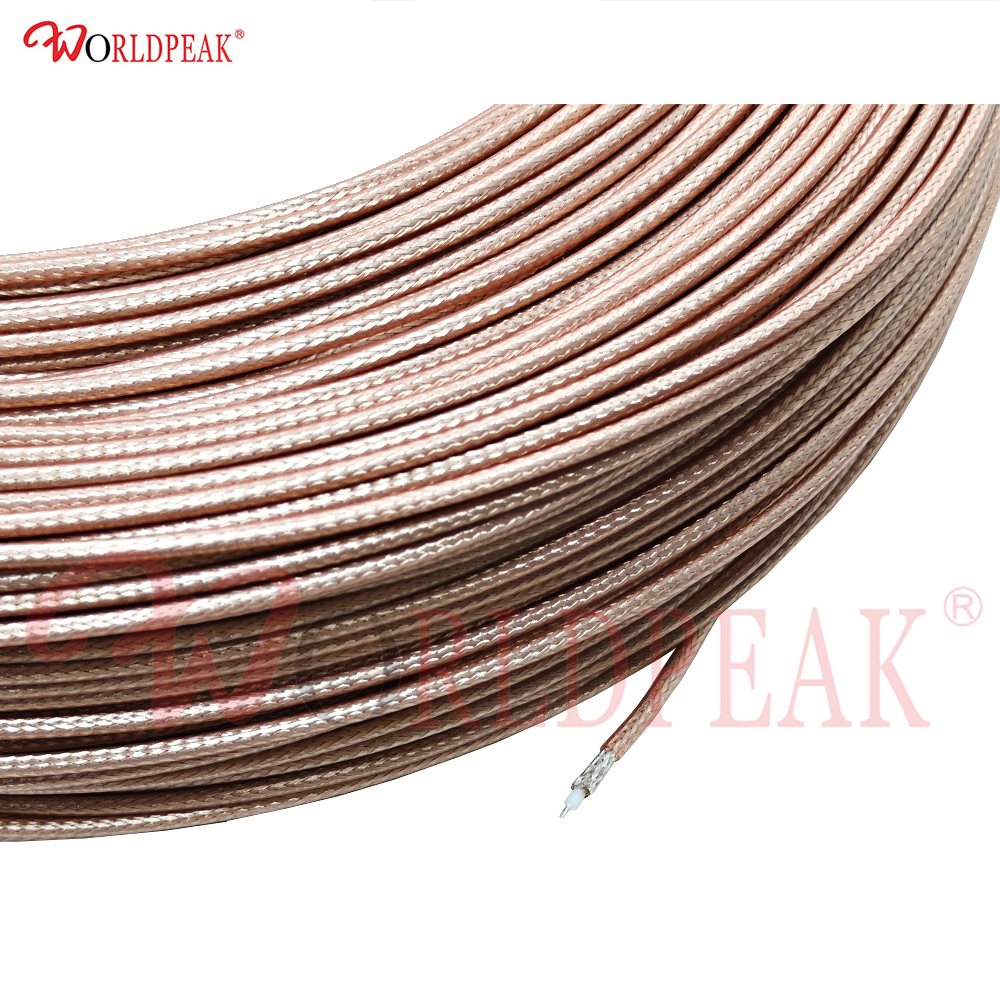

• النواة المجدولة عالية المرونة: يستخدم موصل نحاسيًّا مجدولًا متينًا مقاسه ٧ × ٠,١٠ مم، مما يحسِّن أداء الكابل في التطبيقات الديناميكية والمفاصل الروبوتية وأذرع الكاميرات المتحركة.

• درع فائق الحماية من التداخل الكهرومغناطيسي (EMI): مزوَّد بدروع نحاسية مجدولة عالية الكثافة بنسبة تغطية ≥٩٠٪ لحجب التداخل الكهرومغناطيسي ذي التردد المنخفض والتشويش المتبادل.

• تكوينان مختلفان للعوازل الثنائية: متاح إما ببولي إيثيلين صلب (PE) للميزانيات القياسية أو بفلوروبوليمر عالي الجودة (PTFE/FEP) لمرونة بيئية استثنائية.

المزايا التقنية المتعمقة والخبرة الهندسية

يتطلب الحفاظ على مقاومة كهربائية مميزة مستقرة في كابل توازي صغير الحجم تحملات تصنيع متقدمة. وتعتمد المقاومة الكهربائية لخط التوازي بشكل صارم على النسبة الهندسية بين مكوناته الداخلية. وبما أن سماكة جدار العازل في كابل التوازي من النوع RG179 محدودة بحوالي ٠٫٢٠ مم، فإن أي تباين طفيف في الانحراف المركزي بمقدار ٠٫٠٢ مم يؤدي إلى تغيُّر في مقاومة الخط بما يصل إلى ٣ أوم. وتتعامل شركة تشنجيانغ وورلدبيك للاتصالات المحدودة مع هذه المسألة من خلال الرصد الفوري والأدوات الخاصة أثناء عملية البثق لضمان الالتزام الصارم بنطاق ٧٥ ± ٣ أوم.

وعلاوةً على ذلك، يؤدي دمج كابل مقاومته ٥٠ أوم في سلسلة إشارات فيديو مقاومتها ٧٥ أوم إلى اختلالات حادة في المقاومة. ويؤدي استخدام خط مقاومته ٥٠ أوم بدلًا من كابل SDI المناسب ذي المقاومة ٧٥ أوم إلى خسارة انعكاسية ضارة تبلغ ٦ ديسيبل عند واجهة الموصل، مما يُنتج ظاهرة التكرار التماثلي (Ghosting) أو ارتفاعات حرجة في معدل الخطأ الثنائي (BER) في واجهات الإرسال الرقمية التسلسلية. وتلغي شركة تشنجيانغ وورلدبيك للاتصالات المحدودة هذه المخاطر من خلال توفير معدات معتمدة ومخصصة للتطبيق، ذات مقاومة ٧٥ أوم، مع تجنّب التلوث المتبادل بين خطوط الأدوات ذات المقاومة ٥٠ أوم و٧٥ أوم أثناء التصنيع في المصنع.

جدول المواصفات والمعطيات الفنية

*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.

التطبيقات التجارية

• بنية تحتية لكاميرات الدوائر التلفزيونية المغلقة والأمن: مثالي لتصنيع أسلاك توصيل بقابض بي إن سي فائقة الرقة مقاومتها ٧٥ أوم، والتي تربط وحدات الكاميرا الداخلية مباشرةً بلوحات جهاز تسجيل الفيديو الرقمي داخل الوحدات المزدحمة.

• معدات البث التجارية: مثالية لتوجيه الفيديو عالي الكثافة داخل أجهزة توجيه الاستوديو متعددة القنوات، ووحدات التحكم، وآليات كاميرات البان-تايلت-زوم.

• روابط الفيديو الخاصة بالطيران والفضاء الجوي: توفر نسخة كابل التوصيل المحوري المصنوع من مادة بولي تيترا فلورو إيثيلين (PTFE) المقاومة لدرجات الحرارة العالية توزيعًا خفيف الوزن للفيديو مع مقاومة للهب لشاشات قمرة القيادة وأنظمة الطيران أثناء الرحلة.

• التوصيلات الصوتية الرقمية: تُستخدم كوسيلة موثوقة في أنظمة الصوت الرقمي المتوافقة مع معايير AES3 وS/PDIF، مما يقلل من عدم انتظام توقيت الإشارات (Clock Jitter) عبر المسافات القصيرة بين الأجهزة.

تحذيرات التركيب الميداني والهندسي

1. تطابق واجهة BNC: من أكثر الأعطال شيوعًا في الميدان هو تركيب موصل BNC مقاومته ٥٠ أوم على كابل محوري صغير الحجم مقاومته ٧٥ أوم. فكلا النوعين يستخدمان أقطارًا مختلفة للدبوس المركزي. ولذلك يجب التأكد من أن الموصلات المستخدمة هي وحدات مُصادَقٌ عليها مقاومتها ٧٥ أوم لتجنب حدوث قفزة في نسبة موجة الجهد الثابتة (VSWR) تبلغ ١٫٥:١.

2. التجريد الميكانيكي الدقيق: وبسبب الهشاشة الشديدة لجدار العازل بسماكة ٠,٢٠ مم، فإن أدوات تقشير الأسلاك اليدوية ستُحدث خدوشًا في النحاس المجدول الداخلي. وتوصي شركة تشانجيانغ وورلدبيك للاتصالات المحدودة بشدة باستخدام تقنية التقشير الحراري أو الليزري الآلي للإنتاج التجاري.

3. الميزانية الصارمة للتشويش: عند الترددات العالية (١,٥ جيجاهرتز)، تظهر هذه الدرجة المصغَّرة فقدانًا عاليًا (حوالي ٤ ديسيبل لكل متر). ولروابط كابلات إشارة الفيديو الرقمية عالية التعريف (SDI) ذات المقاومة ٧٥ أوم، يجب ألا يتجاوز طول كابلات RG179 الإجمالي ٣٠٠ مم، مع الانتقال إلى أنواع كابلات أثقل مثل RG59 أو RG6 للروابط الطويلة في البنية التحتية.

القيمة التجارية بين الشركات والدعم المقدَّم لمصنِّعي المعدات الأصلية (OEM)

إن التعاون المباشر مع شركة تشانجيانغ وورلدبيك للاتصالات المحدودة يحسِّن كفاءة سلسلة التوريد وجودة منتجاتكم بشكل مباشر. وبصفتها شركة مصنِّعة حاصلة على شهادة ISO9001، تضمن شركة تشانجيانغ وورلدبيك للاتصالات المحدودة المسؤولية الكاملة عن المواد، وتقدِّم شهادات المطابقة الكاملة (CoC) مع كل شحنة.

لطلبات المصنّعين الأصليين العالميين ذات الحجم الكبير، تقدّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة خيارات مخصصة متخصصة، تشمل وضع علامات تجارية مخصصة على الغلاف الخارجي، وأغلفة خارجية ملوّنة حسب الألوان المخصصة، وتجميعات كابلات BNC بمقاومة 75 أوم مُنهية التصنيع مسبقًا ومُختبرة في المصنع. ويؤدي ذلك إلى القضاء على أخطاء التجميع في الموقع، وتقليل نفقات العمالة اللازمة للتوزيع، وضمان امتثال البنية التحتية الخاصة بك بالكامل لمتطلبات الاختبارات وفق معايير CE وRoHS وFCC وUL94. كما يُدعم إنتاج الدفعات الصغيرة لتسريع بروتوتايبات الهندسة الخاصة بكم ودورات تصميم البحث والتطوير.

الأسئلة الشائعة (FAQ)

س: كيف يمكن لمهندسينا التأكد مما إذا كانت تطبيقاتنا تتطلب كابلًا مقاومته 50 أوم أم 75 أوم؟

ج: راجع وثائق الأجهزة أو تخطيطات الموصلات الخاصة بكم. فأجهزة البث الرقمي المرئي، وكاميرات الأمن التجارية، وأجهزة توجيه الإشارات الرقمية (SDI) تعمل حصريًّا على بنية مقاومتها 75 أوم. أما أجهزة الوضع اللاسلكي (المحولات)، ومرسلات/مستقبلات البيانات الراديوية (RF)، وبُنى تحتية شبكة الواي فاي (Wi-Fi) فتستخدم خطوطًا مقاومتها 50 أوم.

س: هل يمكن لكابل RG179 المحوري دعم إرسال الفيديو التناظري المركب لمسافات تجاوز 5 أمتار؟

ج: للمراقبة الأساسية في الدوائر المغلقة، يُمكن استخدام كابل بطول ٥ أمتار، لكنه يؤدي إلى توهين قدره حوالي ١,٥ ديسيبل عند تردد ٦ ميغاهيرتز. أما بالنسبة لجودة الفيديو الاحترافية أو واجهات الإشارات الرقمية عالية السرعة، فإن شركة تشنجيانغ وورلدبيك للاتصالات المحدودة تقترح أن لا يتجاوز طول قطعة الكابل من نوع RG179 ثلاثة أمتار، أو رفع مواصفات الكابل إلى نوع RG59.

س: هل تتحمل النسخة الممتازة من الكابل المحوري المصنوع من مادة البوليتيتفلوروإيثيلين (PTFE) عملية اللحام التلقائي بالانصهار؟

ج: نعم. فعازل البوليتيتفلوروإيثيلين (PTFE) عالي الأداء والغلاف الخارجي المصنوع من مادة الفلورويثيلين بروبيلين (FEP)، اللذان توفرهما شركة تشنجيانغ وورلدبيك للاتصالات المحدودة، يتحملان درجات حرارة الانصهار القصوى العالية حتى +٢٦٠°م. وهذا يسمح للفنيين بلحام نهايات الكابل مباشرةً على لوحة الدوائر المطبوعة (PCB) جنبًا إلى جنب مع المكونات المركَّبة تلقائيًّا على السطح. أما التصاميم القياسية المصنوعة من البولي إيثيلين (PE) أو البولي كلوريد الفينيل (PVC) فيجب أن تقتصر على اللحام اليدوي عند درجات حرارة أقل من +١٥٠°م.
