كابل توصيل متماسك عالمي بيكي (Worldpeak) طراز RG214 بمقاومة ٥٠ أوم: بيانات هندسية ودليل اختيار

نظرة عامة على المنتج وملخّص سريع

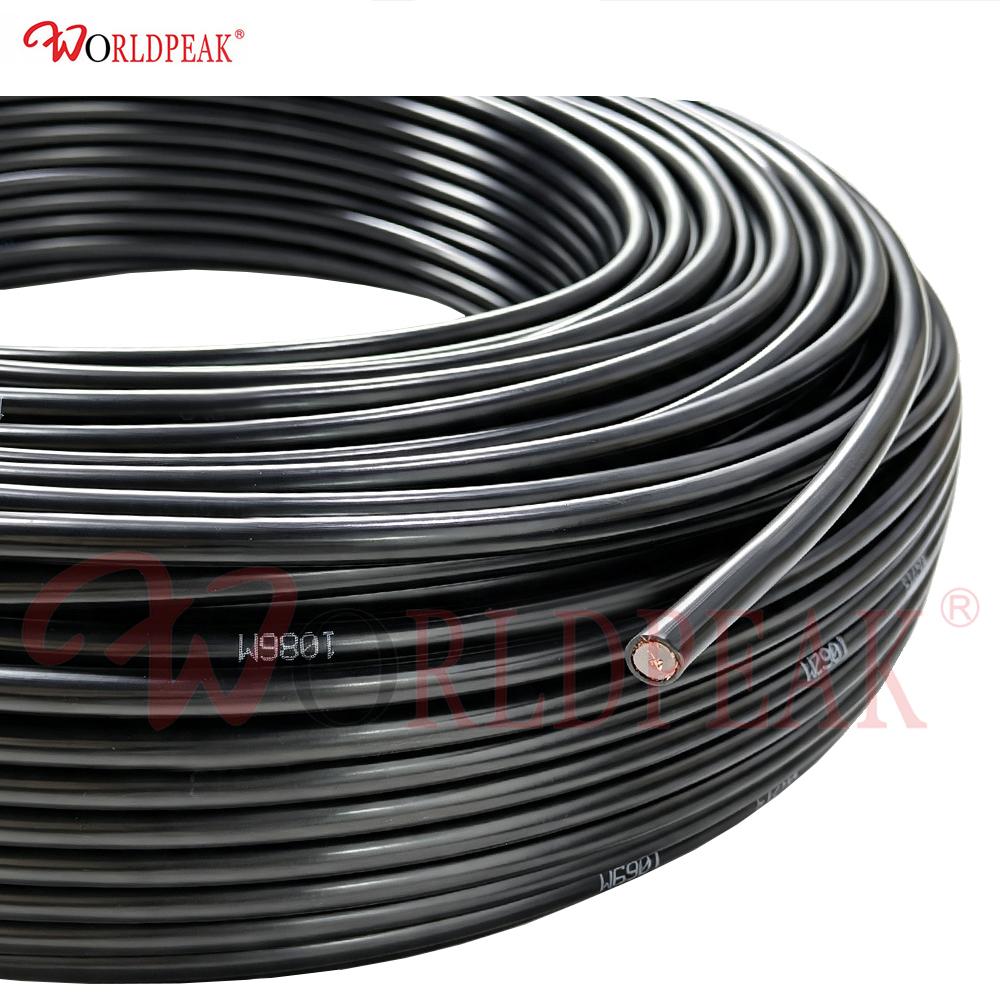

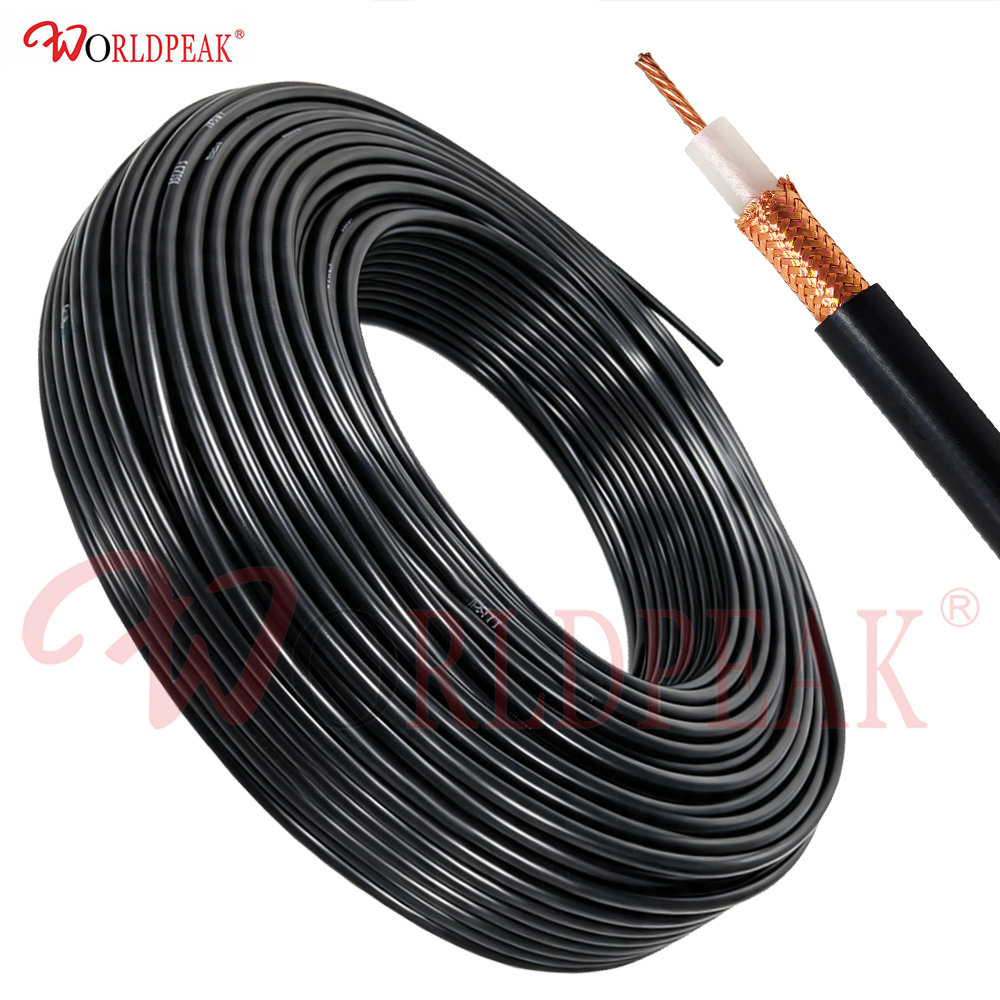

كابل Worldpeak RG214 المحوري ذو المقاومة ٥٠ أوم هو كابل ترددات راديوية عالي الأداء، مزدوج التغليف، صُمِّم خصيصًا للبيئات التي تتطلب عزلًا كهرومغناطيسيًّا فائق الجودة وانخفاضًا كبيرًا في توهين الإشارة. ويتكوَّن هذا الكابل المحوري الممتاز ذي المقاومة ٥٠ أوم من هيكل متين قطره ١٠,٨ مم، ويتضمَّن موصلًا مركزيًّا من النحاس العاري الصلب وطبقتين من التغليف المجدول من النحاس المطلي بالفضة. وتُصنِّع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هذا الكابل المتخصص ذا التغليف المزدوج للترددات الراديوية ليوفِّر فعالية تغليف تفوق ٩٠ ديسيبل، ما يجعله المعيار الصناعي لمواقع البث المتعددة الإرسال، ومراكز الاتصالات الدفاعية، والمنشآت الجوية الفضائية عالية التداخل، حيث يفشل الكابل ذو التغليف الوحيد.

وصف منتج مفصل

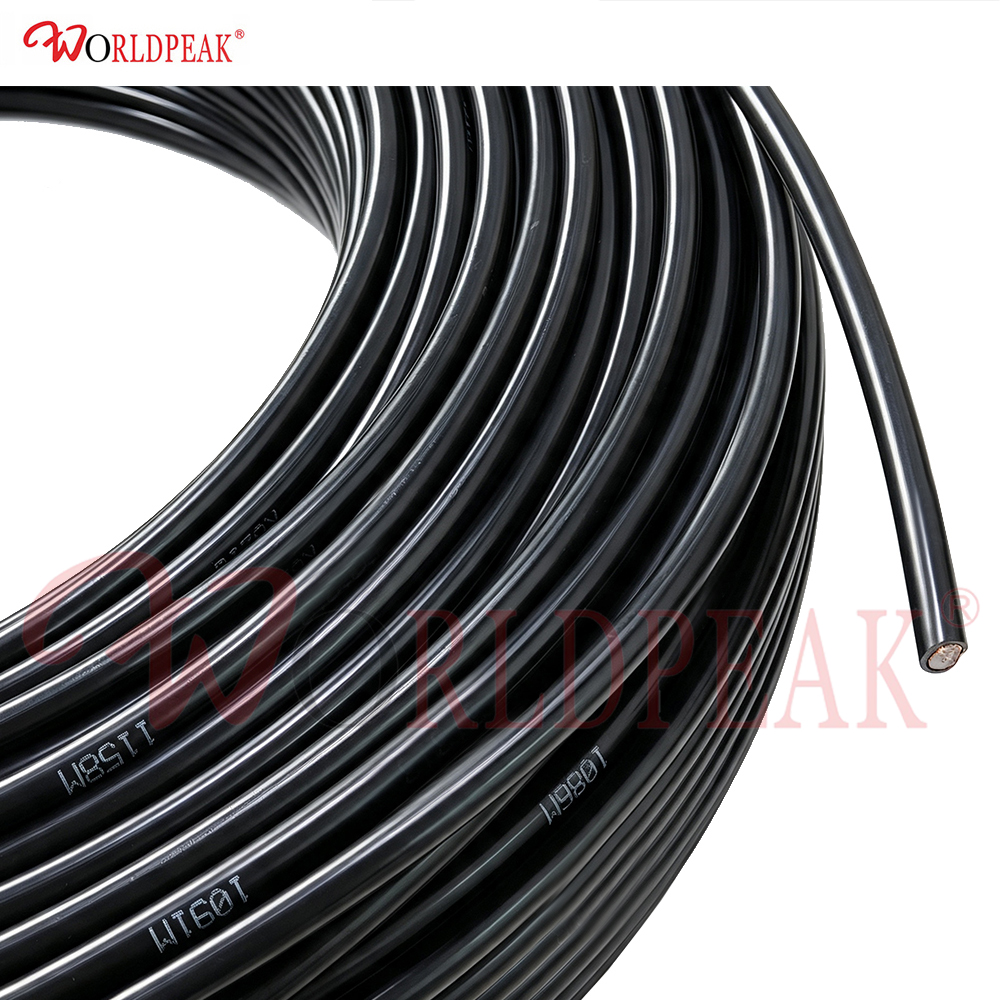

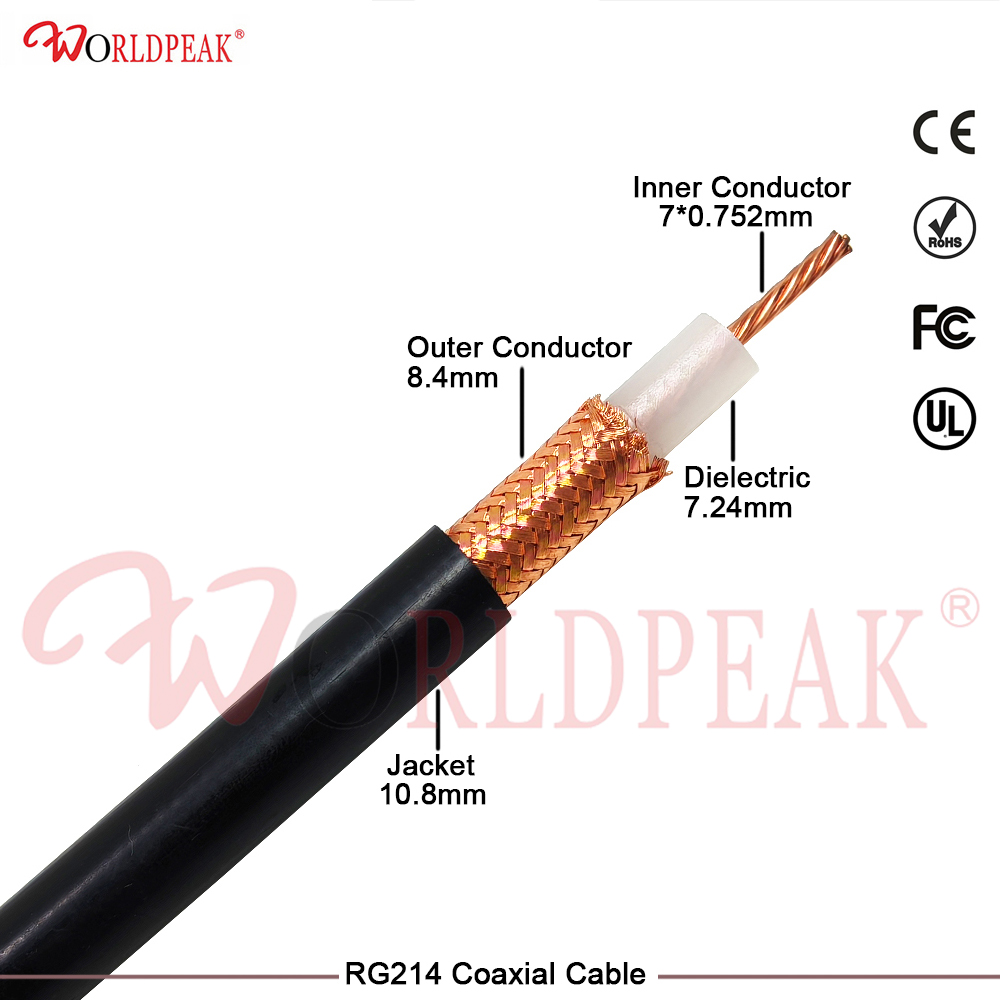

كابل Worldpeak RG214 المحوري ذو المقاومة ٥٠ أوم يمثل القمة في خطوط النقل المرنة عالية العزل. وقد صُمم خصيصًا للحد من التداخل الناتج عن الترددات الراديوية (RFI) والتداخل الكهرومغناطيسي (EMI) في البيئات الطيفية المزدحمة، ويُوفِّر هذا الكابل ذي الغلاف النحاسي المطلي بالفضة ترقيةً قويةً لتكوينات الغلاف الأحادي القياسية مثل كابل RG213. وفي مركز كابل Worldpeak RG214 المحوري يوجد موصل نحاسي عاري صلب عالي النقاء بقطر ٢,٢٦ مم، مما يضمن مسار إشارةٍ مستقرٍ للغاية ومنخفض التوهين عبر نطاقات تردد واسعة.

تستخدم هذه الكابلات المحورية ذات المقاومة ٥٠ أوم عازلًا صلبًا من البولي إيثيلين (PE) متينًا للحفاظ على اتساق دقيق في المعاوقة عند ٥٠ أوم. ويتمثل الإنجاز الهندسي البارز في هذا الكابل الراديوي ذي الدرع المزدوج في شبكته ذات الدرع المزدوج الطبقات. وبتراكب طبقتين منسوجتين من النحاس المطلي بالفضة، تُنشئ شركة تشانجيانغ وورلدبيك للاتصالات المحدودة نمط شبكة فوق شبكة مع اتجاهات متقابلة لللف. وتقلل هذه البنية المحددة بشكلٍ كبير الفتحات المجهرية بين نقاط التوصيل السلكية، ما يكبح دخول الإشارات الراديوية وخروجها عند ترددات تفوق ١٠٠ ميجاهرتز بكثير. كما يضمن الطلاء الفضي على كل طبقة منسوجة أن تظل مقاومة التلامس منخفضة للغاية طوال عقود الخدمة، مما يمنع توليد منتجات التداخل غير النشيط (PIM) تحت أحمال طاقة راديوية عالية.

المزايا الرئيسية للمنتج

• بنية درع مزدوجة متقدمة: تضم طبقتين منفصلتين من درع النحاس المطلي بالفضة على شكل نسيج (تغطية داخلية ≥٩٥٪ وتغطية خارجية ≥٩٠٪)، ما يوفّر فعالية درع استثنائية تزيد عن ٩٠ ديسيبل.

• بناء كابل مجدول مطلي بالفضة عالي الجودة: يمنع الطلاء الفضي تكوّن أكاسيد النحاس العازلة، مما يضمن التوصيل الكهربائي على المدى الطويل وفك الارتباط المستقر للدرع.

• نواة نحاسية صلبة عارية: مزوَّد بموصل مركزي نحاسي صلب بقطر ٢,٢٦ مم، ما يحسّن التوصيل الكهربائي ويضمن أداءً منخفض التوهين لكابلات التوصيل المحورية.

• مقاومة فائقة للعوامل البيئية: غلاف خارجي مصنوع من مركب كلوريد البوليفينيل (PVC) أو البولي إيثيلين (PE) المقاوم للأشعة فوق البنفسجية، وبقطر ١٠,٨٠ مم، ما يسمح بتشغيلٍ موثوقٍ في الظروف الجوية القصوى بين درجة حرارة -٤٠°م و+٨٠°م.

• السلامة الميكانيكية: إن تكوين الدرع المجدول فوق المجدول يلغي نقاط الضعف الشائعة المتمثلة في تشقق الوصلات التي تظهر في البدائل المدرَّعة بالرقائق المعدنية، ما يجعله مثاليًّا للبيئات عالية الاهتزاز.

المواصفات الفنية

المزايا التقنية المتعمقة والخبرة الاحترافية

يتمثل التبرير الهندسي الرئيسي لاختيار كابل Worldpeak RG214 المحوري بدلًا من الخيارات القياسية في اختياره الدقيق للمواد. ففي تركيبات الإرسال متعددة المرسلات ذات القدرة العالية، تتأكسد الحشوات النحاسية القياسية عند تعرضها للرطوبة الجوية. ويُعتبر أكسيد النحاس عازلًا كهربائيًّا. وفي التكوين ذي الدرع المزدوج دون طلاء فضي، ينخفض جودة التماس الميكانيكي بين النحاس والنحاس بين الطبقتين مع تشكل طبقات الأكسيد، ما يؤدي فعليًّا إلى فصل الدرعين عن بعضهما وتراجع العزل. وبما أن أكسيد الفضة يظل موصلًا كهربائيًّا عالي الكفاءة، فإن كابل الحشوة النحاسية المطلية بالفضة يحافظ على واجهة موصلة تمامًا طوال عمره التشغيلي، مما يضمن استمرار حاجز التداخل الكهرومغناطيسي الحيوي البالغ 90 ديسيبل.

وعلاوةً على ذلك، فإن التصميم الميكانيكي لهذا الكابل المحوري ذي المقاومة ٥٠ أوم متفوقٌ تحت الإجهادات الفيزيائية. وعلى عكس الكابلات المغلفة بطبقة رقيقة من الألومنيوم التي قد تمزق أو تتشكل فيها فراغات على طول خط لحام الطبقة الرقيقة أثناء التحميل المستمر للرياح أو اهتزازات البرج، فإن الحبال المجدولة المتقاطعة في كابل Worldpeak RG214 المحوري تتحرك ديناميكيًّا مع الحفاظ على التغطية الكاملة. وهذا يلغي نقاط التسرب الهيكلية التي كانت ستُضعف أنظمة الاستقبال الحساسة.

التطبيقات الرئيسية في الصناعة

• مواقع البث متعددة الإرسال: مُركَّب كخطوط تغذية عالية العزل على أبراج الإرسال، حيث كان من شأن إشارات الراديو الترددية (FM) والإشارات الرقمية للتلفزيون المُركَّبة معًا أن تتسرب إلى معدات الاستقبال المجاورة لو لم تُستخدم هذه الكابلات.

• مراكز الاتصالات الدفاعية والعسكرية: يُستخدَم في الملاجئ التكتيكية ومحطات القواعد لمنع مرسلات الموجات القصيرة (HF) أو الموجات فوق القصيرة (VHF) عالية القدرة من إعاقـة أو شلّ صفوف أجهزة المراقبة الحساسة.

• غرف اختبار التوافق الكهرومغناطيسي (EMC): يُنصَب داخل الغرف المدرعة ضد التداخلات الراديوية ككابلات لأجهزة القياس والاختبار، مما يضمن أن جميع البيانات المقاسة تعكس الجهاز قيد الاختبار فقط، وليس تسرب الكابل.

• منصات الاتصالات البحرية متعددة الموجات الراديوية: مدمجة في أعمدة السفن البحرية حيث تعمل أنظمة الرادار والاتصالات عبر الأقمار الصناعية والهاتف الصوتي عبر الأقمار الصناعية وأجهزة الراديو ذات التردد العالي جداً (VHF) في قرب هيكلي مباشر.

القيمة التجارية بين الشركات والدعم المقدَّم لمصنِّعي المعدات الأصلية (OEM)

توفر شركة تشانجيانغ وورلدبيك للاتصالات المحدودة دعماً تجارياً شاملاً للشركات الهندسية العالمية ومُجمِّعي الأنظمة والموزعين. ويُرفق كل شحنة من كابل Worldpeak RG214 المحوري شهادات مطابقة تفصيلية (CoC)، تؤكد الامتثال لمعايير CE وRoHS وFCC وUL94 وISO9001.

وبالنظر إلى أن الأطوال المخصصة وجودة التوصيلات النهائية عاملان حاسمان للحفاظ على معدل تغطية درعية يبلغ ٩٠ ديسيبل، فإن شركة تشانجيانغ وورلدبيك للاتصالات المحدودة تقدّم خدمات التخصيص الكاملة للمصنّعين الأصليين (OEM). وتشمل هذه الخدمات تخصيص العلامات التجارية على الغلاف الخارجي، وتخصيص ترتيبات التعبئة بالكميات الكبيرة على بكرات خشبية متينة، وكذلك تجميعات الوصلات النهائية المُجهَّزة مسبقاً في المصنع مع موصلات N-Type أو 7/16 DIN أو 4.3-10 الثقيلة، المزودة بحلقات تثبيت مزدوجة الدرع الخاصة.

الأسئلة الشائعة

س: هل يمكن استخدام موصلات RF من النوع القياسي N مع كابل RG214 المحوري من شركة Worldpeak؟

ج: لا، فموصلات النوع N القياسية المصممة لخيارات التغليف الأحادي مثل كابل RG213 لا تستوعب الطبقة الإضافية من النسيج المجدول في هذا الكابل المحوري ذي التغليف المزدوج. ولذلك يجب تحديد موصلات مصممة خصيصًا لكابل RG214 المحوري الذي يحتوي على حلقات تثبيت قابلة للانضغاط مخصصة للتغليف المزدوج، وذلك للحفاظ على درجة العزل البالغة ٩٠ ديسيبل.

س: هل يؤثر اسوداد الفضة على الأداء الكهربائي لهذا الكابل المحوري مقاومته ٥٠ أوم؟

ج: إن اسوداد الفضة عبارة عن طبقة سلفيد سطحية تظل موصلةً تمامًا، ما يعني أنها لا تقلل من فعالية التغليف في كابل النسيج المجدول المطلي بالفضة والنحاس. ومع ذلك، ولضمان أدنى مقاومة تلامس عند واجهة الموصل، توصي شركة تشنجيانغ وورلدبيك للاتصالات المحدودة بتركيب الكابل واستخدامه خلال ١٢ شهرًا من تاريخ إنتاجه.

س: ما التعديلات المطلوبة في عملية التركيب لكابل محوري منخفض التوهين وبهذه الكتلة؟

أ: كبل Worldpeak RG214 المحوري، الذي يزن حوالي ٢٠٠ جرام لكل متر، يتطلب فواصل أقرب بين نقاط الدعم الإنشائية. ويجب تركيب مشابك التثبيت على الكبل كل ١٫٠ إلى ١٫٢ متر في التركيبات الرأسية لمنع الإجهاد الإنشائي، مقارنةً بالمسافة البالغة ١٫٥ متر المستخدمة في الكابلات الأخف ذات التغليف المعدني الواحد.
