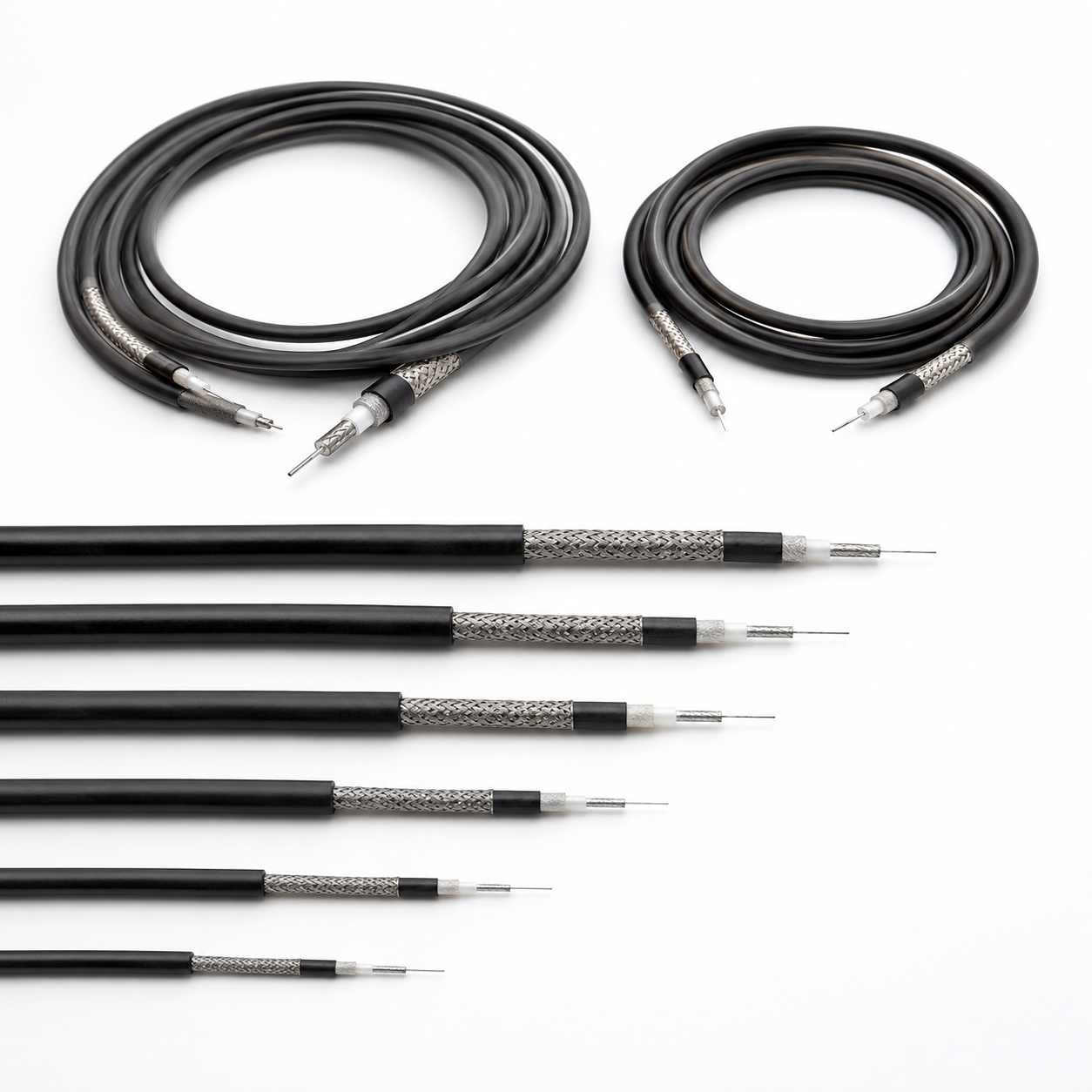

كابل ترياكسيال كيثلي إس سي-٢٢ — مقاومة ٥٠ أوم، كابل مُدرَّع مزدوج

نظرة عامة على المنتج

ال كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ تم تصميمه بواسطة شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هو وصلات عالية الدقة ومزدوجة الدرع مصممة خصيصًا لأجهزة قياس التيارات المنخفضة واختبار الخصائص شبه الموصلية. ويتميز هذا الكابل بمقاومة تبلغ ٥٠ أوم، وتوصيل نحاسي مطلي بالفضة الصلبة، وعازل من مادة البولي تترافلوروإيثيلين (PTFE)، كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ ما يقلل تسرب العزل الكهربائي والضوضاء الناتجة عن الاحتكاك الكهربائي. ويعمل الغلاف الجرافيتي شبه الموصل المدمج على عزل طبقات الدرع لحماية الإشارات الأصغر من البيكو أمبير. وهو مثالي لوحدات القياس والمصدر (SMUs)، والأجهزة الإلكترُمية، ومنصات الاختبار باستخدام المسبارات، حيث إن كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ يوفّر سلامة استثنائية للإشارات، واستقرارًا عاليًا، ومتانة ميكانيكية فائقة في بيئات الاختبار الصعبة.

وصف مفصل

تتطلب القياسات الكهربائية الدقيقة أنظمة توصيل متخصصة قادرة على إزالة مصادر الخطأ التي تتراوح بين الميكرو أمبير والفيمتو أمبير. وتعاني الكابلات المحورية القياسية من تسرب عازل وتوليد شحنة ناتج عن الاحتكاك، ما يجعلها غير مناسبة للاختبارات الحساسة ذات التيار المنخفض. كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يحل هذا الكابل هذه العوائق في القياس عبر بناء متعدد الطبقات متقدم.

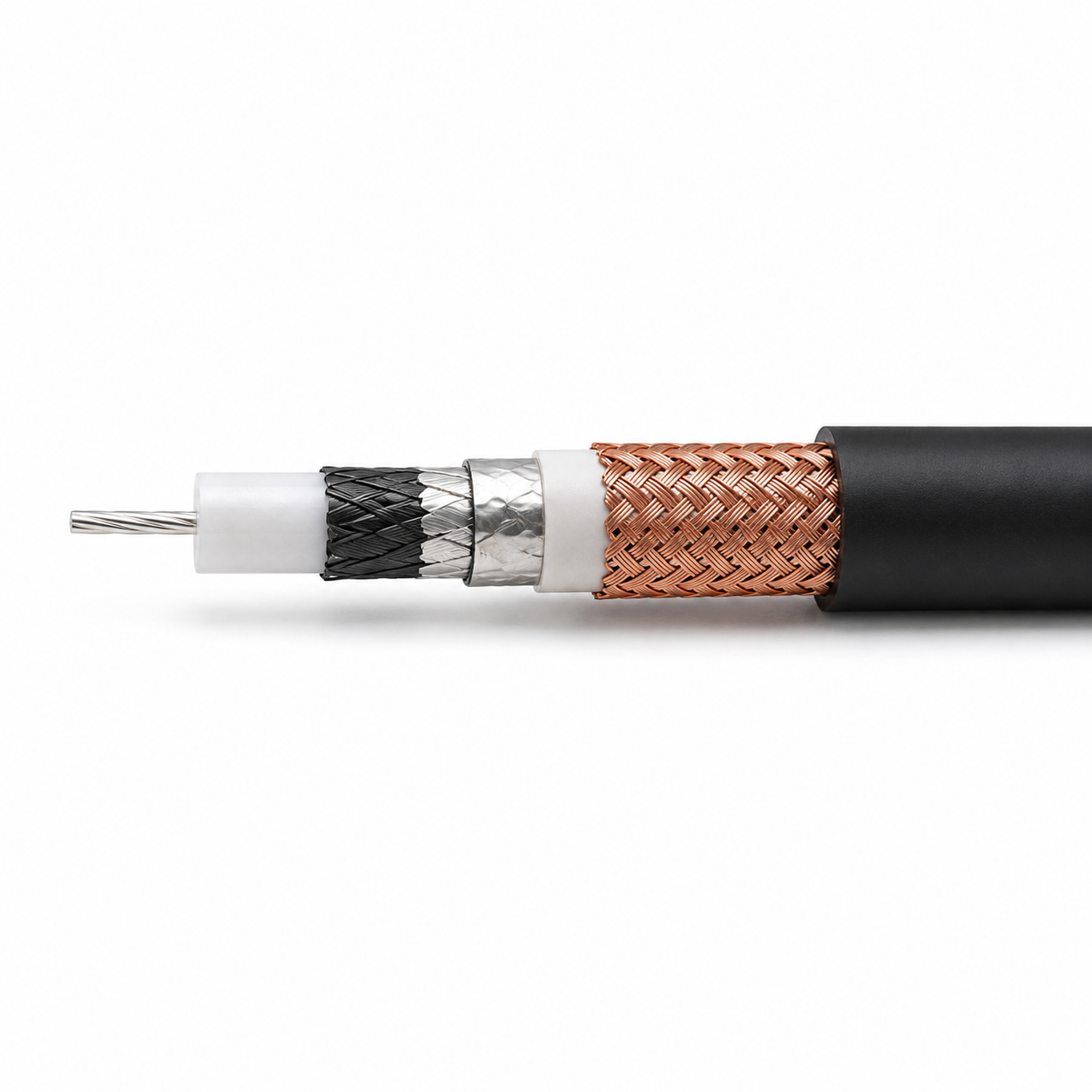

ال كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ ويضم هذا الكابل درعين متحدين مستقلين ومتحيّزين بشكل مركزي، ويُفصل بينهما عازل عالي الجودة. ويؤدي الدرع الداخلي وظيفة حماية نشطة، ويُحافظ على جهد كهربائي مطابق تمامًا لجهد الموصل المركزي. وهذه البنية تُجبر تدرج الجهد عبر العازل الرئيسي المصنوع من مادة البوليتيترافلوروإيثيلين (PTFE) ليقترب من الصفر، ما يلغي مسارات التسرب الكهربائي.

ولمواجهة الضوضاء ثلاثية الكهرباء — أي الشحنة المتولدة عند انثناء كابل ثلاثي التوصيل منخفض الضوضاء وتلامس العازل للغزل المجدول — شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يُطبَّق طبقة رقيقة من الجرافيت شبه الموصل المتخصصة على الطبقة الخارجية من مادة البولي تترافلوروإيثيلين (PTFE). وتوفّر الدرع النحاسية المطلية بالفضة الموجودة في الخارج حماية قوية من التداخل الكهرومغناطيسي (EMI)، كما تعمل في الوقت نفسه كمسار عائد للتيارات الحامية. ومُغلف هذا الكابل بغلاف خارجي من مادة الفلورويثيلين البروبيلين (FEP) قطره ٦,٦٠ مم. كابل كيثلي يقدّم مقاومة حرارية تمتد من -٥٥°م إلى +٢٠٠°م، إلى جانب قوة ميكانيكية فائقة.

الميزات الرئيسية

• بنية درع مزدوجة متقدمة: يتمتّع بسِلكين منسوجين من النحاس المطلي بالفضة: أحدهما داخلي والآخر خارجي، لضمان الحماية النشطة والت shield ضد التداخل الكهرومغناطيسي.

• طبقة جرافيت منخفضة الضوضاء: يضم طبقة جرافيت متخصصة تحيد الشحنات الناتجة عن ظاهرة الكهرباء الساكنة الناجمة عن ثني الكابل.

• عازل عالي العزل من مادة البولي تترافلوروإيثيلين (PTFE): يوفر مقاومة حجمية استثنائية واستقراراً حرارياً ممتازاً في البيئات التشغيلية القاسية.

• مقاومة كهربائية دقيقة تبلغ ٥٠ أوم: تتوافق مع أجهزة القياس عالية التردد القياسية، مما يقلل من انعكاس الإشارات أثناء الاختبارات الديناميكية.

• غلاف خارجي متين من مادة فلوريد الإيثيلين البروبيلين (FEP): يحمي الطبقات الداخلية من التآكل والمواد الكيميائية ودرجات الحرارة القصوى التي تتراوح بين -٥٥°م و+٢٠٠°م.

• التوافق مع معدات القياس الدقيقة: تم تصميمه للاندماج السلس مع موصلات TRB ذات الثلاثة ألسنة ومعدات وحدة قياس المصادر (SMU) من كيثلي.

المواصفات الفنية

المزايا التقنية والتحليل المتعمق

إلغاء التسرب العازل عبر الحماية النشطة

عند قياس التيارات الأصغر من النانوأمبير، تسمح مقاومة العزل للمواد العازلة القياسية في الكابلات بتسرب تيارات دقيقة جدًّا من الموصل المركزي إلى درع التأريض. و كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ المصنعة من قبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يتفادى هذه المشكلة عبر تمكين بنية دائرة محميَّة. وبتحريك الدرع الداخلي ليصل إلى نفس الجهد الذي يحمله الموصل الإشاري باستخدام مُضخِّم وحدة القياس والمصدر (SMU) ذي الكسب الواحد، يصبح الفرق في الجهد عبر المادة العازلة الداخلية قريبًا جدًّا من الصفر. وبغياب فرق الجهد، لا يمكن للتيار التسريب أن يسري، مما يحافظ على دقة القياس عند مستوى الفيمتوأمبير.

قمع شحنة الاحتكاك الكهربائي

يؤدي الحركة الفيزيائية أو الانثناء أو الاهتزاز في كابل تعاكسي قياسي إلى احتكاك ميكانيكي بين المادة العازلة والغطاء المعدني المجدول. ويُنتج هذا الاحتكاك كهرباء ساكنة — وتُعرف باسم تأثير الاحتكاك الكهربائي — والتي تُدخل تيارات ضوضاء زائفة في مسار الإشارة. شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يحل هذه المشكلة باستخدام طبقة جرافيت موصلة بين العازل الخارجي المصنوع من مادة البولي تترافلوروإيثيلين (PTFE) والدرع الداخلي. وتُفرِّغ هذه الطبقة ذات المقاومة المنخفضة الشحنات الساكنة المتراكمة قبل أن تتسبب في تشويه القراءات الحساسة ذات التيار المنخفض.

الكابل الثلاثي المحور مقابل توبولوجيات الكابلات البديلة

• مقابل كابل المحور القياسي: يقدِّم الكابل القياسي ذا المحور الواحد درعاً أحادي الطبقة، ما يجعل القياسات ذات التيار المنخفض عُرضةً لتسرب العازل. أما مُحْمَى تآزرِيًّا تصميم كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ فيقلل التسرب الفعّال للتيار بعدة رتَب من حيث المقدار.

• مقابل كابل المحور المزدوج: يستخدم كابل المحور المزدوج موصلين مركزيين لنقل الإشارات التفاضلية. أما كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ فيستخدم موصلًا مركزيًّا واحدًا مع درعين متحدين بشكلٍ تركيزيٍّ، وقد صُمِّم خصيصًا لإجراء قياسات محمية أحادية الطرف.

التطبيقات

• الاختبار المُعامل أشباه الموصلات: ضروريٌّ لتوصيل وحدات القياس والمصدر بمحطات اختبار الرقائق أثناء إجراء توصيف التيار-الجهد (I-V) والسعة-الجهد (C-V)، مما يضمن تحليل دقيق لتسرب التيارات على مستوى الفيمتو أمبير.

• أجهزة القياس عالية المقاومة: يُستخدم مع أجهزة قياس الجهد الكهربائي وأجهزة قياس المقاومة العالية لمنع أخطاء تيار التحيّز الداخل في اختبار المواد ذات المقاومة النوعية العالية.

• التوصيف السعة-الجهد (C-V): يؤدي دور وصلات منخفضة الضوضاء لقياس سعة مفاصل أشباه الموصلات، حيث يجب أن تبقى الخواص السلكية للأسلاك ثابتة.

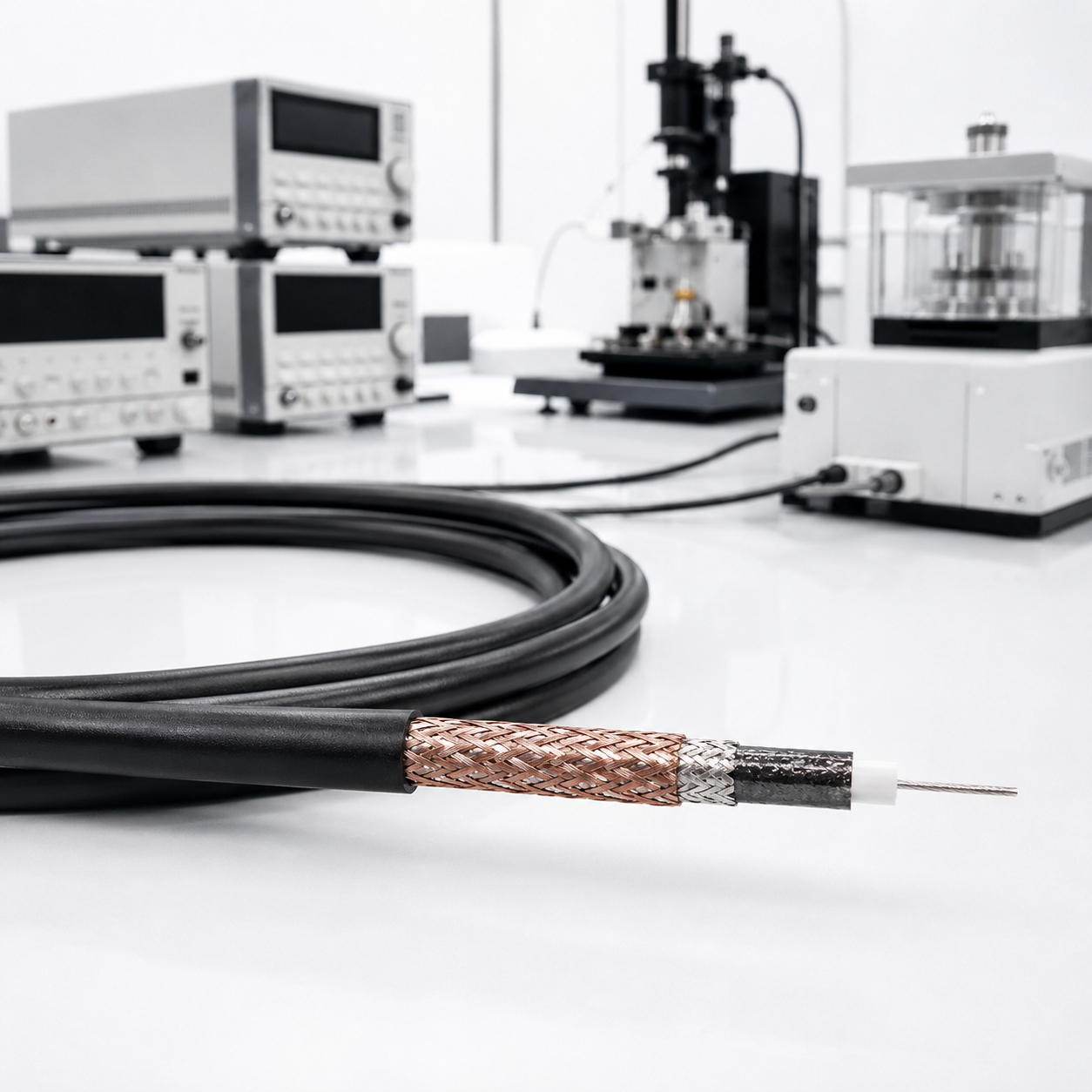

• إعداد مختبر الأبحاث: خيار وصلات أساسي لمجالات الفيزياء وتكنولوجيا النانو وباحثي المواد المتقدمة الذين يحتاجون إلى عزل تام للإشارات.

القيمة التجارية وحلول الشركات المصنعة للمعدات الأصلية (B2B OEM)

التعاون مع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يوفر لعملائه المؤسسيين حول العالم مزايا تجارية وفنية متينة:

• تجميع كابلات مخصصة: شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يقدّم تجميعات كابلات مُنهية في المصنع كابل ثلاثي التوصيل منخفض الضوضاء تضمّ تركيبات موصلات ثلاثية الأسلاك (TRB)، أو موصلات BNC ثلاثية الطبقات، أو تركيبات موصلات مخصصة حسب الطلب.

• ضمان الجودة والاختبار: كل كابل قياس وحدة قياس المصادر (SMU) يتم إنتاج التجميع بواسطة شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يتمخض عن اختبارات عزل صارمة بين الدرع الداخلي والأرضي الخارجي لضمان التسليم دون أي عيوب.

• التخصيص واللوجستيات للمصنّعين الأصليين: يمكن تخصيص الطلبات بالجملة بعلامات طول متسلسلة، وتغليف بكرات متخصصة، وتغليف وقائي مضاد للكهرباء الساكنة. شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يدعم الشراء الجماعي بين الشركات مع أوقات تصنيع مرنة.

الأسئلة الشائعة (FAQ)

لماذا يجب أن أختار كابلًا محوريًّا مدرَّعًا بدلًا من الكابل المحوري القياسي؟

أ مُحْمَى تآزرِيًّا مثل كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ يدعم تكوينات الدرع المُشغَّل. وبإبقاء الدرع الداخلي عند نفس الجهد الموصل المركزي، يكاد ينعدم تيار التسرب عبر العازل الرئيسي، وهو ما يُعد ضروريًّا للاختبارات الدقيقة للتيارات المنخفضة أقل من ١ نانوأمبير.

ما أنواع الموصلات المتوافقة مع كابل كيثلي SC-22 ثلاثي المحور منخفض الضوضاء؟

هذا كابل ثلاثي التوصيل منخفض الضوضاء صمِّم خصوصًا لموصلات TRB ذات الثلاثة أسنان المتوافقة مع أجهزة كيثلي القياسية. شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يمكن أيضًا توفير إنهاءات مخصصة وفقًا لمواصفات المشروع.

كيف يقلل كابل كيثلي SC-22 ثلاثي المحور منخفض الضوضاء الضوضاء أثناء الحركة؟

ال كابل ترياكسيال منخفض الضوضاء من كيثلي إس سي-٢٢ يضم طبقة رسمية خاصة من الجرافيت على العازل الخارجي المصنوع من مادة البولي تترافلوروإيثيلين. وتُحيِّد هذه الطبقة التوصيلية من الجرافيت الشحنات الكهربائية الناتجة عن الاحتكاك (الشحن الثلاثي الكهربائي) التي تنشأ أثناء ثني الكابل، ما يمنع ضجيج التيار من الدخول إلى دائرة القياس.
