كابل محوري منخفض الفقد LMR200 بمقاومة ٥٠ أوم

نظرة عامة على المنتج

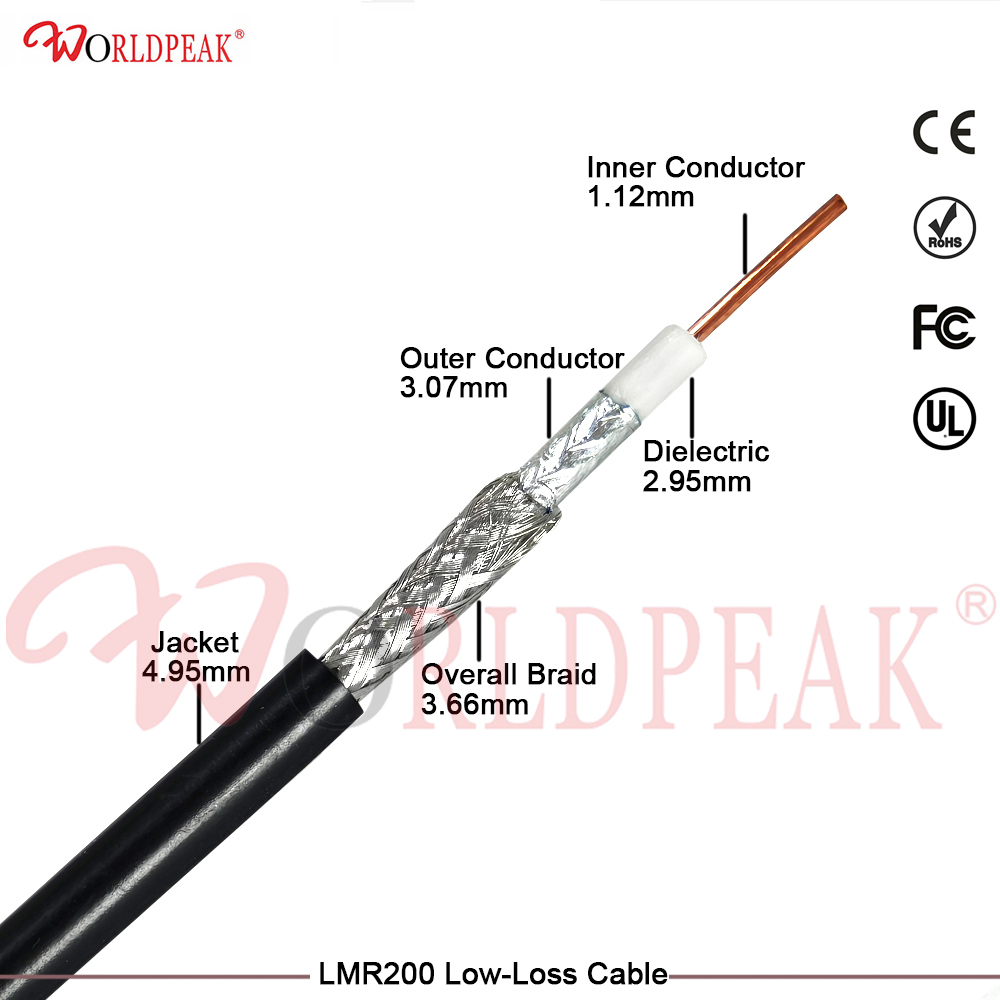

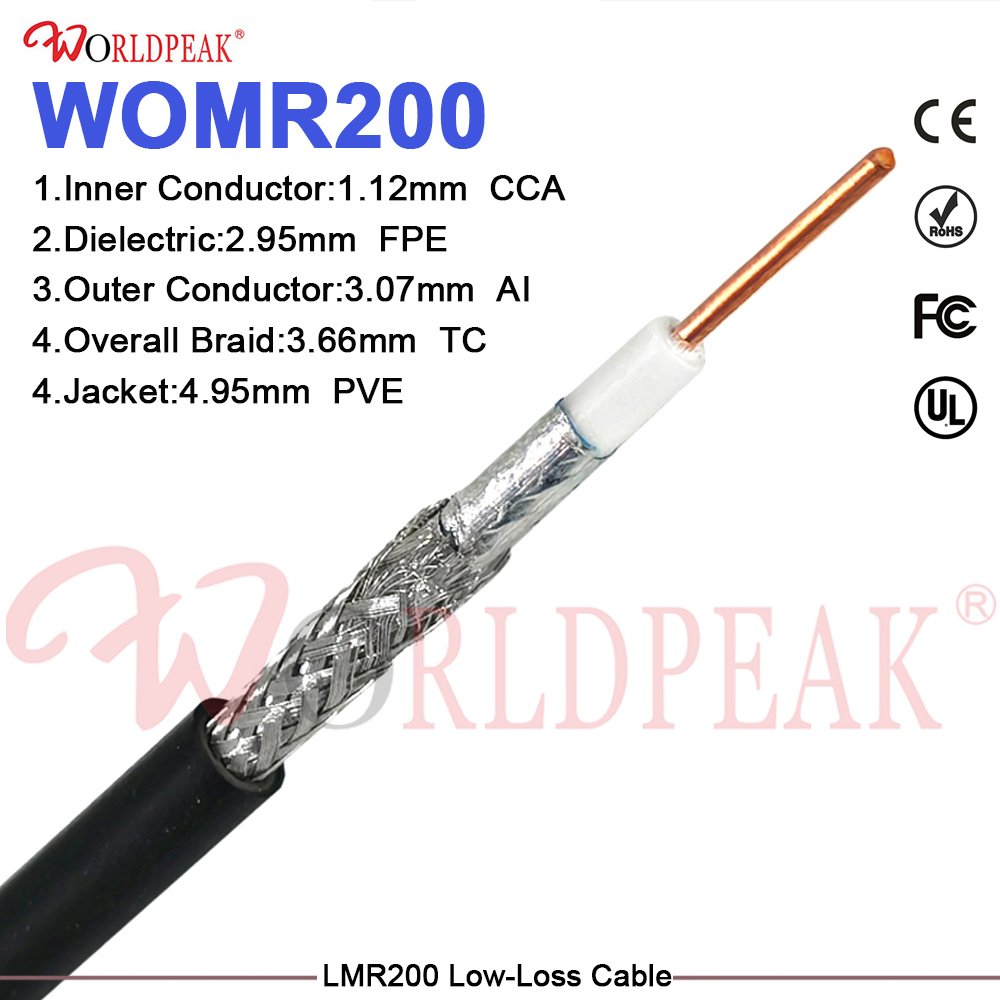

الأنابيب كابل lmr200 المركزي مصنَّع من قِبل شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، وهو كابل مرن عالي الأداء كابل لامير 200 منخفض الفقد مصمم لنقل الإشارات الراديوية عالية التردد. ويتميز بغلاف خارجي أسود من البولي إيثيلين بقطر ٤,٩٥ مم، وهذا كابل لامير 200 مقاومته ٥٠ أوم يجمع بين موصل مركزي نحاسي عاري صلب قطره ١,١٢ مم، وعازل من البولي إيثيلين الرغوي المحقون بالغاز قطره ٢,٩٥ مم، وهيكل درع مزدوج يتكون من شريط ألمنيوم ملصق قطره ٣,٠٧ مم وضفيرة نحاس مطلي بالقصدير قطرها ٣,٦٦ مم. وبكفاءة درع تجاوزت ٩٠ ديسيبل، فإن كابل لامير 200 للترددات الراديوية يوفِّر فقدانًا منخفضًا في الإشارة، واستقرارًا ميكانيكيًّا استثنائيًّا، وهامش اتصالٍ قصوى لأنظمة تغذية الهوائيات وأنظمة التوزيع الداخلي الخلوي (DAS) والوصلات اللاسلكية.

وصف المنتج وتحليله الهندسي

تقوم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة بتصميم هذا كابل lmr200 المركزي لسد الفجوة في الأداء بين تجميعات القفازات المدمجة وخطوط الجذع الأثقل. ال Lmr200 cable يحقق خصائص توهين متفوقة دون زيادة الأبعاد الفيزيائية بما يتجاوز الحدود القياسية للتوجيه، مما يوفّر ترقية هيكلية مباشرة مقارنةً بخطوط RG58 التقليدية.

من منظور هندسي، يؤثر مقاومة الموصل بشكل مباشر على التوهين في نطاق الترددات المنخفضة، بينما تُنظِّم جودة العازل أداء الترددات العالية. وتستخدم شركة تشانجيانغ وورلدبيك للاتصالات المحدودة موصلًا داخليًّا نحاسيًّا عاريًّا صلبًا قطره ١,١٢ مم في ال كابل lmr200 المركزي ، ما يقلّل مقاومة التيار المستمر إلى نحو ٢١,٠ أوم/كم. وبالاشتراك مع عازل من البولي إيثيلين الرغوي المحقون بالغاز، الذي يوفّر سرعة انتشار (VP) تبلغ ٨٣٪، فإن ال كابل لامير 200 منخفض الفقد يحافظ بشكلٍ كبيرٍ على سلامة الإشارة عبر نطاق الترددات التشغيلية الصعبة حتى ٨ غيغاهرتز.

إرشادات التصميم والتركيب النظامي: وبينما يحسّن النواة الموسَّعة بقطر ١,١٢ مم والهيكل ذي النواة الرغوية انتشار الإشارة، فإن العوازل الرغوية المصنوعة من البولي إيثيلين تمتلك مقاومة أقل للانضغاط مقارنةً بالعوازل الصلبة المصنوعة من البولي إيثيلين. ويجب على مُركِّبي الأنظمة الذين يعملون مع كابل لامير 200 مقاومته ٥٠ أوم التجميعات الالتزام بنصف قطر انحناء أدنى أثناء التركيب قدره ١٢,٧ مم (و٥٠,٨ مم عند الانحناء المتكرر)، وتجنُّب شدّ رباطات التثبيت بشكل مفرط. وتوصي شركة تشينجيانغ وورلدبيك للاتصالات المحدودة باستخدام مشابك كابلات معايرة لتفادي تشوه العازل، مما يحافظ على ملف مقاومة الخصائص القياسي البالغ ٥٠ أوم طوال مسار الإرسال.

الميزات الرئيسية والمزايا الأداء

• ملف التضعيف المخفَّف: النواة النحاسية الصلبة بقطر ١,١٢ مم والعازل الرغوي المصنوع من البولي إيثيلين في كابل lmr200 المركزي يؤديان إلى خسارة إدخال أقل بكثير مقارنةً بالكابلات التقليدية ذات العازل الصلب المصنوع من البولي إيثيلين.

• سرعة انتشار عالية (٨٣٪ من سرعة الضوء): إن الهندسة العازلة المتقدمة في كابل لامير 200 منخفض الفقد تمكّن من سرعات إشارة عالية، ما يجعلها خيارًا مثاليًّا لأنظمة الترددات الراديوية الحساسة للطور.

• التحكم في التداخل عبر درع مزدوج: دمج شريط الألومنيوم الملصق بنسبة ١٠٠٪ مع سلك نحاسي مجدول مطلي بالقصدير عالي التغطية يوفّر فعالية درع تصل إلى أكثر من ٩٠ ديسيبل، مما يعزل كابل لامير 200 للترددات الراديوية عن الضوضاء الكهرومغناطيسية الكثيفة.

• غلاف خارجي من البولي إيثيلين مقاوم للعوامل الجوية: صمّم ليتحمل الظروف الصناعية القاسية، ويوفّر الغلاف الخارجي الأسود المصنوع من البولي إيثيلين مقاومةً للأشعة فوق البنفسجية ومتانةً ميكانيكيةً على نطاق واسع من درجات الحرارة (من -٤٠°م إلى +٨٥°م).

• تصميم مرن بعرض ٤,٩٥ مم: الأنابيب Lmr200 cable يحتفظ بخصائص الانحناء الممتازة، ما يسمح بتثبيت سلس عبر التجهيزات الضيقة والأنابيب والرفوف الخاصة بالمعدات.

المواصفات الفنية

القيمة التجارية وحلول المصنِّعين الأصليين (OEM) والشركات (B2B)

شراء كابل lmr200 المركزي من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، التي تزود مقاولي الاتصالات ومصنّعي الأجهزة ومشغلي الشبكات بمنصة اتصال مترابطة فعّالة من حيث التكلفة وعالية الموثوقية.

• طباعة الغلاف حسب الطلب للعلامات التجارية الخاصة وأطوال مخصصة: تقدم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة طباعة مستمرة مخصصة على Lmr200 cable الغلاف، بما في ذلك شعارات العملاء وأرقام الأجزاء والعلامات المترية الدقيقة لتسهيل تتبع المخزون في مواقع العمل.

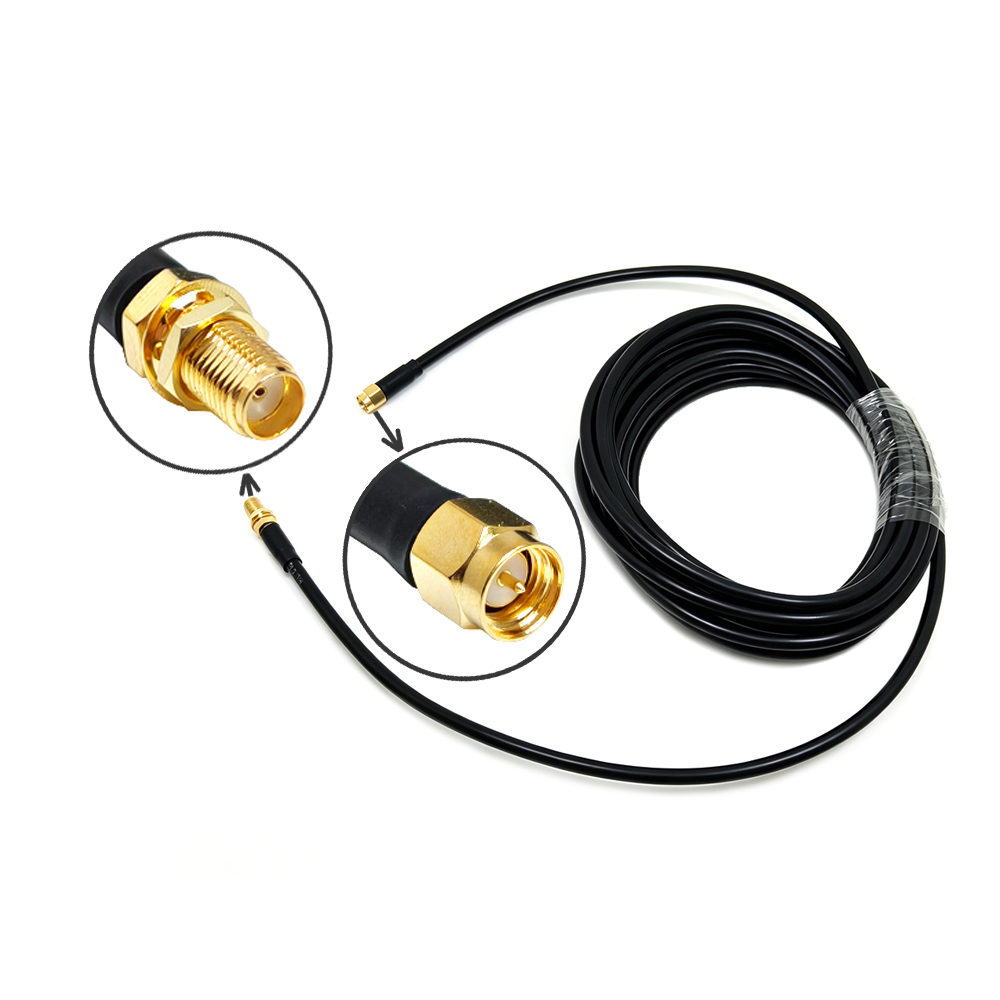

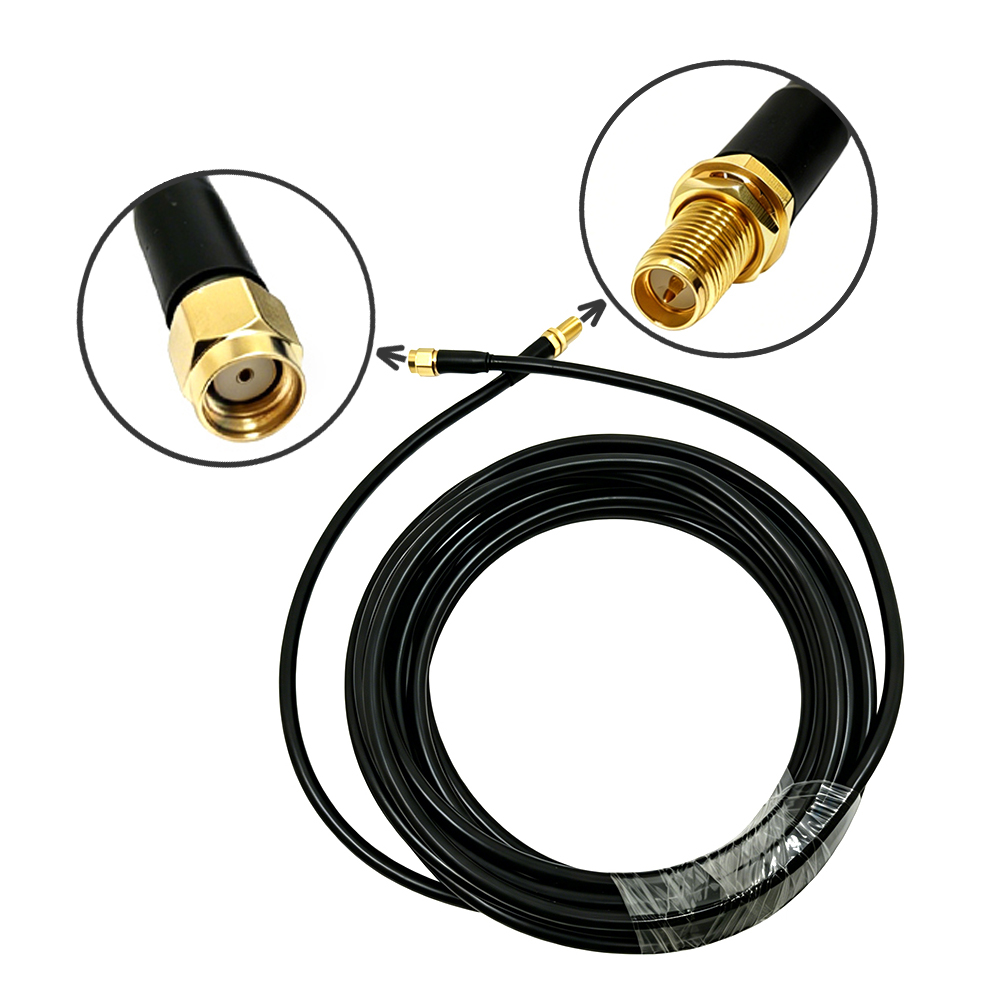

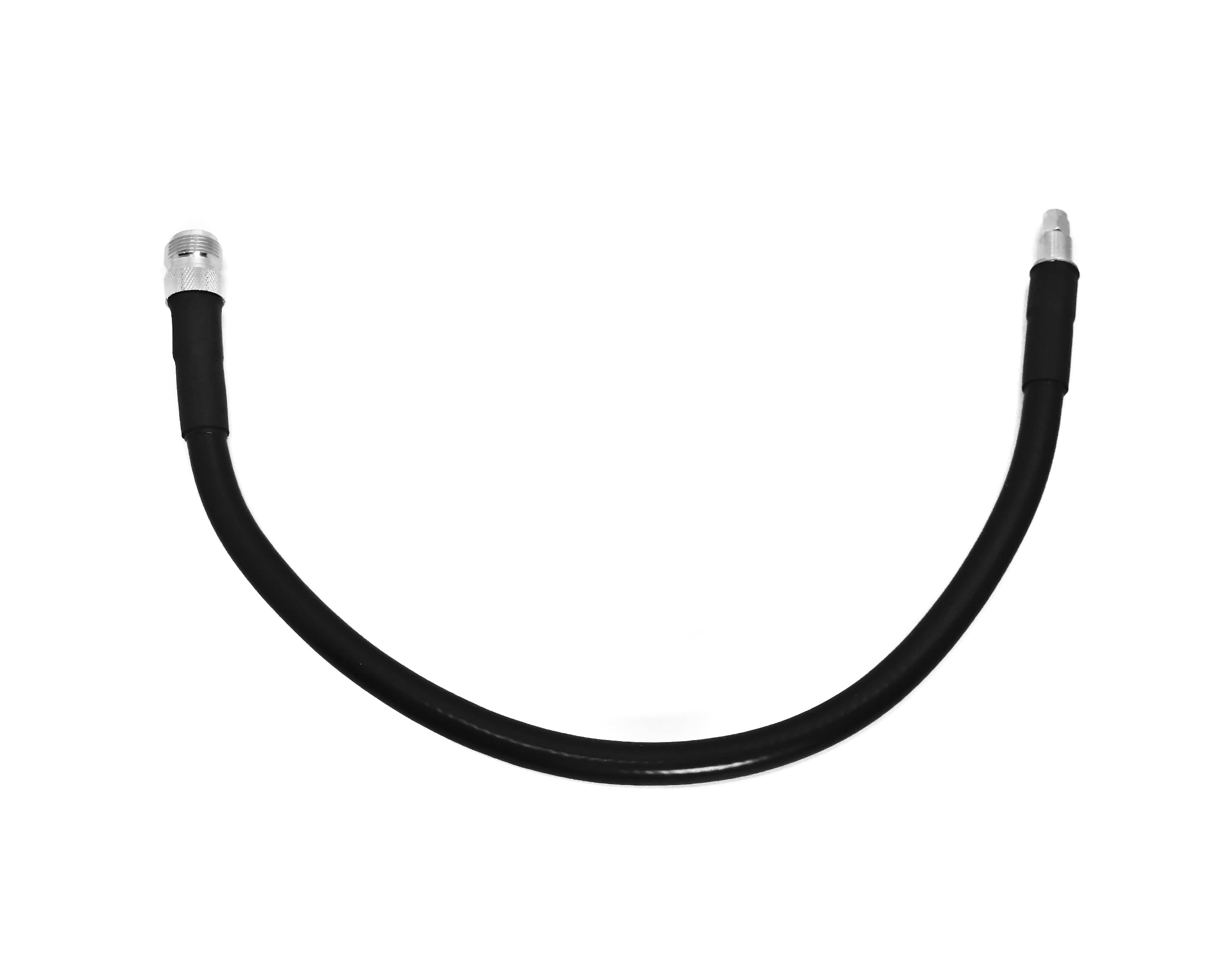

• تجميعات وصلات التردد اللاسلكي المُنهية مصنعياً: ولتخفيض تكاليف العمالة في الموقع، تقدّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة كابل لامير 200 منخفض الفقد وصلات قصيرة مُهيأة مسبقاً مع موصلات من النوع N أو SMA أو TNC أو BNC، مصحوبة باختبار معامل الانعكاس الموجي (VSWR) في المصنع.

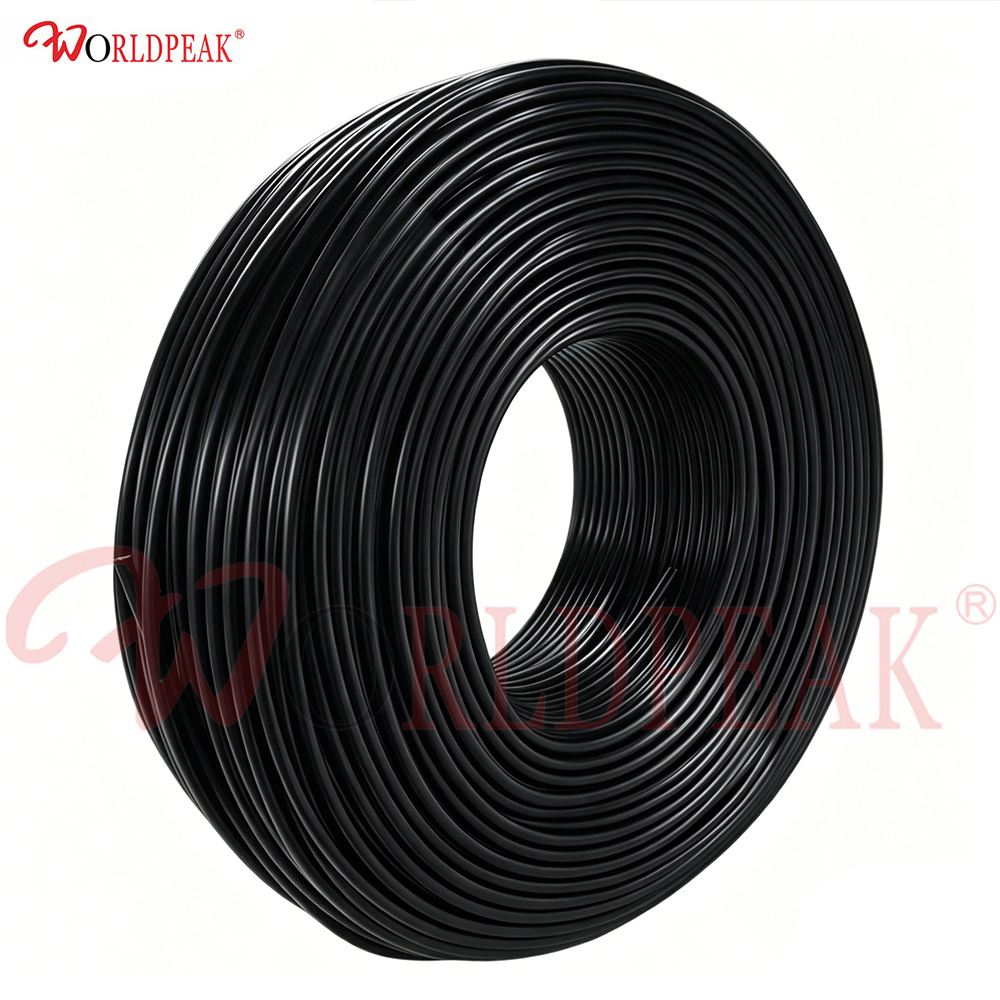

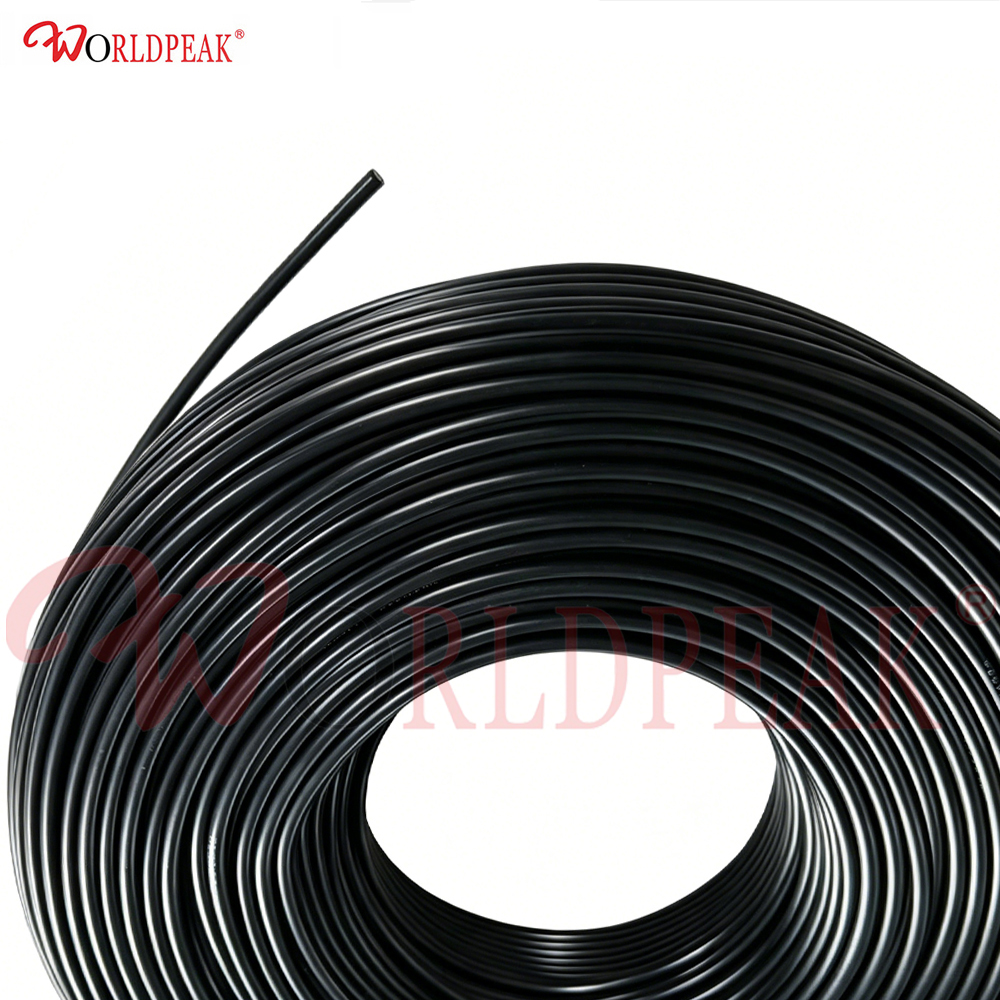

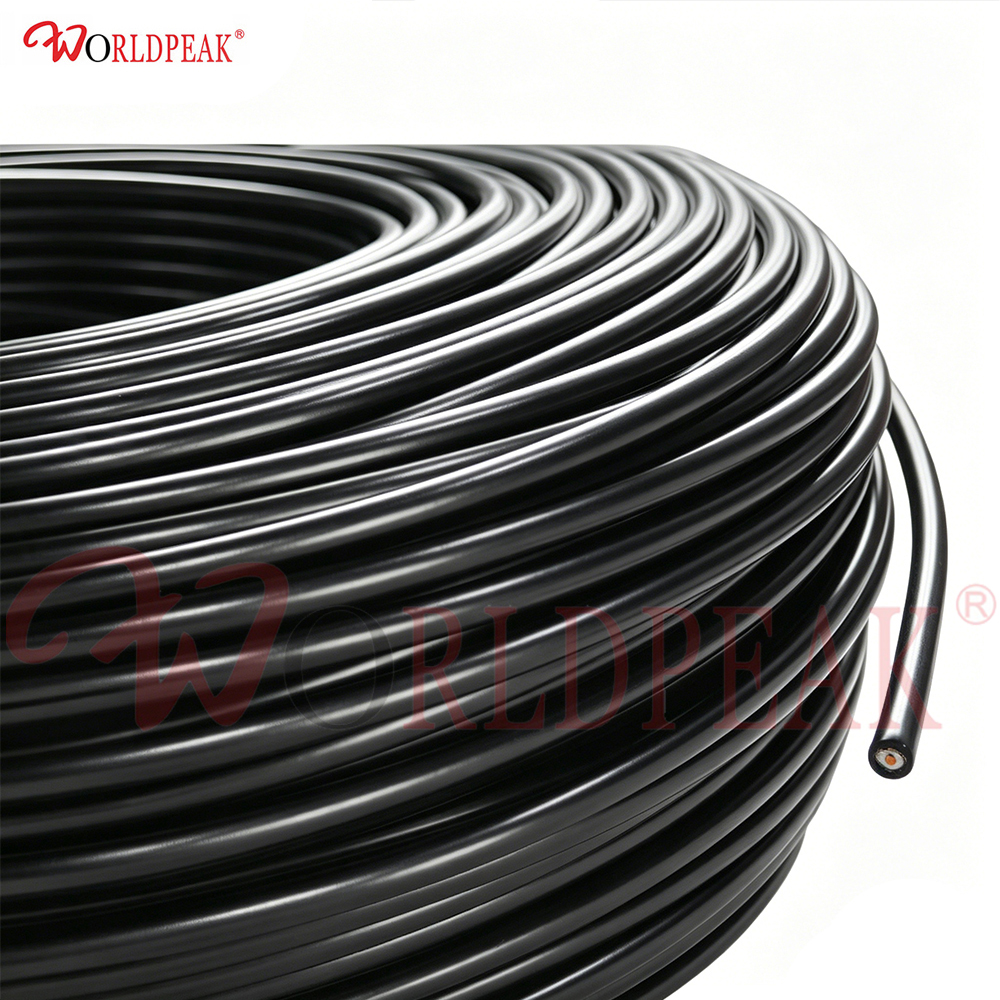

• توفير بالجملة قابل للتوسّع: تشحّن شركة زهينجيانغ وورلدبيك للاتصالات المحدودة كابل لامير 200 مقاومته ٥٠ أوم الكابلات على بكرات قياسية أو في عبوات مخصصة لدعم عمليات التصنيع الضخم ونشر البنية التحتية الميدانية.

التطبيقات

• كابلات التغذية لمجموعة هوائيات المحطات القاعدية: تُستخدم كوصلات تردد لاسلكي أولية أو ثانوية حيث كابل lmr200 المركزي يقلل من الفقدان على مسافات التغذية المتوسطة.

• بنية تحتية خلوية موزعة (DAS): توصيل وحدات الإرسال والاستقبال البعيدة (RRUs) بأسقف الهوائيات في شبكات الهوائيات الموزعة عبر المباني التجارية.

• اللاسلكي الصناعي من نقطة إلى نقطة: توفير خطوط انتقال مستقرة للروابط اللاسلكية الثابتة الخارجية العاملة في نطاقات 900 ميجاهرتز و2.4 جيجاهرتز و5.8 جيجاهرتز.

• معدات الاختبار والقياس الخاصة بالشركات المصنّعة الأصلية (OEM): توفير أرقام فقدان قابلة للتكرار ومرونة فيزيائية لمواقف الاختبار بالمصانع باستخدام كابل لامير 200 للترددات الراديوية .

الأسئلة الشائعة (FAQ)

السؤال ١: كيف يقارن كابل LMR200 المحوري مع كابل RG58؟
أ: كابل lmr200 المركزي يستخدم لبًّا أكبر قطره ١.١٢ مم، وعازلًا رغويًّا من البولي إيثيلين، ودرعًا مزدوجًا من رقائق وأسلاك مجدولة. وتوفّر هذه البنية توهينًا إشاريًّا أقل بكثير وفعالية درع أعلى من كابلات RG58 القياسية مع الحفاظ على قطر خارجي مشابه يبلغ ٤.٩٥ مم.

السؤال ٢: هل كابل LMR200 منخفض الفقد مناسب للتركيبات الخارجية؟
ج: نعم. شركة تشنجيانغ وورلدبيك للاتصالات المحدودة المساهمة تُصنّع Lmr200 cable مع غلاف خارجي أسود من البولي إيثيلين مصمم لتحمل الإشعاع فوق البنفسجي والضغوط البيئية الخارجية. ويجب تطبيق شريط عازل مقاوم للعوامل الجوية أو أغطية واقية على وصلات التوصيل الخارجية.

السؤال 3: ما الموصلات المتوافقة مع كابل LMR200 ذي المقاومة ٥٠ أوم هذا؟
الجواب: الموصلات القياسية في الصناعة من النوع N، وSMA، وTNC، وBNC المصممة لكابلات الرغوة ذات القطر الخارجي ٤٫٩٥ مم متوافقة تمامًا مع كابل لامير 200 للترددات الراديوية . شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يمكنها تأكيد أبعاد الدبوس والحلقة الفولاذية قبل إتمام الطلب.
