كابل محوري منخفض الفقد LMR300 بمقاومة ٥٠ أوم

نظرة عامة على المنتج

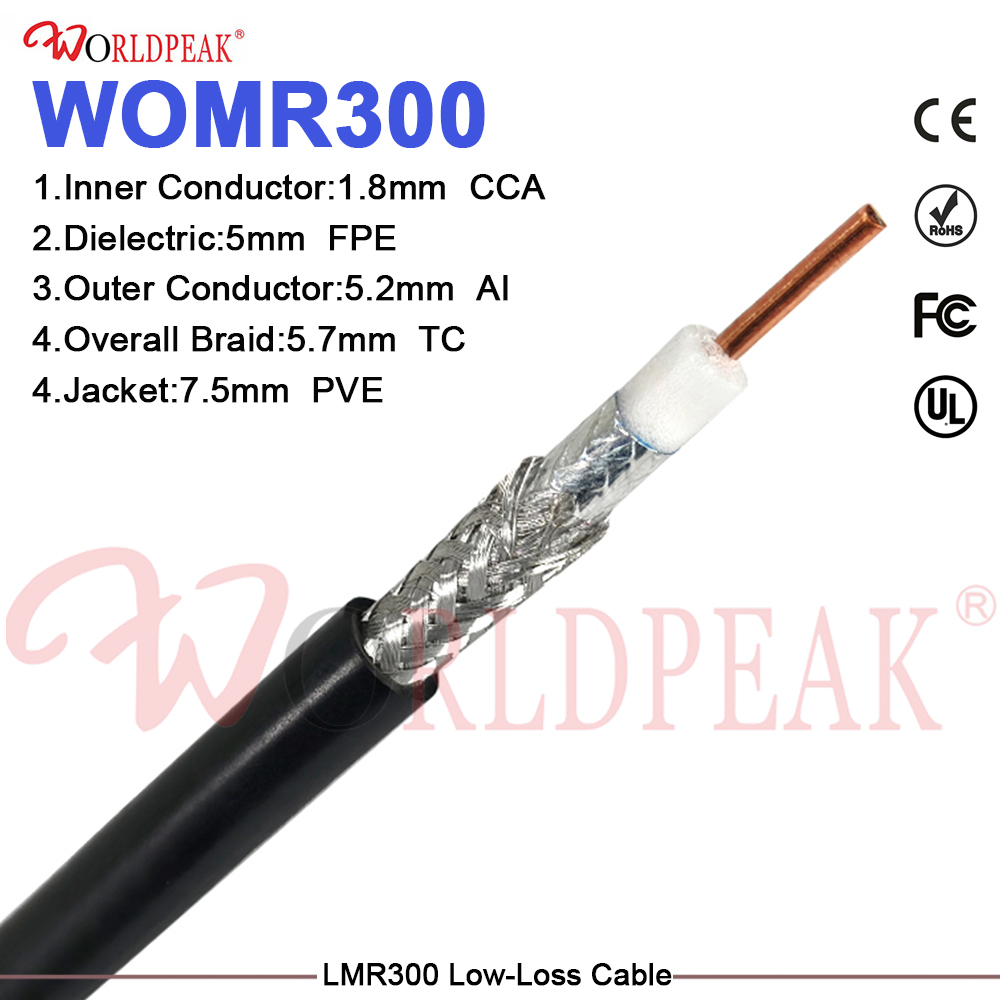

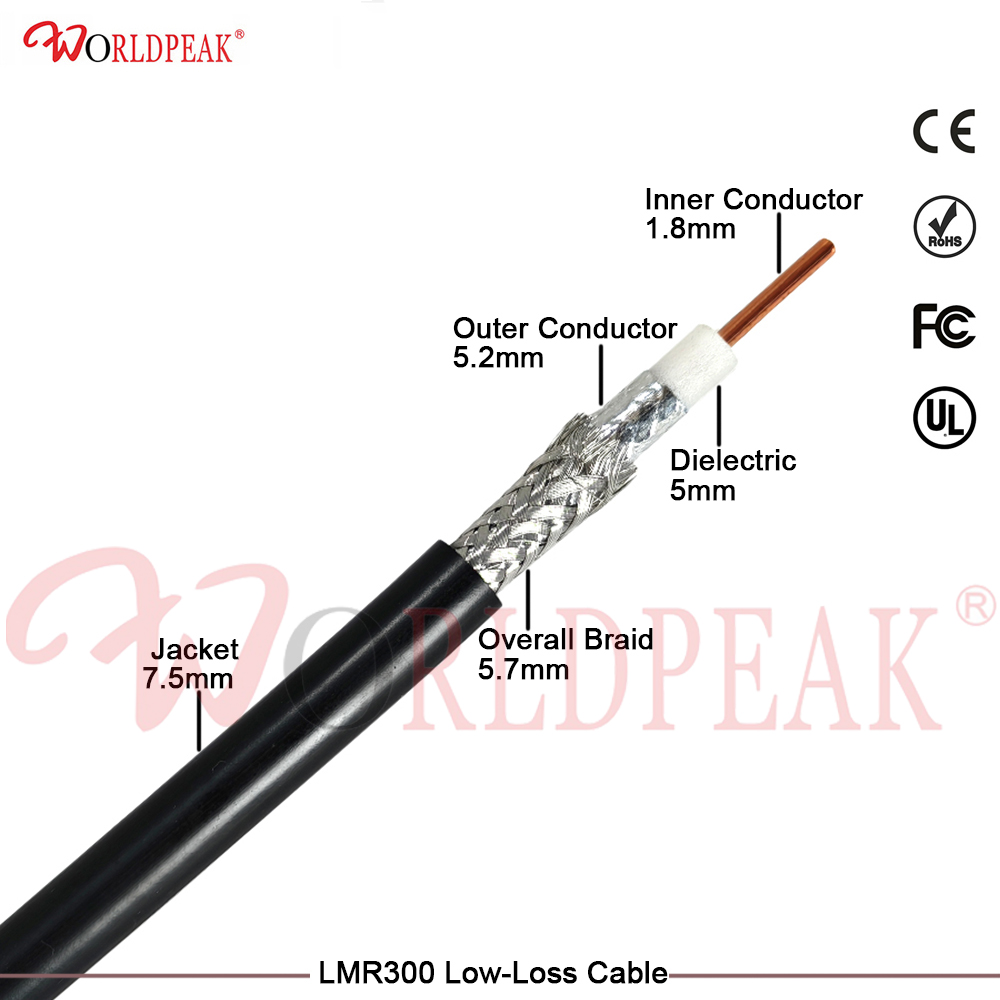

الأنابيب كابل LMR300 المركزي مُصنَّع من قِبل شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، وهو كابل مرن عالي الجودة الكابل منخفض الفقد بمقاومة ٥٠ أوم مُصمَّم خصيصًا للأداء العالي خط نقل الإشارات الراديوية الترددية التطبيقات. ويتميَّز هذا الكابل بقطر خارجي أسود من البولي إيثيلين يبلغ ٧٫٥٠ مم متين جدًّا، وهذا الكابل كابل LMR300 يضم موصلًا مركزيًّا من النحاس العاري الصلب بقطر ١٫٨٠ مم، وعازلًا من البولي إيثيلين الرغوي بقطر ٥٫٠٠ مم، وموصلًا خارجيًّا من شريط الألومنيوم بقطر ٥٫٢٠ مم، وسِلكًا مجدولًا عامًّا من النحاس المطلي بالقصدير بقطر ٥٫٧٠ مم. وقد صُمِّم هذا الكابل تحديدًا لـ كابل تغذية الهوائي المسارات القصيرة، وتجميعات الكابلات القافزة اللاسلكية، وتوزيع الإشارات الترددية الراديوية بدقة، حيث يضمن هذا الكابل كابل LMR300 المركزي انخفاض التوهين وفعالية عالية في التحمية. وتقدِّم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة هذا الكابل الكابل منخفض الفقد بمقاومة ٥٠ أوم للبنية التحتية اللاسلكية الحرجة التي تتطلَّب اتصالاً موثوقًا به خط نقل الإشارات الراديوية الترددية المكونات.

وصف مفصل

الأنابيب كابل LMR300 المركزي ويُسدّ الفجوة الحاسمة في فئة كابلات التغذية الترددية الراديوية بين كابلات القفز الخفيفة وكابلات الخطوط الرئيسية الثقيلة. وباعتباره منتجًا رائدًا من شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، فإن هذا الكابل الكابل منخفض الفقد بمقاومة ٥٠ أوم مُصنَّعة بدقة لتوفير توهين أقل مقارنةً بالكابلات الأصغر حجمًا. وتتحقق هذه الكفاءة بفضل عازلها الرغوي المتطور وبنية درعها الدقيق المكوَّن من رقائق وسِلك مجدول. خط نقل الإشارات الراديوية الترددية , يعتمد المهندسون على درع الرقائق الملصقة في هذا كابل LMR300 لتوفير تغطية متواصلة للترددات العالية. وبالمثل، يضمن السلك النحاسي المجلفن المجدول في هذا كابل LMR300 المركزي المتانة الميكانيكية الضرورية والحماية الممتازة ضد الترددات المنخفضة، حيث تبلغ فعاليته التدريعية النموذجية أكثر من ٩٠ ديسيبل. وتضمن شركة تشنجيانغ وورلدبيك للاتصالات المحدودة أن كل كابل LMR300 المركزي يتوافق مع أشد معايير ضبط الجودة صرامةً للاستخدام التجاري العالمي بين الشركات.

الميزات الرئيسية والمزايا التقنية

تقوم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة بتصميم هذا كابل LMR300 المركزي باستخدام علوم المواد المتقدمة لضمان تفوُّقها في مجال خط نقل الإشارات الراديوية الترددية الأداء.

• الهندسة المثلى منخفضة الفقد: إن العازل الرغوي المصنوع من البولي إيثيلين بقطر ٥٫٠٠ مم في هذا كابل LMR300 المركزي يدعم سرعة انتشار مذهلة تبلغ ٨٤٪. ويؤدي انخفاض ثابت العزل مباشرةً إلى خفض التوهين بشكل كبير في هذا الكابل منخفض الفقد بمقاومة ٥٠ أوم ، مما يجعله أفضل كابل تغذية الهوائي .

• فعالية الدرع العالية: الجمع بين شريط الألومنيوم 5.20 مم الملصق و 5.70 مم النحاس المحفوفة كابل LMR300 يحقق فعالية الحماية > 90 ديسيبل. هذا الحماية المزدوجة يجعل خط نقل الإشارات الراديوية الترددية مقاومة عالية لـ EMI و RFI.

• تحليل هندسي لمقايضة اللب الأساسي: أكبر 1.80 مم القلب BC الموصل الداخلي من كابل LMR300 المركزي يقلل من مقاومة التيار المباشر إلى 7.9 أوم / كم ، والتحكم في الضعف المرتبط بالموصل لفترة أطول كابل تغذية الهوائي يُجري. بينما كابل LMR300 يحتوي على وزن أكبر (0.077 كجم / متر) ورأس نصف قطر انحناء أدنى أكبر مقارنةً بالكابلات الأصغر ، وهذا التبادل يعطي الحفاظ على الإشارة الأفضل.

• مقارنات هندسية خبيرة:

  • مقابل LMR240 (قطر خارجي ٦٫١ مم): الأنابيب كابل LMR300 المركزي يوفّر تضعيفًا أقل بفضل أبعاده الأكبر.

  • مقابل RG213 (قطر خارجي ١٠٫٣ مم): هذا كابل LMR300 يُفضَّل عند إعطاء الأولوية لأدنى فقدان، وعندما لا تقيّد المساحة توجيه الكابل.

  • مقابل كابل LMR400 (قطر خارجي ١٠٫٣ مم): ورغم أن LMR400 يقلّل الفقد الكلي، فإن كابل LMR300 المركزي يُختار عندما توفّر أبعاده الأصغر ميزة واضحة في خط نقل الإشارات الراديوية الترددية توجيه الكابل.

المعلمات الفنية

وتبيّن المواصفات التالية قدرات كابل LMR300 المركزي التي تزودها شركة تشنجيانغ وورلدبيك للاتصالات المحدودة.

الخبرة في التطبيقات والتركيب

كمؤسسة رائدة في الصناعة خط نقل الإشارات الراديوية الترددية ، ال كابل LMR300 المركزي يتفوّق في بيئات متنوّعة.

• مسارات تغذية الهوائيات: الأنابيب كابل LMR300 يؤدي دورًا رئيسيًّا كـ كابل تغذية الهوائي للمحطات القاعدية، مع الحفاظ على جودة الإشارة عبر غلافها الأسود من البولي إيثيلين بقطر 7.50 مم.

• بنية تحتية خلوية موزعة (DAS): هذا الكابل منخفض الفقد بمقاومة ٥٠ أوم تربط وحدات الإرسال والاستقبال البعيدة بشكل فعّال بالهوائيات العريضة النطاق.

• روابط لاسلكية صناعية: الأنابيب كابل LMR300 المركزي توفر اتصالات بين معدات الجسور النقطية إلى النقطية التي تعمل حتى تردد 5.8 جيجاهرتز.

ملاحظات التركيب الخاصة بشركة تشينجيانغ وورلدبيك للاتصالات المحدودة:

• إدارة نصف قطر الانحناء: الأنابيب كابل LMR300 نصف قطر الانحناء أثناء التركيب هو ٢٢٫٩ مم (٩١٫٤ مم للانحناء المتكرر). وقد يؤدي الانحناء الحاد إلى انفصال طبقة الفويل الملصوقة، ما يُفسد الكابل. خط نقل الإشارات الراديوية الترددية .

• ضغط العازل الرغوي: إن شد رباطات التثبيت بشكل مفرط يؤدي إلى تشويه الكابل منخفض الفقد بمقاومة ٥٠ أوم العازل، مما يُحدث انقطاعات في مقاومة المعاوقة.

• إغلاق الموصلات: للأنشطة الخارجية كابل تغذية الهوائي التركيبات، يعد إغلاق الموصلات ضد الماء أمرًا بالغ الأهمية. فدخول الرطوبة إلى الموصلات غير المغلقة بشكلٍ صحيح يؤدي إلى انتقالها على طول النسيج المجدول للأسلاك. كابل LMR300 المركزي .

القيمة التجارية ودعم الشركات المصنعة الأصلية (OEM)

الشراكة مع شركة تشينجيانغ وورلدبيك للاتصالات المحدودة لتلبية احتياجاتكم كابل LMR300 المركزي يضمن تحقيق أقصى قيمة تجارية بين الشركات (B2B). وتقدِّم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة تخصيصًا واسع النطاق حسب الطلب (OEM) لهذا الكابل منخفض الفقد بمقاومة ٥٠ أوم ، بما في ذلك وضع علامات مخصصة على الغلاف الخارجي تحمل شعارات العلامات التجارية للطلبات الكبيرة الحجم. وتتوفر عبوات البكرات القياسية للطلبات الجماعية. كابل LMR300 أما الطلبات الكبيرة الحجم فتُوفَّر على هيئة تجميعات مُنهية التصنيع في المصنع (من النوع N، وSMA، وTNC، وBNC)، مما يقلل من وقت الإعداد الميداني. وبشراء هذا كابل تغذية الهوائي مباشرةً من شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، يضمن مُدمِّجو الأنظمة موثوقيةً عاليةً جدًّا لهذا خط نقل الإشارات الراديوية الترددية في الوقت الذي يحسّنون فيه تكاليف سلسلة التوريد الخاصة بهم.

الأسئلة الشائعة (FAQ)

س: ما الفرق بين كابل LMR300 المحوري وكابل LMR240؟

أ: كابل LMR300 المركزي يستخدم كابل LMR300 عازلًا رغويًّا من البولي إيثيلين (PE) أكبر حجمًا ودرعًا مكوَّنًا من طبقة رقيقة من الألومنيوم بالإضافة إلى نسيج مجدول، مقارنةً بكابل LMR240. وقد صمَّمت هذه البنية الرغوية والألومينيومية شركة تشينجيانغ وورلدبيك للاتصالات المحدودة. كابل LMR300 يوفّر تضعيفًا منخفضًا بشكلٍ ملحوظ. ومع ذلك، فإن الكابل منخفض الفقد بمقاومة ٥٠ أوم يتطلب عنايةً مناسبة أثناء التركيب لتفادي التلف الناتج عن الضغط عند نقاط الربط.

س: هل يمكن استخدام كابل LMR300 هذا في تركيبات الهوائيات الخارجية؟

ج: نعم. شركة تشنجيانغ وورلدبيك للاتصالات المحدودة المساهمة تُصنّع كابل LMR300 المركزي بغلاف أسود من البولي إيثيلين المتين خصيصًا لحماية الهوائيات الخارجية من أشعة الشمس فوق البنفسجية. وعند استخدامه كـ كابل تغذية الهوائي ، يكتسب إحكام غلق الموصلات أهميةً بالغة لمنع دخول الرطوبة إلى خط نقل الإشارات الراديوية الترددية .

س: ما مقدار التضعيف الذي يتوقع أن أحصل عليه من هذا الكابل منخفض الفقد ذو المقاومة ٥٠ أوم؟

ج: وفقًا للبيانات المرجعية الخاصة بشركة تشنجيانغ وورلدبيك للاتصالات المحدودة المساهمة، فإن كابل LMR300 المركزي يتوقع حدوث تضعيفٍ قدره ١٤,٨ ديسيبل/١٠٠ متر عند تردد ٩٠٠ ميجاهرتز و٢٦,٩ ديسيبل/١٠٠ متر عند تردد ٢,٤ جيجاهرتز.
