كابل محوري منخفض الفقد LMR400 بمقاومة ٥٠ أوم

نظرة عامة على المنتج

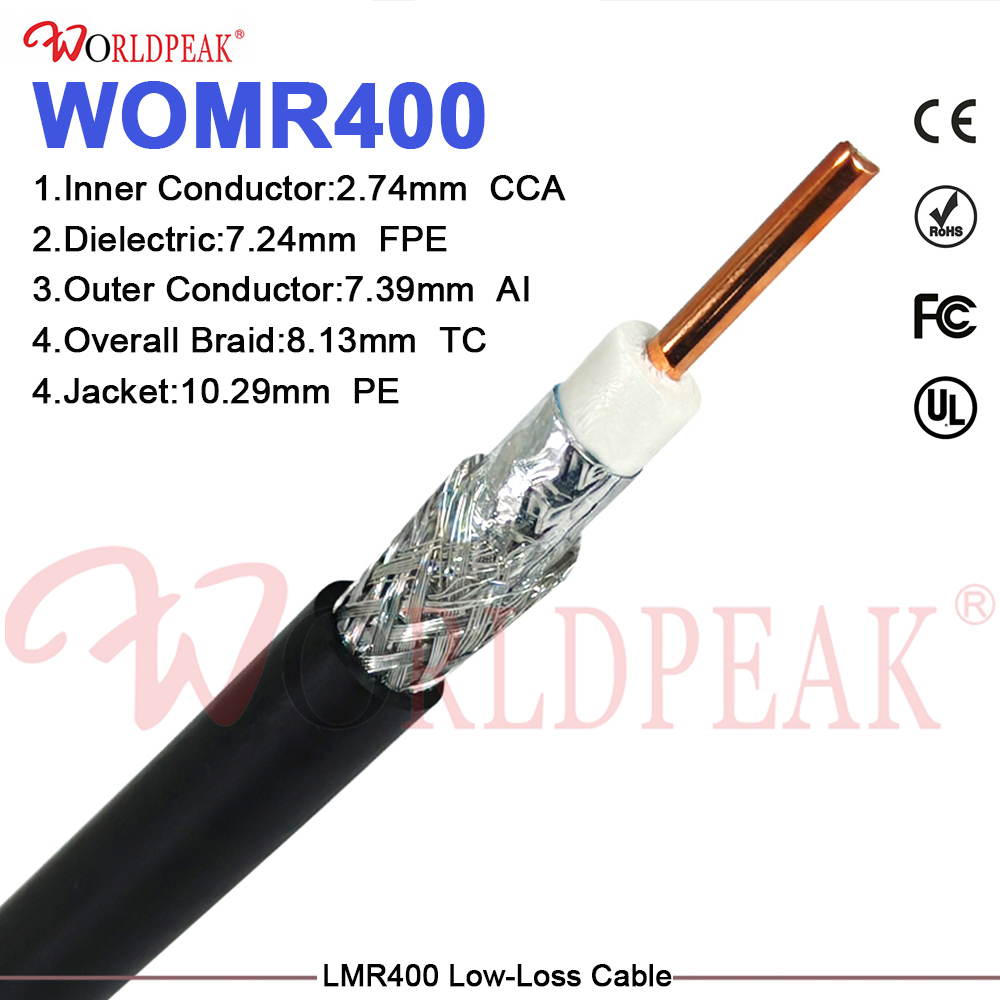

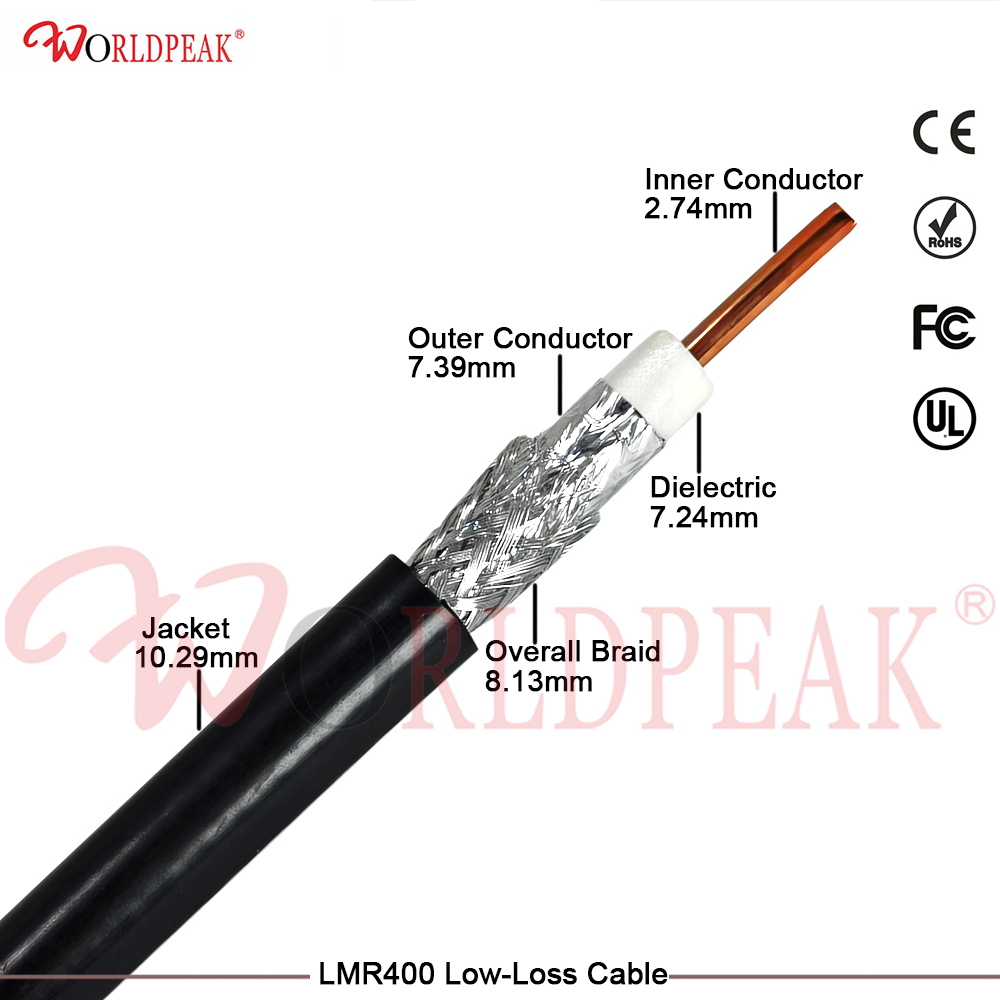

الأنابيب كابل Lmr400 المتماثل مصنّع من قِبل شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، وهو كابل مرن فائق الأداء، الكابل منخفض الفقد بمقاومة ٥٠ أوم صمّم خصيصًا للاستخدام في الأنظمة عالية المتطلبات خط نقل الإشارات الراديوية الترددية يتميّز بقطر خارجي أسود من البولي إيثيلين (PE) يبلغ ١٠,٢٩ مم، وهذا الكابل كابل LMR400 يضم موصلًا مركزيًّا من النحاس العاري الصلب (BC) قطره ٢,٧٤ مم، وعازلًا من البولي إيثيلين الرغوي (Foam PE) قطره ٧,٢٤ مم، وموصلًا خارجيًّا من شريط الألومنيوم قطره ٧,٣٩ مم، وغطاءً علويًّا من سلك النحاس المطلي بالقصدير على شكل سلك مجدول قطره ٨,١٣ مم. وقد صُنع هذا الكابل لتشغيل المسافات الطويلة، كابل تغذية الهوائي وتجميعات الكابلات القافزة اللاسلكية، وتوزيع إشارات الترددات الراديوية (RF) العالية التردد، حيث يضمن كابل Lmr400 المتماثل أدنى مستوى ممكن من ضعف الإشارة وأعلى درجة ممكنة من الموثوقية. وتزوّد شركة تشينجيانغ وورلدبيك للاتصالات المحدودة هذا الكابل عالي الجودة الكابل منخفض الفقد بمقاومة ٥٠ أوم عالميًّا لدعم هياكل الاتصالات اللاسلكية الحرجة.

وصف مفصل

الأنابيب كابل Lmr400 المتماثل يُعدّ هذا الكابل المعيار المرجعي القياسي في الصناعة، حيث يشكّل حلقة وصل بين كابلات التغذية الراديوية الترددية (RF) المرنة وكابلات التغذية الرئيسية الثقيلة. ويُنتج هذا الكابل شركة تشينجيانغ وورلدبيك للاتصالات المحدودة. الكابل منخفض الفقد بمقاومة ٥٠ أوم يُقدِّم أداءً استثنائيًّا في التوهين بفضل عازله المصنوع من الرغوة المحقونة بالغاز والمتطوِّر، وبنيته الدقيقة المزدوجة للحجب. وعند تصميم نظام فعّال عالي الكفاءة خط نقل الإشارات الراديوية الترددية ، يحدِّد المهندسون كابل LMR400 نظراً لتغطيته المستمرة الخالية من الفجوات بالحاجز المقدَّم بواسطة الشريط الألومنيومي الملصق. ويُكمِّل طبقة الفويل طبقة الحبكة النحاسية المطلية بالقصدير في كابل Lmr400 المتماثل المتانة الميكانيكية القوية وقدرتها الفائقة على الحجب عند الترددات المنخفضة، محقِّقةً فعالية حجب نموذجية تفوق ٩٠ ديسيبل. وتضمن شركة تشنجيانغ وورلدبيك للاتصالات المحدودة أن تخضع كل دفعة من كابل Lmr400 المتماثل لرقابة جودة صارمة، مما يوفِّر للمُدمِّجين العالميين لأنظمة الاتصالات مزيجاً لا يُضاهى من سلامة الإشارة والمتانة والفعالية من حيث التكلفة.

الميزات الرئيسية والمزايا التقنية

تُنتِج شركة تشنجيانغ وورلدبيك للاتصالات المحدودة كابل Lmr400 المتماثل باستخدام هندسة مواد الترددات اللاسلكية المتقدِّمة لتحقيق أداءٍ ممتازٍ في خط نقل الإشارات الراديوية الترددية على نطاق واسع من الطيف الترددي.

• بنية التوهين فائقة الانخفاض: العازل البولي إيثيليني الرغوي بقطر ٧,٢٤ مم داخل كابل Lmr400 المتماثل يؤدي إلى سرعة انتشار عالية تصل إلى ٨٥٪. ويؤدي هذا الانخفاض في الثابت العازل مباشرةً إلى تقليل فقد الإشارة، مما يجعل هذا الكابل منخفض الفقد بمقاومة ٥٠ أوم خيارًا مثاليًا للتطبيقات الممتدة كابل تغذية الهوائي والتي يتم نشرها.

• موصل خارجي مزدوج عالي التغطية: من خلال ربط درع من شريط الألومنيوم بقطر ٧٫٣٩ مم مباشرةً بالعازل وتحويطه بشبكة نحاس مطلية بالقصدير بقطر ٨٫١٣ مم، فإن كابل LMR400 يوفّر فعالية تغطية تجاوز ٩٠ ديسيبل. وهذا يضمن حماية خط نقل الإشارات الراديوية الترددية الإشارات الخاصة بك من التداخل القوي الناتج عن المجالات الكهرومغناطيسية (EMI) والمجالات الراديوية (RFI).

• تحليل هندسي لمقايضة اللب الأساسي: يقلل الموصل المركزي الصلب المصنوع من النحاس المطلي بالقصدير (BC) ذي القطر الكبير البالغ ٢٫٧٤ مم مقاومة التيار المستمر الداخلية إلى نحو ٤٫٣ أوم/كم. وعلى الرغم من أن زيادة القطر الكلي إلى ١٠٫٢٩ مم تؤدي إلى ازدياد الوزن الكلي (٠٫١١٩ كجم/متر) وتحتاج إلى نصف قطر انحناء أكبر مقارنةً بالكابلات القصيرة الأصغر حجمًا، فإن الانخفاض الناتج في التوهين يوفّر ميزة حاسمة في ميزانية الاتصال النظامية.

• مقارنات هندسية معيارية:

  • مقارنةً مع كابل RG8 (قطر خارجي ١٠٫٣ مم، عازل بولي إيثيلين صلب): الأنابيب كابل Lmr400 المتماثل المنتج من شركة تشانجيانغ وورلدبيك للاتصالات المحدودة، يحقق فقدانًا أقل بفضل عازله الرغوي وتغطيته المزدوجة المكوّنة من رقائق وشبكة.

  • مقابل كابل RG213 (قطر خارجي ١٠,٣ مم، سلك مجدول واحد): الأنابيب كابل LMR400 يتم اختياره كلما كانت خسارة الإشارة المنخفضة أولويةً على تصاميم الكابلات التقليدية ذات السلك المجدول الواحد.

  • مقابل كابل LMR600 (قطر خارجي ١٤,٧ مم): ورغم أن كابل LMR600 يُحقِّق خسارة إشارة أقل، فإن كابل Lmr400 المتماثل يوفِّر مرونةً فائقة في التوجيه وسهولةً أكبر في التعامل داخل الأماكن الضيِّقة من أجهزة التغليف.

المعلمات الفنية

تعكس القيم الفنية التالية أداء كابل Lmr400 المتماثل التي تقدِّمها شركة زهن جيانغ وورلدبيك للاتصالات المحدودة.

الخبرة في التطبيقات والتركيب

كمادة متعددة الاستخدامات ومنخفضة الفقد خط نقل الإشارات الراديوية الترددية ، ال كابل Lmr400 المتماثل تؤدي أداءً موثوقًا به عبر تطبيقات صناعية وتجارية تتطلب أداءً عاليًا.

• مسارات التغذية الرئيسية للهوائي: تُستخدم على نطاق واسع في محطات القاعدة، وشبكات الراديو المتنقلة الخاصة، وروابط النقل اللاسلكي الخلفية حيث يُعتبر انخفاض فقد الإشارة على غلاف بولي إيثيلين بقطر 10.29 مم أمرًا بالغ الأهمية.

• بنية تحتية خلوية موزعة (DAS): تُشكّل العمود الفقري كابل تغذية الهوائي الذي يربط الهوائيات الموزعة عبر المباني الشاهقة والمرافق العامة.

• اللاسلكي الثابت الصناعي: يوفر وصلات موثوقة للجسور اللاسلكية النقطية-إلى-نقطية، وأنظمة التحكم والإشراف والتحكم في البيانات (SCADA)، والمحطات اللاسلكية الثابتة العاملة حتى تردد 5.8 جيجاهرتز.

إرشادات التركيب من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة:

• التحكم في نصف قطر الانحناء: احتفظ بنصف قطر ثني التركيب على الأقل 25.4 مم (101.6 مم عند الثني المتكرر). وقد يؤدي ثني الكابل كابل LMR400 بشكل حاد إلى انفصال طبقة الفويل عن المادة العازلة.

• تجنب ضغط المادة العازلة: وبما أن البولي إيثيلين الرغوي قابل للانضغاط، تجنب شد رباطات التثبيت بشكل مفرط على الكابل. كابل Lmr400 المتماثل استخدم المشابك المصممة لقطر الغلاف الخارجي الأسود المصنوع من البولي إيثيلين (PE) البالغ ١٠,٢٩ مم لمنع انقطاعات المعاوقة.

• إغلاق التوصيلات ضد العوامل الجوية: دخول الماء إلى موصل غير مغلق بشكل محكم يؤدي إلى تلف الشبكة المجدولة. الكابل منخفض الفقد بمقاومة ٥٠ أوم توصي شركة تشينجيانغ وورلدبيك للاتصالات المحدودة باستخدام غطاء انكماشي بارد أو شريط ذاتي الاندماج على جميع الوصلات الخارجية.

القيمة التجارية ودعم الشركات المصنعة الأصلية (OEM)

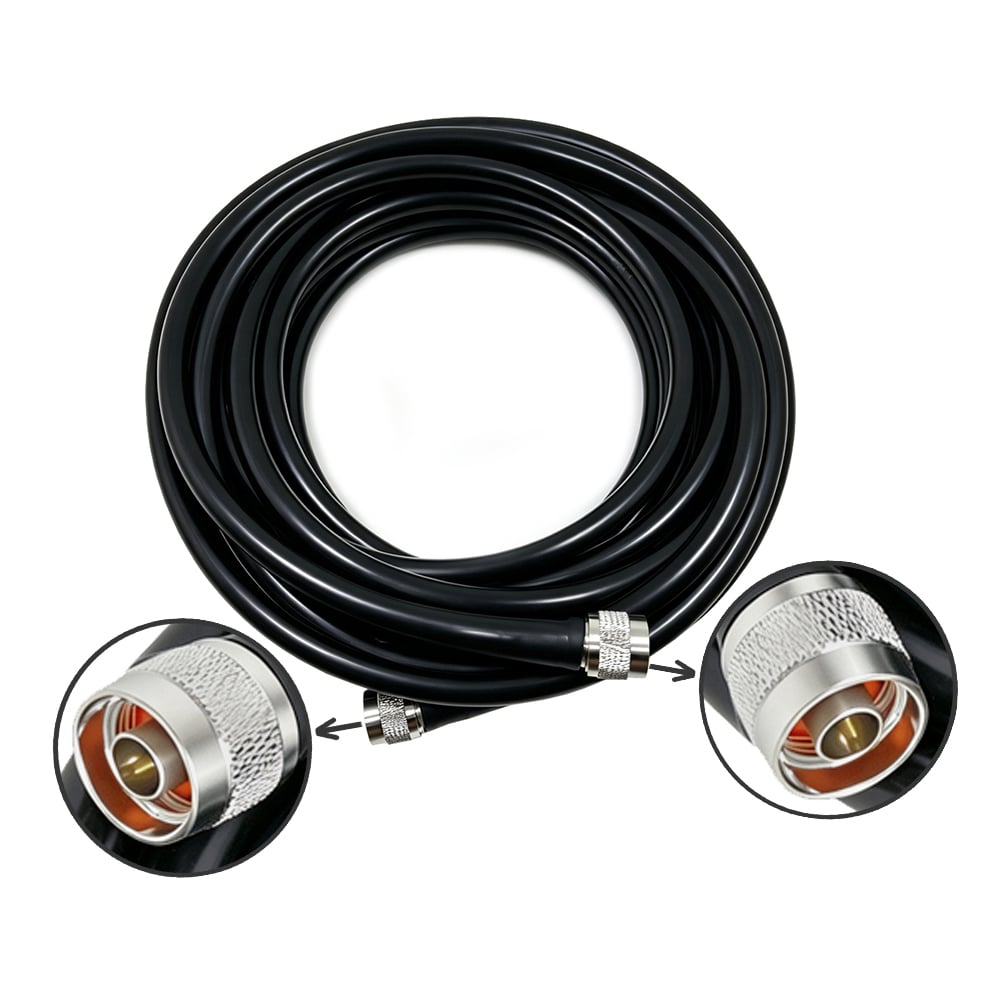

شراء كابل Lmr400 المتماثل مباشرةً من شركة تشينجيانغ وورلدبيك للاتصالات المحدودة يضمن أقصى قيمة تجارية بين الشركات (B2B) وضمانًا فنيًّا عالي المستوى. وتقدِّم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة حلول تصنيع حسب الطلب (OEM) مخصصة للمشترين بالجملة، بما في ذلك طباعة علامات خاصة على الغلاف الخارجي حسب متطلبات المشروع، وأطوال بكرات مخصصة، وتعبئة مُميَّزة بالعلامة التجارية. بالإضافة إلى ذلك، توفر شركة تشينجيانغ وورلدبيك للاتصالات المحدودة تجميعات أسلاك قصيرة جاهزة التوصيل من المصنع، ومزودة بتوصيلات عالية الجودة من النوع N أو SMA أو TNC أو BNC. ويؤدي دمج هذه التجميعات الجاهزة والمفحوصة مسبقًا إلى تسريع وقت تركيب الموقع بشكل كبير، وتقليل تكاليف العمالة، والقضاء على أخطاء التوصيل الميدانية لدى مُجمِّعي الأنظمة. كابل LMR400 تجميعات أسلاك قصيرة جاهزة التوصيل من المصنع، ومزودة بتوصيلات عالية الجودة من النوع N أو SMA أو TNC أو BNC. ويؤدي دمج هذه التجميعات الجاهزة والمفحوصة مسبقًا إلى تسريع وقت تركيب الموقع بشكل كبير، وتقليل تكاليف العمالة، والقضاء على أخطاء التوصيل الميدانية لدى مُجمِّعي الأنظمة. الكابل منخفض الفقد بمقاومة ٥٠ أوم تجميعات أسلاك قصيرة جاهزة التوصيل من المصنع، ومزودة بتوصيلات عالية الجودة من النوع N أو SMA أو TNC أو BNC. ويؤدي دمج هذه التجميعات الجاهزة والمفحوصة مسبقًا إلى تسريع وقت تركيب الموقع بشكل كبير، وتقليل تكاليف العمالة، والقضاء على أخطاء التوصيل الميدانية لدى مُجمِّعي الأنظمة.

الأسئلة الشائعة (FAQ)

س: ما الفرق الهيكلي الرئيسي بين كابل LMR400 المحوري وكابل RG8؟

أ: كابل Lmr400 المتماثل الذي تُنتجه شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يستخدم عازلًا من البولي إيثيلين الرغوي المحقون بالغاز وهيكل درع مزدوج يتكون من شريط ألومنيوم ونسج، بينما يستخدم كابل RG8 القياسي بولي إيثيلين صلب ونسجًا واحدًا. وهذا يسمح لـ كابل LMR400 بتقديم تضعيف أقل بكثير عبر الترددات العالية.

س: هل يناسب كابل LMR400 المحوري التثبيت الخارجي طويل الأمد؟

ج: نعم. تقوم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة بتغليف كابل Lmr400 المتماثل بغلاف أسود من البولي إيثيلين عالي الكثافة والمقاوم للأشعة فوق البنفسجية بقطر ١٠,٢٩ مم، ومصمم لتحمل الظروف الجوية القاسية في الأماكن المفتوحة. ويجب دائمًا التأكد من إحكام غلق الموصلات للحفاظ على خط نقل الإشارات الراديوية الترددية جفاف سريع.

س: ما مستوى التضعيف الذي يمكنني توقعه من هذا الكابل منخفض الفقد بممانعة ٥٠ أوم عند تردد ٢,٤ جيجاهرتز؟

ج: في ظل ظروف التشغيل القياسية، يظهر كابل Lmr400 المتماثل الذي تُنتجه شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تضعيفًا قدره حوالي ١٩,٧ ديسيبل لكل ١٠٠ متر عند تردد ٢,٤ جيجاهرتز.
