كابل محوري منخفض الفقد LMR600 بمقاومة ٥٠ أوم

نظرة عامة على المنتج

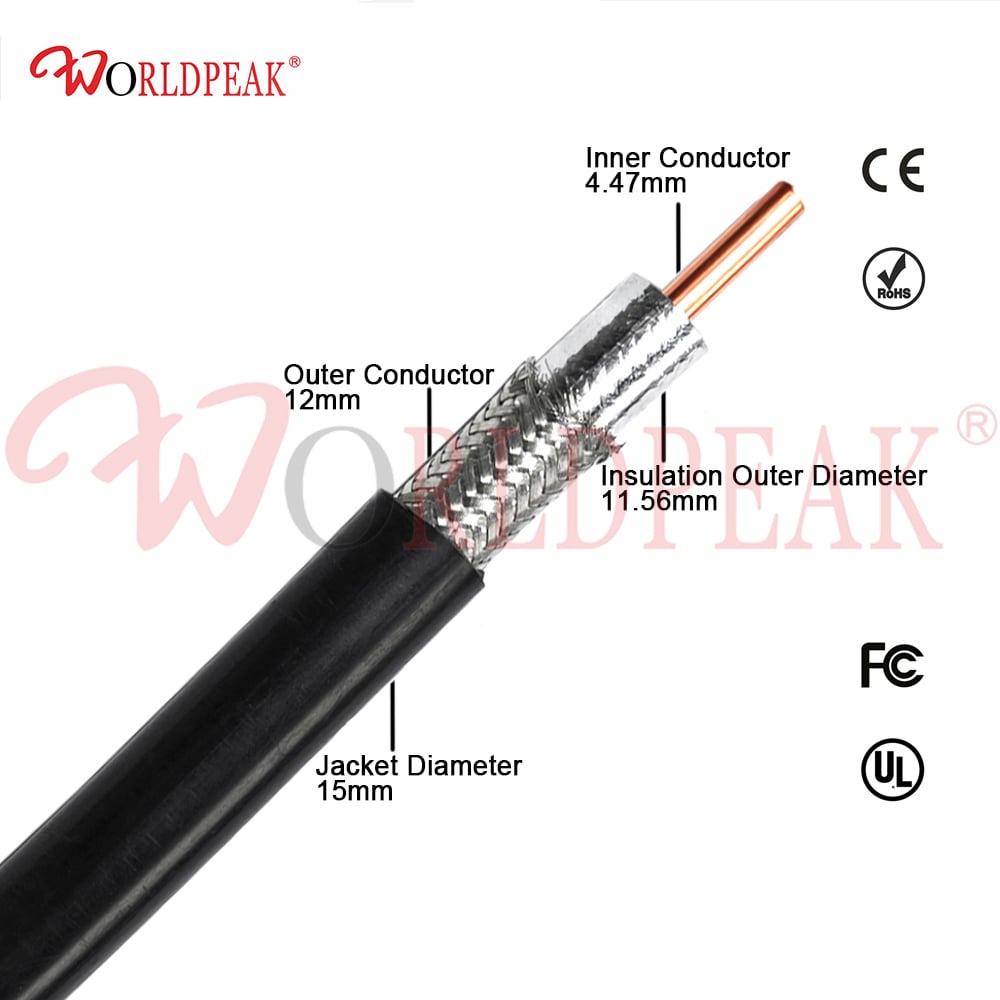

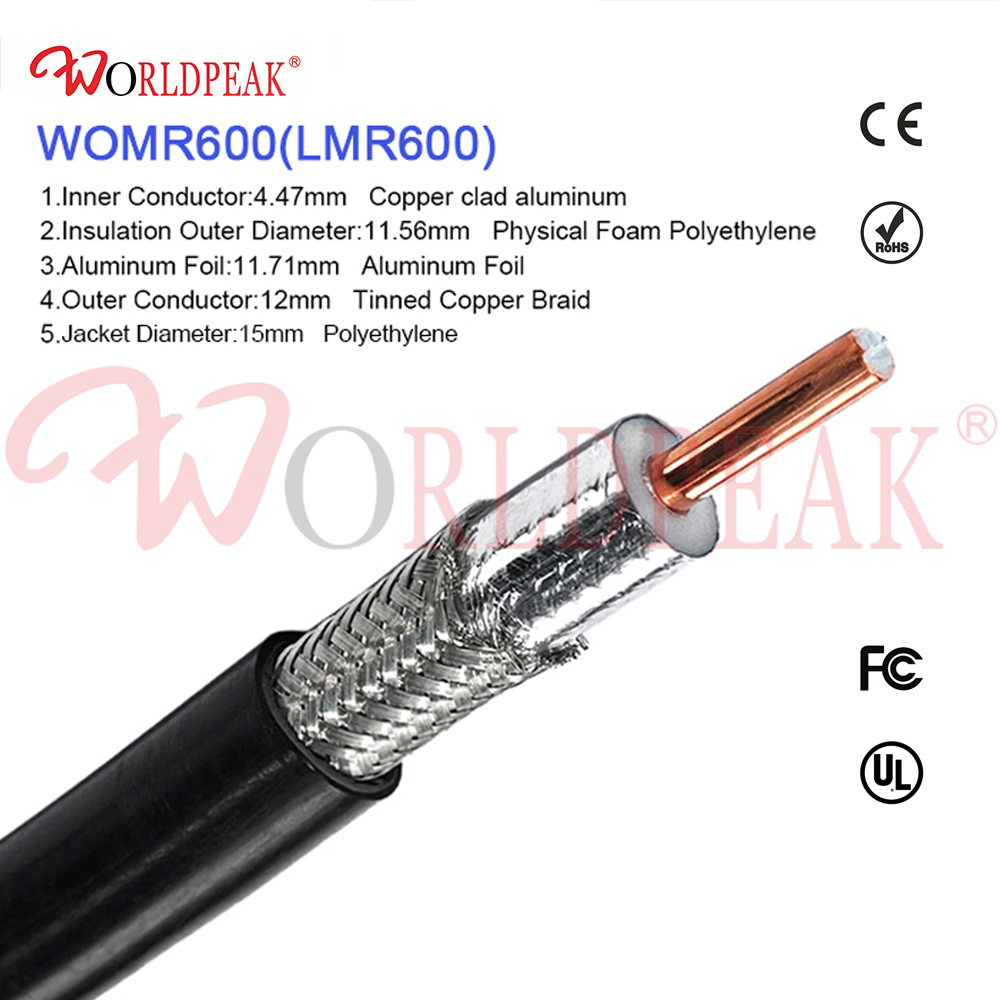

الأنابيب كابل شعاعي LMR600 مُصنَّع من قِبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، وهو كابل متين جدًّا وفائق الكابل منخفض الفقد بمقاومة ٥٠ أوم تم تصميمه خصيصًا لشبكات عالية السعة خط نقل الإشارات الراديوية الترددية يتميَّز بقطر خارجي أسود من مادة البولي إيثيلين يبلغ ١٥٫٠٠ مم، وهذا الكابل كابل lmr600 يضم موصلًا مركزيًّا ضخمًا من النحاس العاري الصلب بقطر ٤٫٤٧ مم، وعازلًا رغويًّا من البولي إيثيلين بقطر ١١٫٥٦ مم، وموصلًا خارجيًّا من شريط الألومنيوم بقطر ١٢٫٠٠ مم، وضفيرة عامة من النحاس المطلي بالقصدير بقطر ١٢٫٦٠ مم. وقد صُمِّم هذا الكابل لتشغيل كابل تغذية الهوائي على مسافات طويلة، وأنظمة التوزيع الداخلي للهاتف الخلوي (DAS)، وتوزيع الإشارات اللاسلكية على مسافات طويلة، حيث يتميَّز كابل شعاعي LMR600 يقلل من التوهين إلى أدنى حد مع الحفاظ على سلامة هيكلية استثنائية. وتزود شركة تشنجيانغ وورلدبيك للاتصالات المحدودة هذه المنتج الفاخر الكابل منخفض الفقد بمقاومة ٥٠ أوم إلى مُدمِّجي الاتصالات السلكية واللاسلكية العالمية الذين يطلبون جودةً لا تُقبل أي تنازلات عنها خط نقل الإشارات الراديوية الترددية الأداء.

وصف مفصل

الأنابيب كابل شعاعي LMR600 يمثّل هذا الكابل الطبقة العليا في تصميم كابلات التردد اللاسلكي المرنة، ويُسدّ الفجوة الأداءية بين الكابلات القصيرة المتوسطة والكابلات الأساسية النحاسية المموجة الصلبة. وتنتج هذا الكابل شركة تشنجيانغ وورلدبيك للاتصالات المحدودة. الكابل منخفض الفقد بمقاومة ٥٠ أوم يوفّر خصائص توهين رائدة في القطاع، وذلك بفضل مساحة مقطعه العرضي الكبيرة وعازله الرغوي المتقدم الذي يُحقن بالغاز. وعند تكوين نظامٍ حرجٍ للغاية خط نقل الإشارات الراديوية الترددية ، يختار مصممو الأنظمة كابل lmr600 للتأكد من وصول أقصى قدر ممكن من طاقة الإشارة إلى طرفي الهوائي. وتتكوّن الطبقة المعدنية المصنوعة من الألومنيوم الملصق من كابل شعاعي LMR600 يوفر تغطية عالية التردد مستمرة بنسبة ١٠٠٪، بينما يضيف الغلاف الخارجي المجدول من النحاس المطلّي بالقصدير تدعيمًا ميكانيكيًّا وحمايةً ضد التداخلات ذات التردد المنخفض، مما يُحقِّق فعالية إجمالية في التدريع تتجاوز ٩٠ ديسيبل. وتقوم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة باختبارات إنتاج صارمة على كل لفافة من كابل شعاعي LMR600 ، ما يوفِّر للشركاء في قطاع الأعمال (B2B) توازنًا مثاليًّا بين الاستقرار الحراري والمتانة الميكانيكية والكفاءة الكهربائية.

الميزات الرئيسية والمزايا التقنية

تُصنِّع شركة تشينجيانغ وورلدبيك للاتصالات المحدودة كابل شعاعي LMR600 باستخدام موصلات وأوساط عازلة راديوية عالية الجودة لتحقيق مقاييس استثنائية في خط نقل الإشارات الراديوية الترددية الأداء.

• أداء استثنائي منخفض التوهين: العازل البولي إيثيلين الرغوي بقطر ١١,٥٦ مم الموجود داخل كابل شعاعي LMR600 يدعم سرعة انتشار ممتازة تبلغ ٨٧٪. وهذه القيمة المنخفضة لثابت العزل تقلِّل بشكل كبير من امتصاص الإشارة، ما يجعل هذا الكابل منخفض الفقد بمقاومة ٥٠ أوم الخيار الأمثل للتطبيقات طويلة المدى في مجال كابل تغذية الهوائي التركيبات التجارية.

• سلامة التدريع ذي الطبقتين: بالجمع بين شريط ألومنيوم ملصق بسمك ١٢٫٠٠ مم وغطاء نحاسي مجدول مطلي بالقصدير بقطر ١٢٫٦٠ مم، فإن كابل lmr600 يحقّق فعالية درع تزيد عن ٩٠ ديسيبل. وهذا يضمن أن خط نقل الإشارات الراديوية الترددية يبقى محصنًا ضد التداخل الكهرومغناطيسي البيئي والتشويش المتبادل المحيط.

• التخفيف من فقدان التيار المستمر في الموصل: وبفضل قلب داخلي صلب من النحاس المطلي (BC) بقطر ٤٫٤٧ مم، فإن كابل شعاعي LMR600 يخفض مقاومة الموصل المركزي للتيار المستمر إلى ١٫٧ أوم/كم فقط. وعلى الرغم من أن الغلاف الخارجي الأكبر بقطر ١٥٫٠٠ مم يزيد من الوزن (٠٫٢١٨ كجم/متر) ويتطلب نصف قطر انحناء أدنى، فإن الانخفاض الناتج في فقدان الإشارة يحسّن ميزانية الاتصال في النظام تحسينًا جذريًّا.

• مقارنات هندسية معيارية:

  • مقابل كابل RG213 (قطر خارجي ١٠٫٣ مم، عازل بولي إيثيلين صلب): الأنابيب كابل شعاعي LMR600 المنتج من شركة تشنجيانغ وورلدبيك للاتصالات المحدودة يوفّر أرقام احتواء متفوّقةٍ بشكل كبير بسبب تركيبته الرغوية ودرعه المزدوج.

  • مقابل كابل LMR400 (قطر خارجي ١٠٫٣ مم): حيث تسمح القيود المكانية بملف كابل بقطر ١٥٫٠٠ مم، فإن هذا الخيار يُفضَّل على كابل LMR400 لتخفيض إجمالي فقدان النظام بنسبة تقارب النصف في المسافات الطويلة. كابل lmr600 يُفضَّل هذا الخيار على كابل LMR400 لتخفيض إجمالي فقدان النظام بنسبة تقارب النصف في المسافات الطويلة.

  • مقارنةً بكابل LDF4-50A (نحاس مموج قطره ١٥٫٨ مم): على الرغم من أن الكابلات المموجة توفر فقدانًا منخفضًا، فإن كابل شعاعي LMR600 يوفِّر سهولة أكبر في التوجيه وسرعة أعلى في التوصيل الميداني دون الحاجة إلى أدوات توسُّع متخصصة.

المعلمات الفنية

يوضِّح الجدول أدناه المواصفات الفنية المرجعية لـ كابل شعاعي LMR600 التي تزودها شركة تشنجيانغ وورلدبيك للاتصالات المحدودة.

الخبرة في التطبيقات والتركيب

كمعدة ثقيلة خط نقل الإشارات الراديوية الترددية ، ال كابل شعاعي LMR600 يتفوق في أنظمة الاتصالات عالية القدرة والبعيدة المدى.

• كابلات التغذية لمجموعة هوائيات المحطات القاعدية: يعمل كعنصر رئيسي كابل تغذية الهوائي يربط أجهزة الإرسال والاستقبال المركّبة على الأبراج بالمعدات الأرضية، ويحافظ على أقصى قوة إشارة عبر كابلات سوداء من البولي إيثيلين بقطر ١٥٫٠٠ مم.

• الهياكل الأساسية لأنظمة التوزيع الداخلي للهاتف الخلوي: يعمل كخط توزيع رئيسي في مشاريع تغطية المباني الكبيرة التي تتطلب أدنى انخفاض ممكن في الإشارة.

• روابط لاسلكية عالية القدرة: يُستخدم كوسيلة اتصال رئيسية بين جسور المايكروويف ثنائي الاتجاه وأنظمة الراديو الثابتة الصناعية العاملة حتى تردد ٥,٨ جيجاهرتز.

تعليمات التركيب من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة:

• التحكم في نصف قطر الانحناء: احتفظ بنصف قطر انحناء أدنى أثناء التركيب قدره ٣٨,١ مم (١٥٢,٤ مم عند الانحناء المتكرر). إن انحناء كابل lmr600 بشكل شديد قد يؤدي إلى انفصال طبقة الفويل الملصقة عن عازل الرغوة.

• حماية العازل: وبما أن عازل البولي إيثيلين الرغوي قابل للانضغاط، تجنب تشديد القابض على كابل شعاعي LMR600 . وثبّت دائمًا الحاملات المصممة خصيصًا لغلاف البولي إيثيلين الأسود بقطر ١٥,٠٠ مم.

• العزل الخارجي ضد الطقس: تسرب الرطوبة يؤدي إلى تدهور أداء كابل تغذية الهوائي بسرعة. وتوصي شركة تشنجيانغ وورلدبيك للاتصالات المحدودة بتثبيت غطاء واقي ضد الطقس أو شريط سيليكون ذاتي الالتصاق على جميع نقاط الاتصال الخارجية.

القيمة التجارية ودعم الشركات المصنعة الأصلية (OEM)

اختيار شركة تشنجيانغ وورلدبيك للاتصالات المحدودة كمورد رئيسي لك كابل شعاعي LMR600 يُوفّر مزايا تجارية واضحة لمقاولي الاتصالات. وتدعم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة التخصيص الشامل حسب متطلبات الشركات المصنعة الأصلية (OEM)، بما في ذلك طباعة أغلفة مخصصة، وترميز الألوان، وأطوال بكرات مُعدَّة خصيصًا لتسهيل تركيبها في الموقع. كما يمكن للعملاء من القطاع التجاري-التجاري (B2B) طلب تجميعات جاهزة تم فحصها مسبقًا في المصنع كابل lmr600 مزوَّدة بمُوصِلات من النوع N أو SMA أو TNC أو BNC. ويؤدي شراء أسلاك القفز الجاهزة المُنهية مسبقًا مباشرةً من شركة تشنجيانغ وورلدبيك للاتصالات المحدودة إلى القضاء على أخطاء التوصيل الميدانية، وتخفيض تكاليف تركيب الموقع، وضمان موثوقية تشغيلية طويلة الأمد لـ الكابل منخفض الفقد بمقاومة ٥٠ أوم البنية التحتية

الأسئلة الشائعة (FAQ)

س: ما الذي يجعل كابل LMR600 المحوري أفضل من كابل RG213 في خطوط التغذية الطويلة؟
أ: كابل شعاعي LMR600 مُصنَّع من قِبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، ويتميَّز هذا الكابل بموصل مركزي أكبر بكثير وعازل من البولي إيثيلين الرغوي مقارنةً بالعازل الصلب من البولي إيثيلين في كابل RG213. وتسمح هذه البنية للكابل كابل lmr600 بالتحقيق في توهين إشارة أقل بشكلٍ كبير على المسافات الطويلة.

س: هل كابل LMR600 المحوري مناسب للظروف الجوية القاسية في الهواء الطلق؟
ج: نعم. تغلف شركة زهينجيانغ وورلدبيك للاتصالات المحدودة كابل شعاعي LMR600 بكوفية سوداء متينة مقاومة للعوامل الجوية يبلغ قطرها ١٥٫٠٠ مم من البولي إيثيلين، وهي قادرة على التحمُّل في نطاق درجات حرارة التشغيل من -٤٠ إلى +٨٥ °م، وكذلك التعرُّض الشديد للأشعة فوق البنفسجية.

س: ما هو التوهين النموذجي لهذا الكابل منخفض الفقد ذو المقاومة ٥٠ أوم عند تردد ٢٫٤ جيجاهرتز؟
ج: وفقًا للبيانات المرجعية الصادرة عن شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، فإن كابل شعاعي LMR600 يُظهر توهينًا يبلغ حوالي ١١٫٨ ديسيبل لكل ١٠٠ متر عند تردد ٢٫٤ جيجاهرتز.
