كابل ترياكسيال تي آر بي-١٤٢ — مقاومة ٥٠ أوم، كابل مُدرَّع مزدوج

نظرة عامة على المنتج

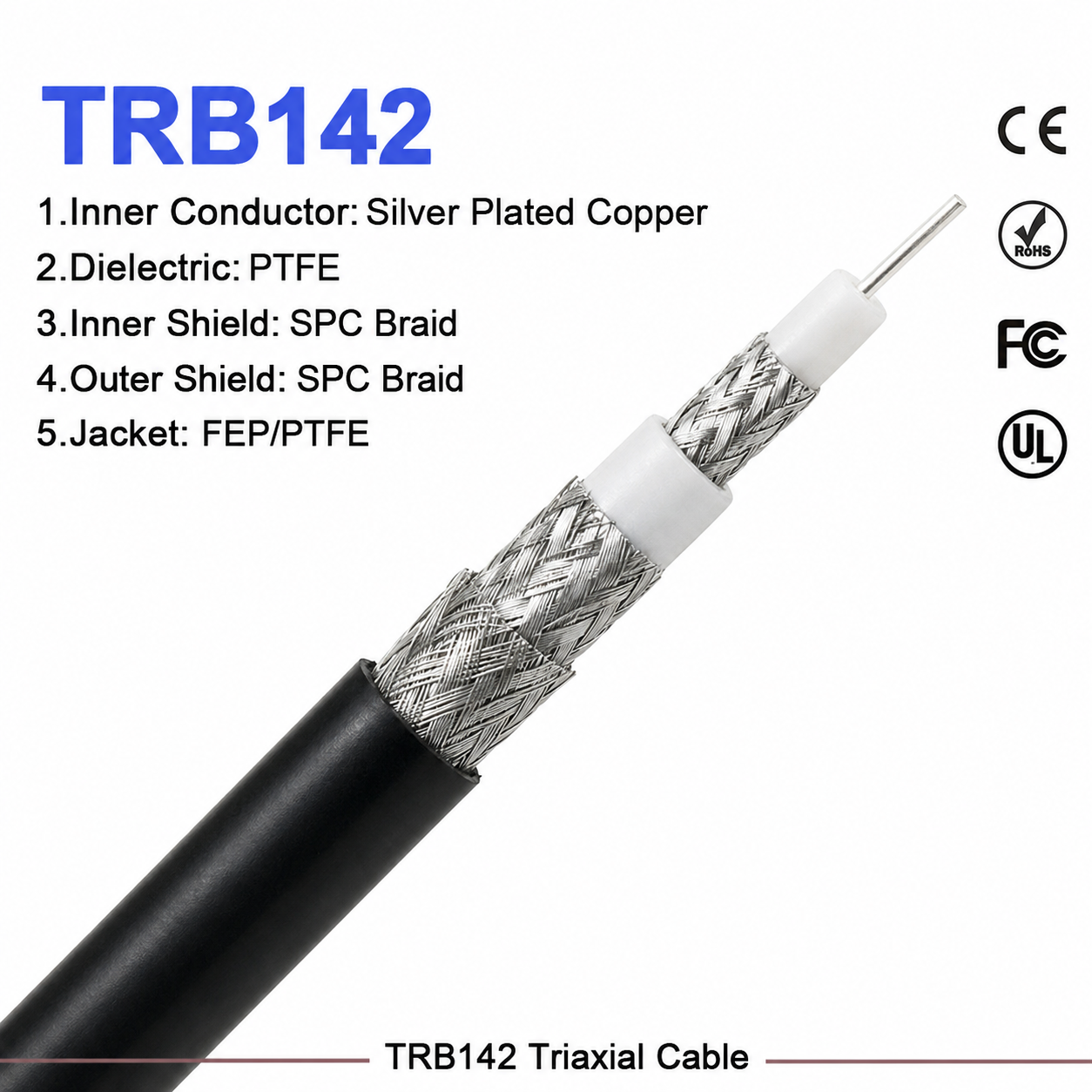

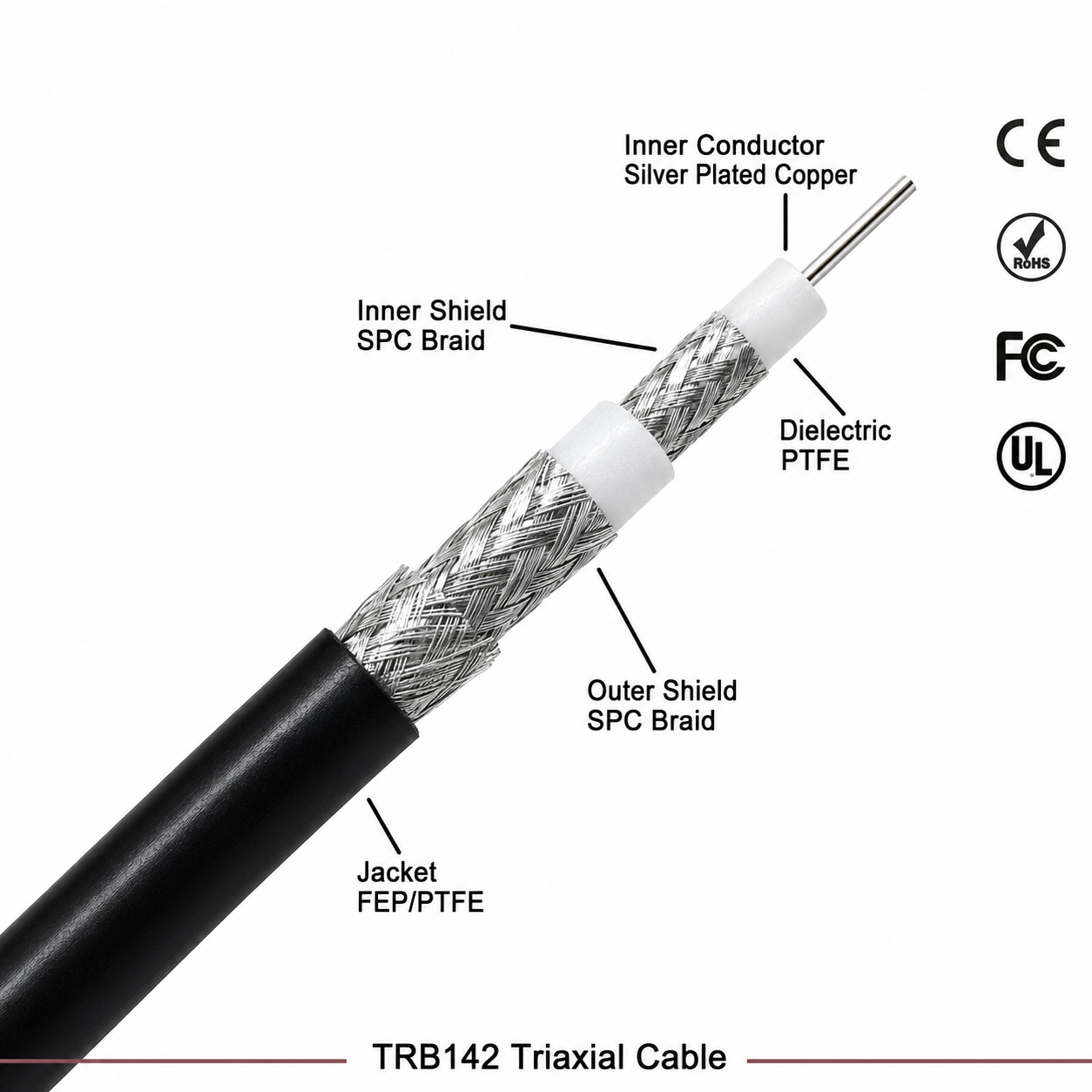

ال كابل ثلاثي المحاور TRB142 المصنعة من قبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هو ذو دقة عالية كابل محمي TRB142 مُصمَّم خصيصًا لأجهزة القياس منخفضة الضوضاء واختبار الخصائص شبه الموصلية. ويتميز هذا الكابل بتصميم درع مزدوج، كابل ثلاثي المحاور مقاومته ٥٠ أوم ويستخدم درع حماية داخليًّا يُطبَّق عليه جهد كهربائي مماثل لجهد الموصل المركزي، ما يلغي تيار التسرب العازل بكفاءة. وبموصل مركزي صلب من النحاس المطلي بالصلب (SPCCS)، وعازل مزدوج من مادة البوليتيتفلوروإيثيلين (PTFE)، وغلاف خارجي من مادة الإيثيلين فلوريد البروبيلين (FEP) قطره ٦,٢٠ مم، فإن كابل ثلاثي المحاور TRB142 يكفل عزلًا مثاليًّا للإشارات عبر نطاق درجات الحرارة التشغيلية من -٥٥°م إلى +٢٠٠°م. وهو مثالي ل setups أجهزة القياس الجهدية-التيارية (SMU) والمقاييس الإلكترونية، وهذا مُحْمَى تآزرِيًّا يوفِّر دقة قياس على مستوى الفيمتو أمبير في التطبيقات الاختبارية الحاسمة.

وصف مفصل

تتطلّب بيئات الاختبار الدقيقة وصلات انتقال متخصصة لمنع تسرب التيارات المجهرية التي قد تُفسد البيانات الاختبارية الحاسمة. إن كابل ثلاثي المحاور TRB142 من إنتاج شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يوفّر بنية متطوّرة ذات درعَين مُصمَّمة خصيصًا لتلبية متطلبات الأداء الصارمة لقياسات التيار على مستوى الفيمتو أمبير، وأجهزة القياس الكهربائية، وتحليل أشباه الموصلات.

تتيح كابلات المحور المدرَّعة ذات الدرع الواحد القياسي تسرب الإشارة عبر طبقاتها العازلة عند قياس التيارات دون النانو أمبير. وعلى العكس من ذلك، فإن كابل ثلاثي المحاور TRB142 يضم درعًا داخليًّا من نسيج نحاسي مطليٍ بالفضة، منفصلًا عن الموصل المركزي بعازل عالي النقاء من مادة البولي تترافلوروإيثيلين (PTFE) بقطر ٢,٩٥ مم. وعندما يعمل هذا الدرع الداخلي كدرع نشط (غارد)، ينخفض الجهد الكهربائي عبر العازل الداخلي إلى ما يقارب الصفر، ما يمنع التيارات المسربة من التداخل مع استقبال الإشارة.

تُعزل الطبقة العازلة الخارجية المصنوعة من مادة البولي تترافلوروإيثيلين (PTFE) بسماكة ٤٫٥٠ مم عن درع الحماية الداخلي بواسطة درع خارجي ثانٍ مكوَّن من سلك نحاسي مطلي بالفضة ومجدول بسماكة ٥٫٣٠ مم. ويتصل هذا الدرع الخارجي بالأرضيّة النظامية، مكوِّنًا حاجزًا متينًا ضد التداخل الكهرومغناطيسي (EMI)، وفي الوقت نفسه يعمل كمسار عائد آمن لتيارات الحماية. كابل ثلاثي المحاور TRB142 يتحمّل ظروفًا كيميائية قاسية، وإجهادات ميكانيكية، وتقلبات حرارية تتراوح بين -٥٥°م و+٢٠٠°م. شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يوفّر هذا كابل قياس منخفض الضوضاء لضمان استقرار جودة الإشارة، وانخفاض شديد في السعة الطرحيّة، وموثوقية طويلة الأمد في البيئات المخبرية والصناعية الحساسة.

الميزات الرئيسية

• البناء ذي الدرعين: يتضمّن درعين مجدولين من السلك النحاسي المطلي بالفضة، يفصل بينهما طبقات عازلة عالية الجودة من مادة البولي تترافلوروإيثيلين (PTFE)، وذلك لتوفير الحماية الفعّالة والت shield ضد التداخل الكهرومغناطيسي (EMI).

• القضاء الفعّال على التسريب: صمّم بحيث يمكن توصيل الدرع الداخلي بالجهد الإشاري، مما يلغي تدرجات الجهد والتيار التسريبية عبر المادة العازلة.

• استقرار حراري عالي: مُصنَّعٌ بعازل عالي الجودة من مادّة البولي تترافلوروإيثيلين (PTFE) وبغلاف متين من مادّة الفلوروايثيلين البروبيلين (FEP)، ليؤدي وظيفته بموثوقية في مدى حراري يتراوح بين -٥٥°م و+٢٠٠°م.

• أداء منخفض الضجيج: تقلِّل المواد المُحسَّنة من امتصاص العازل والضجيج الميكانيكي، ما يجعله خياراً موثوقاً به كابل قياس منخفض الضوضاء .

• مقاومة كهربائية دقيقة تبلغ ٥٠ أوم: يتوافق مع أجهزة القياس عالية التردد القياسية، مما يقلل من أخطاء الانعكاس أثناء الاختبارات الديناميكية.

• توافق واسع مع الموصلات: مُصمَّم للاندماج السلس مع واجهات موصلات TRB ثلاثية الأسلاك وموصلات Twinax ثنائية الأسلاك القياسية.

المواصفات الفنية

المزايا التقنية والتحليل المتعمق

مبدؤ التحصين النشط في الكابلات ثلاثية المحاور

في الاختبارات ذات التيار المنخفض، تسمح مقاومة العزل للمواد العازلة القياسية في الكابلات بمرور تيارات تسرب ضئيلة جدًّا من موصل الإشارة إلى الأرض. إن كابل ثلاثي المحاور TRB142 المصنعة من قبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يُلغي هذه الآلية الخطأ باستخدام ترتيب درع وقائي مُغذًّى. حيث يُشغِّل مُضخِّم الأدوات درع الحماية الداخلي ليصل إلى نفس الجهد الكهربائي لمُوصِّل المركز بالضبط. وبما أن فرق الجهد عبر المادة العازلة الداخلية المصنوعة من البوليترافلوروإيثيلين (PTFE) يصبح صفريًّا، فلا يمكن لتيار التسرب أن يخرج من مسار الإشارة. ويظل الدرع الخارجي لـ كابل ثلاثي المحاور مقاومته ٥٠ أوم موصولًا بالأرض، مما يحوِّل تيارات الضوضاء الخارجية بعيدًا عن الدائرة بأمانٍ نحو الأرض.

مقارنة الأداء الهيكلي

• كابل TRB142 ثلاثي المحاور مقابل كابل محوري قياسي: يتكوَّن الكابل المحوري من موصل واحد ودرع شبكي واحد، ما يجعله عُرضة لتيارات التسرب العازلية عند تقييم إشارات أصغر من البيكو أمبير. أما مُحْمَى تآزرِيًّا هندسة كابل ثلاثي المحاور TRB142 فيوفِّر طبقة حماية ثانوية، مما يقلِّل تيار التسرب العازلي بعدة رتَب من المقدار.

• كابل ترياكسيال TRB142 مقابل كابل تواينيكسيل: تحتوي كابلات التواينيكسيل على موصلين داخليين داخل درع واحد لنقل الإشارات التفاضلية. أما كابل ثلاثي المحاور TRB142 فهو يستخدم موصلًا مركزيًّا واحدًا محاطًا بدرعين متحدين بشكلٍ تركيزي، ما يجعله مناسبًا تحديدًا للاختبارات أحادية الطرف المُحميَّة ذات الممانعة العالية، وليس لنقل البيانات التفاضلية.

التطبيقات الأساسية

• الاختبار المُعامل أشباه الموصلات: يوفر وصلات عزل عالية بين وحدات المصدر-القياس (SMUs) ومحطات اختبار الرقائق، ويمنع تسرب الكابل أثناء التوصيف دون البيكوأمبير.

• القياسات الجهدية ذات الممانعة العالية: يتصل بأجهزة القياس الكهربائية وأجهزة قياس الجهد ذات المدخلات عالية الممانعة، لمنع أخطاء تسرب العازل في الأبحاث الحساسة للمواد.

• التوصيف السعة-الجهد (C-V): يُستخدم كوصلة منخفضة الضوضاء لقياس سعة اتصال أشباه الموصلات، حيث يلزم استقرار المعاوقات الجانبية للكابل للحصول على قراءات دقيقة.

• أجهزة المختبرات البحثية: يُستعمل في أبحاث الفيزياء المتقدمة وعلوم المواد والإلكترونيات الحيوية التي تتطلب أقصى عزل ممكن بين خطوط الإشارات منخفضة المستوى والأرض.

القيمة التجارية والتخصيص حسب متطلبات الشركات المصنعة الأصلية

التعاون مع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يقدّم مزايا فنية شاملة ومرونة تجارية للشركات المتكاملة لأنظمة الأعمال وللمصنّعين المعدات:

• خدمات التجميع في المصنع: شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يوفّر تجميعات مُنهية مسبقًا كابل ثلاثي المحاور TRB142 مزوَّدة بموصِلات TRB ذات ثلاث نقاط اتصال، أو محولات BNC ثلاثية المحاور، أو خيارات واجهات مخصصة.

• التحقق الصارم من الجودة: كل كابل قياس منخفض الضوضاء يتم إنتاج التجميع بواسطة شركة زهينجيانغ وورلدبيك للاتصالات المحدودة ويخضع لاختبار كامل لعزل الدرع للتأكد من مقاومة العزل العالية بين درع الحماية الداخلي ودرع الأرض الخارجي.

• خيارات تخصيص OEM: شركة زهينجيانغ وورلدبيك للاتصالات المحدودة يدعم أطوال كابلات مخصصة، وتغليف على بكرات خاصة، وتلوين الغلاف لتمييز الأنواع، ووضع علامات تسلسلية على الأطوال لأوامر الشراء بالكميات الكبيرة حسب متطلبات الشركات المصنعة الأصلية.

الأسئلة الشائعة (FAQ)

لماذا يتفوّق كابل TRB142 المحمي على الكابل المحوري القياسي في اختبارات التيارات المنخفضة؟

أ كابل محمي TRB142 يسمح ذلك بأن يُطبَّق على الدرع الداخلي نفس الجهد الكهربائي الذي يطبق على موصل الإشارة المركزي. وهذا يلغي التدرج الجهد عبر العازل الرئيسي، ما يوقف التيارات التسريبية من تشويه القياسات دون ١ نانوأمبير.

ما أنواع الموصلات المتوافقة مع كابل الترياكسيال TRB142؟

ال كابل ثلاثي المحاور TRB142 المصنعة من قبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة متوافق تمامًا مع موصلات TRB القياسية ذات الثلاثة أسنان ومع واجهات التويناكس ذات السنين الاثنين المستخدمة في أنظمة القياس الدقيقة.

ما الاحتياطات الواجب اتخاذها عند تركيب كابل ترياكسيال مقاومته ٥٠ أوم؟

احتفظ بنصف قطر الانحناء الأدنى البالغ ٣٢ مم أثناء التركيب لحماية طبقات البوليتيتفلورإيثيلين الداخلية في كابل ثلاثي المحاور مقاومته ٥٠ أوم . علاوةً على ذلك، تأكَّد من أن يتصل الدرع الداخلي حصريًّا بطرف الحماية الخاص بالجهاز وليس بالأرض، بينما يتوصَّل الدرع الخارجي بأرض الجهاز.
