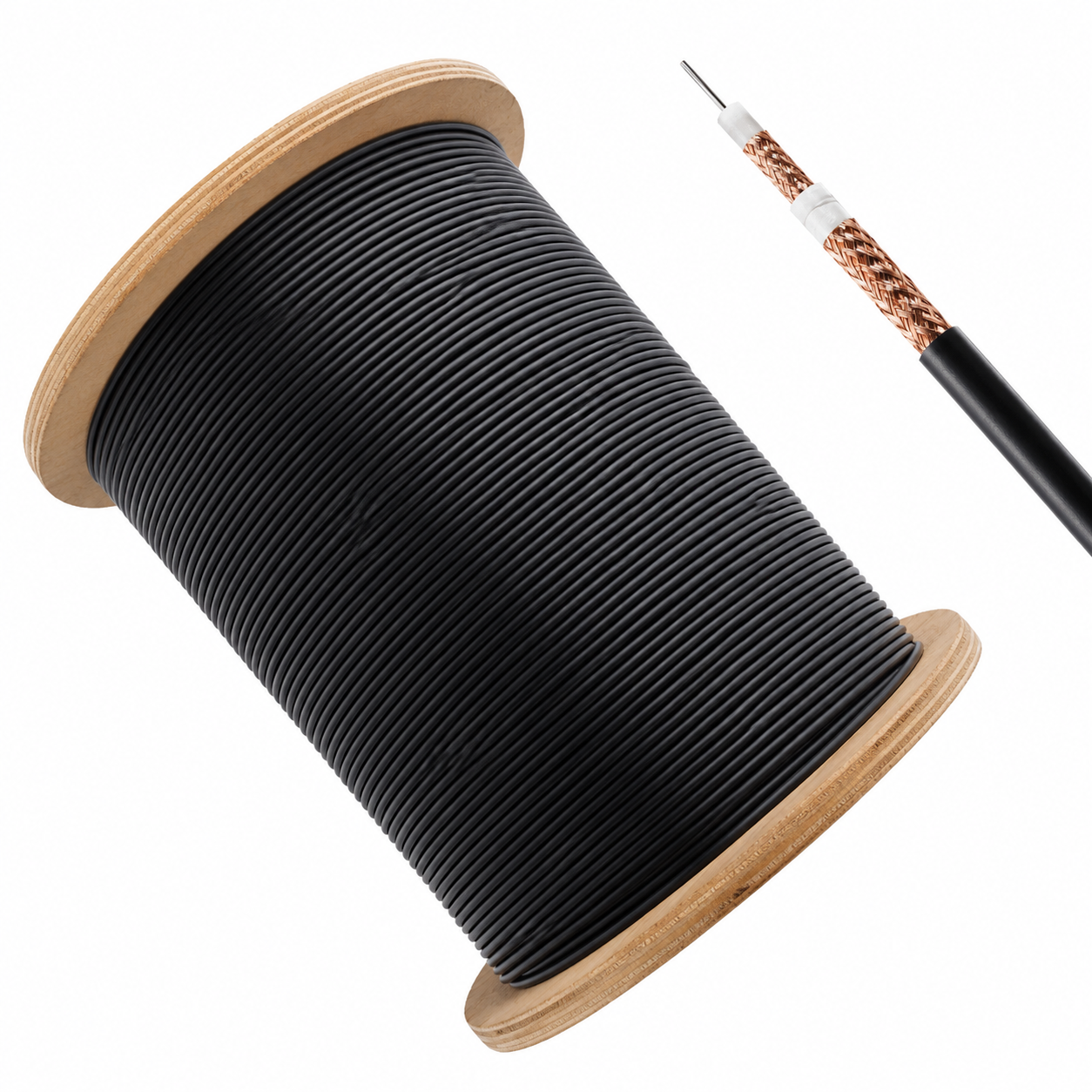

كابل ترياكسيال تي آر بي-١٧٩ — مقاومة ٧٥ أوم، كابل مُدرَّع مزدوج

نظرة عامة على المنتج: كابل ثلاثي المحاور طراز TRB179

كابل ثلاثي المحاور طراز TRB179، الذي صمّمته شركة تشينجيانغ وورلدبيك للاتصالات المحدودة، هو كابل محوري محمي عالي الجودة مقاومته ٧٥ أوم، مُصمَّم لتطبيقات القياس عالي الدقة ومنخفض الضوضاء. ويتكوّن هذا الكابل من هيكل درع مزدوج متطوّر، ما يعزل الإشارات الحرجة الخاصة بالاختبار عن التداخل الكهرومغناطيسي (EMI) الناتج عن البيئة، ويقضي على التيارات التسريبية العازلة. وبفضل غلافه الخارجي المتين المصنوع من مادة FEP بقطر ٣,٥٠ مم، والعوازل عالية النقاء المصنوعة من مادة PTFE، يوفّر هذا الكابل المنخفض الضوضاء استقرارًا حراريًّا استثنائيًّا في نطاق درجات حرارة التشغيل من -٥٥°م إلى +٢٠٠°م.

تم تصميم كابل TRB179 المحمي خصيصًا لاختبارات الخصائص شبه الموصلة، وتجهيزات الكهرمتر، وأجهزة البحث في التيارات المنخفضة، وهو يضمن سلامة الإشارة على مستوى الفيمتو أمبير. وتوفّر شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تشكيلات كابلية ثلاثية المحاور من طراز TRB179 عالية الموثوقية، مُصمَّمة لتلبية المتطلبات الصارمة لمصنّعي المعدات الأصلية (OEM) في قطاع الأعمال، مما يضمن إيصال الإشارات بدقة في أنظمة الاختبار الحرجة حول العالم.

وصف منتج مفصل

يمثّل كابل TRB179 ثلاثي المحاور حلًّا متقدِّمًا لخطوط النقل، حيث تفشل الكابلات القياسية ذات التوصيل المركزي (الكوаксية) في تحقيق الأداء المطلوب. فبينما تتضمّن الكابلات الكوаксية القياسية موصلًا مركزيًّا واحدًا ودرع أرضيًّا واحدًا، فإن كابل TRB179 ثلاثي المحاور يدمج طبقة عازلة وطبقة نسيجية (بريد) مركزية ثانوية لتكوين نظام فعلي ذي ثلاثة موصلات.

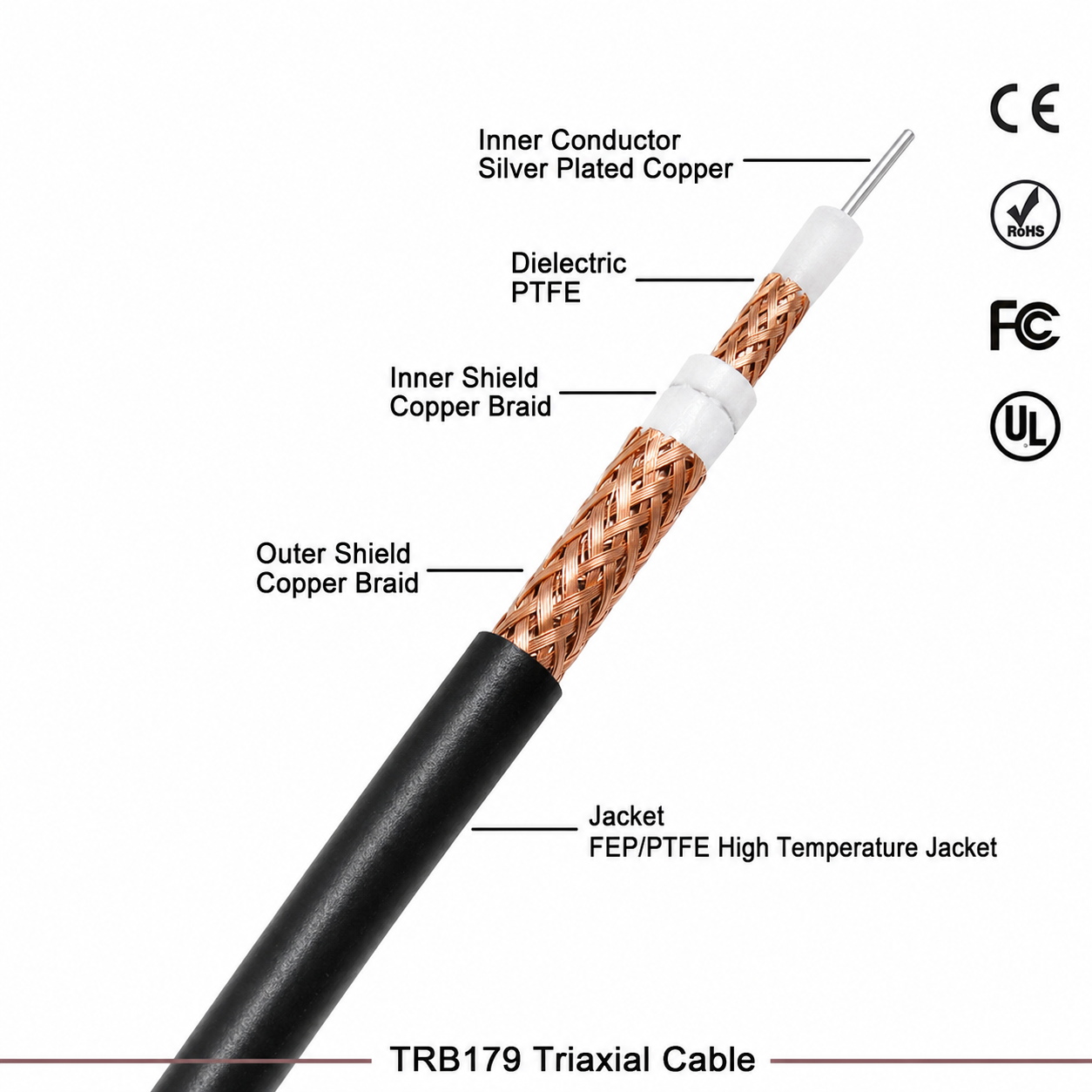

في قلب كابل TRB179 المحمي يوجد موصل من فولاذ مغلفٍ بالنحاس مطليٌ بالفضة، مقاسه ٧ × ٠٫١٠ مم، مُحسَّن للحفاظ على مقاومة كهربائية مميزة ثابتة تبلغ ٧٥ أوم، إلى جانب مرونة ميكانيكية متفوِّقة. ويعزل العازل الداخلي من مادة البوليترافلوروإيثيلين (PTFE) خط الإشارة المركزي عن الضفيرة الواقية الداخلية المصنوعة من النحاس المطلي بالفضة. وعند توصيل هذا الكابل بأجهزة قياس دقيقة جدًّا، تعمل هذه الدرع الداخلي كدرع نشط يُغذَّى بجهد كهربائي مساوٍ تمامًا لجهد الموصل المركزي.

يحيط بالدرع الحامي الداخلي درع عازل خارجي ثانوي مصنوع من مادة البولي تترافلوروإيثيلين (PTFE)، ويُغطى هذا الدرع بدرع نحاسي مغلف بالفضة على شكل سلك مجدول بكثافة عالية، وتُغلف المجموعة بغلاف واقي من مادة الفلوروايثيلين البروبيلين (FEP) بقطر ٣٫٥٠ مم. وبتوصيل الدرع الداخلي إلى جهد متساوٍ، ينخفض الفرق الجهدي الفعّال عبر العازل الداخلي إلى ما يكاد يكون صفراً. ويعمل هذا الأسلوب على إلغاء مسارات التسرب الداخلية في الكابل، ما يمكن مهندسي الاختبار من الحصول على قراءات دقيقة وقابلة للتكرار تصل إلى مستوى الفيمتو أمبير دون تشويه الإشارة أو تداخل الضوضاء الخلفية.

الميزات الرئيسية وملامح المنتج

• هيكل محمي ذي درعَيْن دقيق: يستخدم كابل TRB179 ثلاثي المحاور تركيباً مزدوجاً من الأسلاك المجدولة، يتضمّن درعين منفصلين: درع حماية داخلي ودرع أرضي خارجي، وذلك للقضاء على تسرب الإشارة.

• نقل إشارة منخفض الضوضاء: صُمم كابل القياس عالي الأداء ومنخفض الضوضاء TRB179 ليقلل إلى أدنى حدٍ ممكن الضوضاء الناتجة عن ظاهرة التريبوإلكتريك عند الانثناء الميكانيكي والاهتزازات.

• عازل عالي الجودة من مادتي البولي تترافلوروإيثيلين (PTFE) والفلوروايثيلين البروبيلين (FEP): يتميز بعازل داخلي عالي الجودة من مادة البولي تترافلوروإيثيلين (PTFE) وغلاف خارجي من مادة الفلوروإيثيلين بروبيلين (FEP) مقاوم كيميائيًا بقطر ٣,٥٠ مم للحفاظ على ثابت العزل والسلامة الهيكلية.

• نطاق درجة حرارة تشغيل واسع: يعمل بشكل موثوق في ظروف حرارية قصوى تتراوح بين -٥٥°م و+٢٠٠°م دون التأثير على المرونة الميكانيكية أو الأداء الكهربائي.

• تطابق مقاومة ٧٥ أوم: مُحسَّن لأجهزة القياس عالية التردد ومنخفضة التيار، وتحليل السعة مقابل الجهد (C-V)، وتطبيقات الاختبار المرئي المحمية ذات مقاومة ٧٥ أوم.

• توافق موصلات قياسية في القطاع: متوافق تمامًا مع أنظمة الموصلات القياسية ثلاثية المسامير (TRB) وثنائية المسامير (Twinax) لدمج سلس في بيئات الاختبار الحالية.

المواصفات الفنية

التفوق الهندسي والمزايا التنافسية

آلية الحماية النشطة مقابل الكابل المحوري القياسي

تعاني الكابلات القياسية ذات النواة المركزية من تيار تسرب عازل ناتج عن فروق الجهد بين الموصل المركزي للإشارات والغطاء المجدول الموصول بالأرض. وعند قياس التيارات الأصغر من النانو أمبير أو الفيمتو أمبير، يؤدي هذا التسرب العازلي إلى أخطاء قياس جسيمة. ويُحل كابل TRB179 ثلاثي المحور هذه المشكلة الجوهرية باستخدام الحماية النشطة. فبتحريك الغلاف الداخلي لكابل TRB179 المحمي ليتطابق مع جهد الموصل المركزي، ينخفض فرق الجهد عبر المادة العازلة الأساسية إلى ما يقرب من الصفر، مما يلغي تيارات التسرب بشكل فعّال.

تركيب الكابل ثلاثي المحور مقابل الكابل ثنائي المحور

بينما تستخدم الكابلات ذات المحورين المزدوجين موصلين مركزيين لنقل الإشارات المتوازنة التفاضلية، يعتمد كابل TRB179 ثلاثي المحاور على موصل مركزي واحد محاط بدرعَين منفصلَين متحِدَي المركز. وُضع تصميم كابل twinax لمسارات الإشارات عالية السرعة التفاضلية، أما كابل TRB179 ثلاثي المحاور فهو مُحسَّنٌ للقياسات من النوع الأحادي الطرف، عالي العزل، والمحمي في بيئات الاختبار المنخفضة التيار.

قمع متقدم لضجيج التيبروإلكتريك

يؤدي الحركة الميكانيكية والاحتكاك بين الطبقات العازلة وشبكات الدرع إلى توليد شحنات ساكنة تُعرف باسم ضجيج التيبروإلكتريك. وبصفته كابل قياس منخفض الضجيج متخصصًا، يتضمَّن كابل TRB179 المحمي واجهات من مادة PTFE عالية النقاء تكبح توليد الشحنات. ويضمن هذا التصميم البنيوي ألا تؤدي حركة الكابل أثناء القياس اليدوي أو تشغيل المحطة الآلية إلى توليد قمم تيار زائفة تفسد نقاط البيانات الحساسة.

التطبيقات التقنية واستخدامات الصناعة

• الاختبار المُعامل أشباه الموصلات: يُستخدم على نطاق واسع كاتصال محمي بين وحدات القياس-الإمداد (SMUs) ومحطات اختبار الشرائح لإجراء توصيف جهد-تيار (I-V) عند مستويات التيارات الفيمتو أمبيرية.

• التوصيف السعة-الجهد (C-V): يُستخدم ككابل ثلاثي المحور مقاومته ٧٥ أوم لتوصيل أجهزة قياس السعة-الجهد (C-V) بدقة، لقياس سعة الوصلات شبه الموصلة دون التأثيرات الجانبية غير المرغوب فيها الناتجة عن الكابلات.

• قياسات الإلكتروميتر عالي المقاومة: يسمح بتوجيه كابلات القياس منخفضة الضوضاء للأجهزة الإلكتروميترية وأجهزة قياس التيارات دون البيكو أمبير وأجهزة قياس الجهد عالي المقاومة، حيث يجب التحكم في التيارات الانحرافية الداخلة.

• أجهزة المختبرات البحثية: يُستخدم في مختبرات الفيزياء المتقدمة وتكنولوجيا النانو وعلوم المواد، والتي تتطلب أعلى درجات العزل الإشاري ضد الحقول المغناطيسية والكهربائية الخارجية.

القيمة التجارية بين الشركات والدعم المقدَّم لمصنِّعي المعدات الأصلية (OEM)

توفر شركة تشينجيانغ وورلدبيك للاتصالات المحدودة دعمًا كاملاً للتصنيع حسب الطلب (OEM) والتصنيع بين الشركات (B2B) لمصنّعي الأجهزة العالمية ومُهندسي الاختبار ومُدمِّجي الأنظمة:

• تجميعات الكابلات المخصصة: تُقدِّم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة تجميعات مُنهية في المصنع ومزودة بمُوصِلات TRB ذات ثلاث مسامير، أو محولات BNC ثلاثية المحاور، أو إنهاءات موصلات مخصصة مُصمَّمة خصيصًا لطرازات الأجهزة المحددة.

• ضمان جودة دقيق: يتم اختبار كل تجميعة كابل تنتجها شركة تشينجيانغ وورلدبيك للاتصالات المحدودة بنسبة ١٠٠٪ بدقةٍ عالية لمقاومة العزل بين الدرع والدرع، واستمرارية الإشارة، وقوة التحمل العازلة.

• الطلب بالجملة القابل للتوسُّع والتغليف: تقدم شركة تشينجيانغ وورلدبيك للاتصالات المحدودة أطوال بكرات مخصصة، وتغليف فردي مضاد للكهرباء الساكنة، وألوان غلاف مخصصة، ووضع علامات مترية متسلسلة للطلبات الصناعية بالجملة.

الأسئلة الشائعة (FAQ)

س: ما الميزة الأساسية التي يوفِّرها كابل TRB179 ثلاثي المحاور مقارنةً بكابل coaxial قياسي؟

أ: كابل ترياكسيال TRB179 يحتوي على عازل ثانٍ ودرع حماية داخلي. وعند تشغيله عند نفس الجهد الكهربائي للموصل المركزي، يلغي كابل TRB179 المحمي الفرق في الجهد عبر العازل الداخلي، ما يوقف التيارات التسريبية من إفساد القياسات الأقل من ١ نانوأمبير.

س: ما أنواع الموصلات المتوافقة مع كابل TRB179 المحمي؟

ج: كابل TRB179 الترياكسيالي متوافق تمامًا مع موصلات ترياكسيال قياسية ذات ٣ مسامير (TRB)، وموصلات تواينكسيال ذات مسمارين، وموصلات ترياكسيال متخصصة من نوع BNC، وهي موصلات شائعة الاستخدام في أجهزة القياس الكهربائي عالي الدقة وواجهات وحدات القياس والتحكم في المصادر (SMU).

س: كيف يجب توصيل الدرعين الداخلي والخارجي لكابل ترياكسيال مقاومته ٧٥ أوم؟

ج: لتكوين الحماية بشكل سليم، وصّل الدرع الداخلي لكابل TRB179 الترياكسيالي مباشرةً بمخرج الحماية الخاص بالجهاز، ووصّل سلك البُرَيد المنسوج للدرع الخارجي بالأرضية المعدنية للهيكل. أما توصيل الدرع الداخلي للحماية مباشرةً بالأرض فستُعطّل وظيفة الحماية.

س: هل يمكن لشركة زهينجيانغ وورلدبيك للاتصالات المحدودة توريد تجميعات مخصصة الطول؟

أ: نعم، تقدِّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة خدمات تخصيص تصنيع حسب الطلب (OEM) كاملة، بما في ذلك أطوال التجميع المخصصة، والملصقات المتخصصة، والتغليف المضاد للكهرباء الساكنة، وتكوينات الموصلات المُختبرة لدعم طلبات الأعمال إلى الأعمال (B2B) بالكميات الكبيرة.
