كابل ترياكسيال تي آر بي-٣١٦ — مقاومة ٥٠ أوم، كابل مُدرَّع مزدوج

نظرة عامة على المنتج: كابل ثلاثي المحور طراز TRB316

يُصنَّع كابل ثلاثي المحور طراز TRB316 من قِبل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، وهو كابل محوري محمي عالي الدقة مقاومته ٥٠ أوم، صُمِّم خصيصًا ل setups اختبار التيار المنخفض جدًّا والعزل العالي. ويتكوَّن هذا الكابل من ترتيب درعي مزدوج مركزي، ما يُوجِّه الإشارات غير المرغوب فيها بعيدًا عن الموصل المركزي ويمنع تسرب العازل بالكامل. وبفضل غلافه الخارجي القوي المصنوع من مادة FEP بقطر ٤,٥٠ مم والعازل عالي النقاء المصنوع من مادة PTFE، يضمن هذا الكابل المنخفض الضوضاء موثوقية تشغيلية مستمرة في نطاق حراري واسع يتراوح بين -٥٥°م و+٢٠٠°م.

مُصمَّمٌ لاختبار المعايير شبه الموصلة، وأجهزة القياس الكهربائية عالية المقاومة، والأدوات البحثية الحساسة، ويوفِّر كابل TRB316 المحمي سلامةً استثنائيةً للإشارات عند مستوى الفيمتو أمبير. وتقدِّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تكوينات مخصصة من كابل TRB316 ثلاثي المحاور لتلبية متطلبات الشركات المصنِّعة الأصلية (OEM) الصعبة عالميًّا.

وصف منتج مفصل

يقدِّم كابل TRB316 ثلاثي المحاور أداءً عاليًا في بيئات القياس التي لا تفي فيها الكابلات المحورية القياسية بالمتطلبات. وتتكوَّن الكابلات المحورية القياسية من موصلٍ واحدٍ ودرعٍ واحدٍ، ما يجعلها عُرضةً لتسريب العازل. وعلى العكس من ذلك، يتمتَّع كابل TRB316 ثلاثي المحاور بتصميمٍ متعدد الطبقات يشمل درعين نقيين من النحاس المطلي بالفضة، منفصلين عن بعضهما بطبقات عازلة عالية الجودة من مادة البوليمر الفلوري الإيثيليني (PTFE).

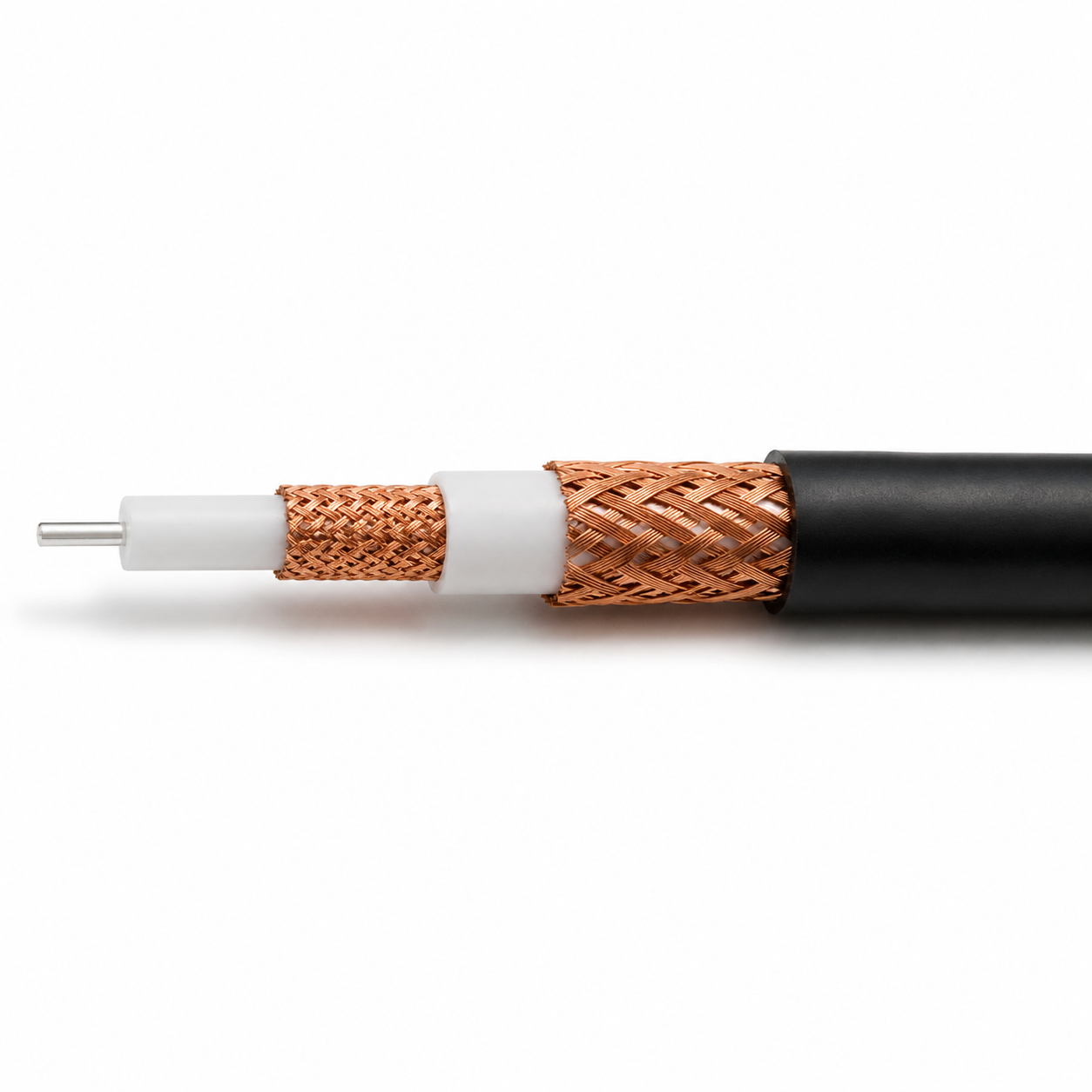

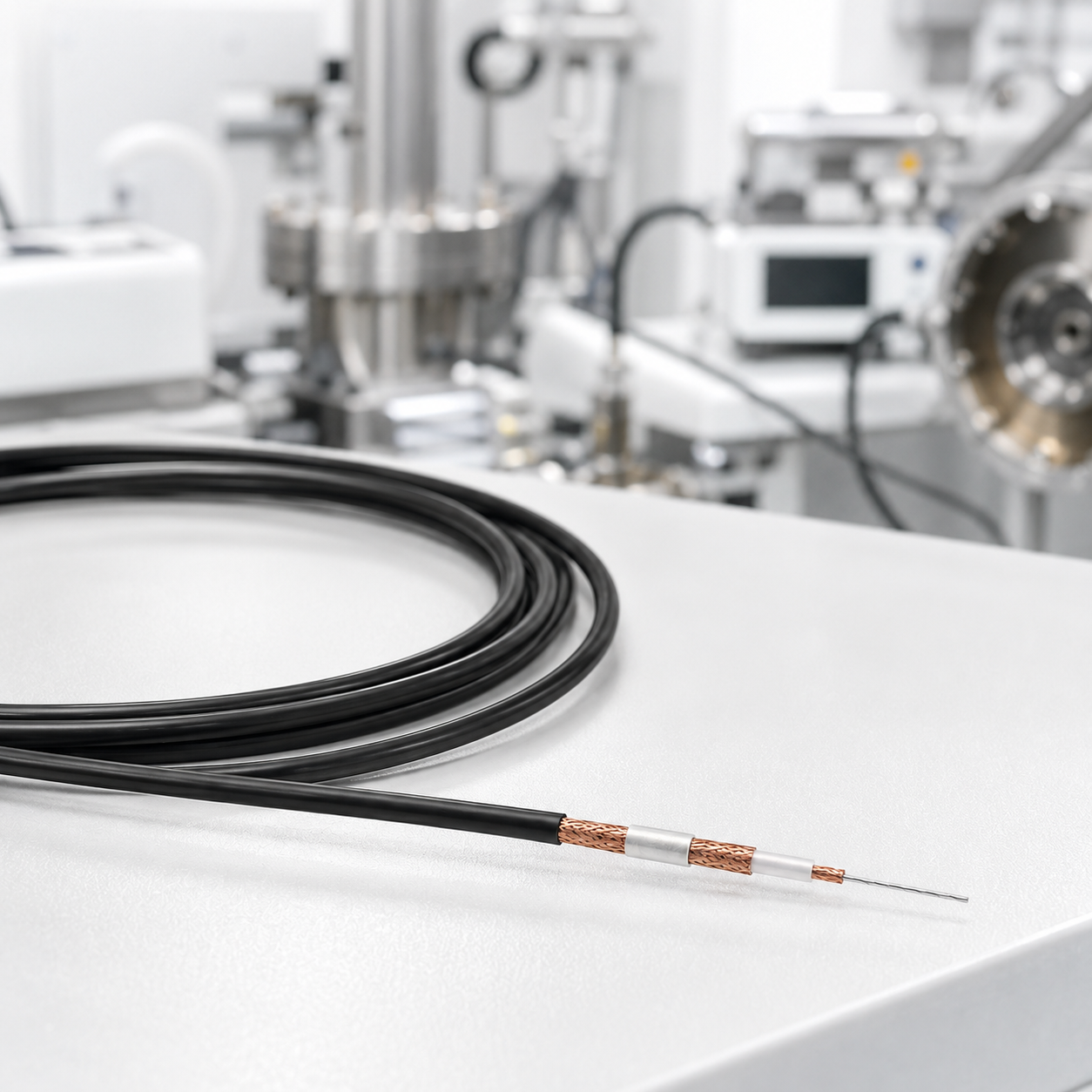

يتكوَّن الكابل المحمي TRB316 من موصل مركزي مصنوع من فولاذ مغلفٍ بالنحاس ومطلي بالفضة، مقاسه ٧ × ٠٫١٠ مم، وقد صُمِّم خصيصًا للحفاظ على مقاومة كهربائية مميَّزة تبلغ ٥٠ أوم مع متانة ميكانيكية عالية. ويعزل طبقة العازل الداخلية المصنوعة من مادة البوليتيترافلوروإيثيلين (PTFE) الموصل الإشاري عن سلك التضفير الداخلي المطلي بالنحاس والمغلف بالفضة.

وتغطي طبقة عازلة ثانوية داخلية مصنوعة من مادة البوليتيترافلوروإيثيلين (PTFE) سلك التضفير الداخلي المحمي، ثم يغلفها سلك تضفير خارجي كثيف مصنوع من النحاس المطلي بالفضة، وتُغلَّف كلها بغلاف خارجي متين من مادة الفلورويثيلين بروبيلين (FEP) قطره ٤٫٥٠ مم. وبما أن السلك التضفير الداخلي والموصل المركزي يشتركان في نفس الجهد الكهربائي، فإن الفرق في الجهد عبر الطبقة العازلة الأساسية ينخفض إلى ما يقارب الصفر. ويؤدي هذا التصميم إلى إلغاء مسارات التسرب الكهربائي الداخلية، مما يسمح للمهندسين القائمين على الاختبارات بتسجيل بيانات التيار المنخفض بشكل مستقر دون أي تدهور في الإشارة أو تداخل كهربائي غير مرغوب فيه.

الميزات الرئيسية وملامح المنتج

• هيكل محمي ذي درعَيْن دقيق: تتميّز كابل TRB316 ثلاثي المحاور بتصميم مركّز ذي ضفيرة مزدوجة يعزل الموصل المركزي لمنع تسرب التيار أثناء القياسات عالية الحساسية.

• أداء قياس منخفض الضوضاء: بصفته كابل قياس متخصّص منخفض الضوضاء، يقلّل كابل TRB316 المحمي من توليد الشحنة التريبوإلكتريك الناتجة عن الانحناء أو الاهتزاز الميكانيكي.

• المقاومة الحرارية والكيميائية: مزوّد بعازل داخلي عالي الجودة من مادة PTFE وغلاف خارجي من مادة FEP مقاوم كيميائيًّا بقطر ٤,٥٠ مم للحفاظ على الأداء العازلي في نطاق درجات حرارة يتراوح بين -٥٥°م و+٢٠٠°م.

• تطابق مقاومة ٥٠ أوم: صمّم للاستخدام مع أنظمة الاختبار الراديوية ذات التيارات المنخفضة، ووحدات مصدر-قياس (SMUs)، والأجهزة الكهرومترية، وأجهزة المختبرات الدقيقة التي تتطلّب واجهة كابل ثلاثي المحاور بمقاومة ٥٠ أوم.

• واجهة موصلات عالمية: متوافق مع موصلات TRB القياسية الصناعية ذات الثلاثة ألسنة، وأنظمة Twinax ذات اللسانين، وواجهات BNC ثلاثية المحاور لتحقيق تكامل سلس مع المعدات.

• بناء ميكانيكي متين: مُصنَّعٌ بقطر خارجي يبلغ ٤,٥٠ مم ونصف قطر انحناء أدنى يبلغ ٢٣ مم لضمان التعامل الموثوق بالكابل دون المساس بتباعد الدرع الداخلي.

المواصفات الفنية

التفوق الهندسي والمزايا التنافسية

آلية الحماية النشطة مقابل الكابل المحوري القياسي

في الكابلات المحورية القياسية، يوجد فرق جهد بين موصل الإشارة والغلاف الخارجي المُأرض. ويؤدي هذا الفرق في الجهد إلى تدفق تيارات تسرب صغيرة عبر مادة العازل في الكابل. وفي التطبيقات التي تتطلب تيارات أقل من النانو أمبير، يُخفي هذا التسرب القراءات الفعلية للإشارة. أما كابل TRB316 ثلاثي المحور فيلغي هذه الخطأ عبر آلية الحماية النشطة: إذ يُوصَل الدرع الداخلي لكابل TRB316 المحمي بمُخفِّض حماية عند جهد متساوٍ، مما يؤدي إلى انعدام فرق الجهد عبر طبقة البوليتيتفلوروإيثيلين (PTFE) الأساسية، وبالتالي خفض تيارات التسرب إلى مستويات الفيمتو أمبير.

كابل ثلاثي المحور مقابل كابل ثنائي المحور من حيث البنية

تتميَّز الكابلات ذات المحورين بوجود موصلين مركزيين داخل درع واحد، وهي مُصمَّمة لمعالجة الإشارات التفاضلية. وبالمقارنة، يحتوي كابل TRB316 ثلاثي المحور على موصل مركزي واحد محاطٍ بدرعين متحيِّزين مترابطين بشكل دائري. وتُستخدم كابلات المحورين في تطبيقات الإشارات المتوازنة عالية السرعة، بينما يُصمَّم كابل TRB316 ثلاثي المحور ل setups قياس التيار المنخفض أحادي الطرف المحمي.

قمع شحنة الاحتكاك الكهربائي

يؤدي الحركة الفيزيائية لكابلات الاختبار إلى احتكاك بين العزل الداخلي وسِلك الدرع المجدول، ما يولِّد شحنات ساكنة تُعرف باسم ضوضاء الاحتكاك الكهربائي. وبصفته كابل قياس منخفض الضوضاء، يستخدم كابل TRB316 المحمي واجهات من مادة PTFE مستقرة وتسامحات ميكانيكية ضيقة تقلِّل من تراكم الشحنات الساكنة. وهذا يضمن إيصال إشارة نظيفة حتى عند انثناء الكابل أثناء القياس اليدوي أو الاختبار الآلي.

التطبيقات التقنية واستخدامات الصناعة

• الاختبار المُعامل أشباه الموصلات: يربط وحدات قياس-المصدر (SMUs) بمحطات اختبار الرقائق، ما يمكّن من إجراء اختبارات التيار-الجهد (I-V) على مستوى الفيمتو أمبير دون تداخل عازل الكابلات.

• وصلات الكهرومتر عالي المقاومة: يعمل ككابل ثلاثي المحور مقاومته ٥٠ أوم لتوصيل أجهزة قياس الجهد والمقاييس الفرعية لبيكو أمبير حيث يجب التحكم في التيارات المُتحيّزة الداخلة.

• التوصيف السعة-الجهد (C-V): يؤدي دور كابل قياس منخفض الضوضاء لأجهزة قياس السعة-الجهد (C-V) التي تقيس سعة الوصلات شبه الموصلة عبر ترددات عالية.

• معامِل البحث والفيزياء: يوفر توجيه الإشارات المحمية لتجارب الفيزياء واختبار المواد وتقنيات النانو التي تتطلب أعلى درجة ممكنة من العزل الواقية.

القيمة التجارية بين الشركات والدعم المقدَّم لمصنِّعي المعدات الأصلية (OEM)

تقدم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة تصنيعاً كاملاً حسب الطلب ودعماً فنياً كاملاً لمصنّعي الأجهزة والموزعين بين الشركات ومُجمّعي الأنظمة في جميع أنحاء العالم:

• تكوين التجميع المخصص: تصنع شركة تشنجيانغ وورلدبيك للاتصالات المحدودة تجميعات كاملة منتهية في المصنع مع موصلات TRB ذات الثلاثة أسنان أو موصلات BNC ثلاثية المحور أو أنواع موصلات مخصصة أخرى، وبأطوال دقيقة وفق المواصفات المطلوبة.

• مراقبة جودة شاملة: يتم اختبار كل تجميعة كابل ثلاثية المحاور من طراز TRB316، التي تنتجها شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، لمقاومة العزل بين طبقات الدرع للتحقق من سلامة الدرع الوقائي.

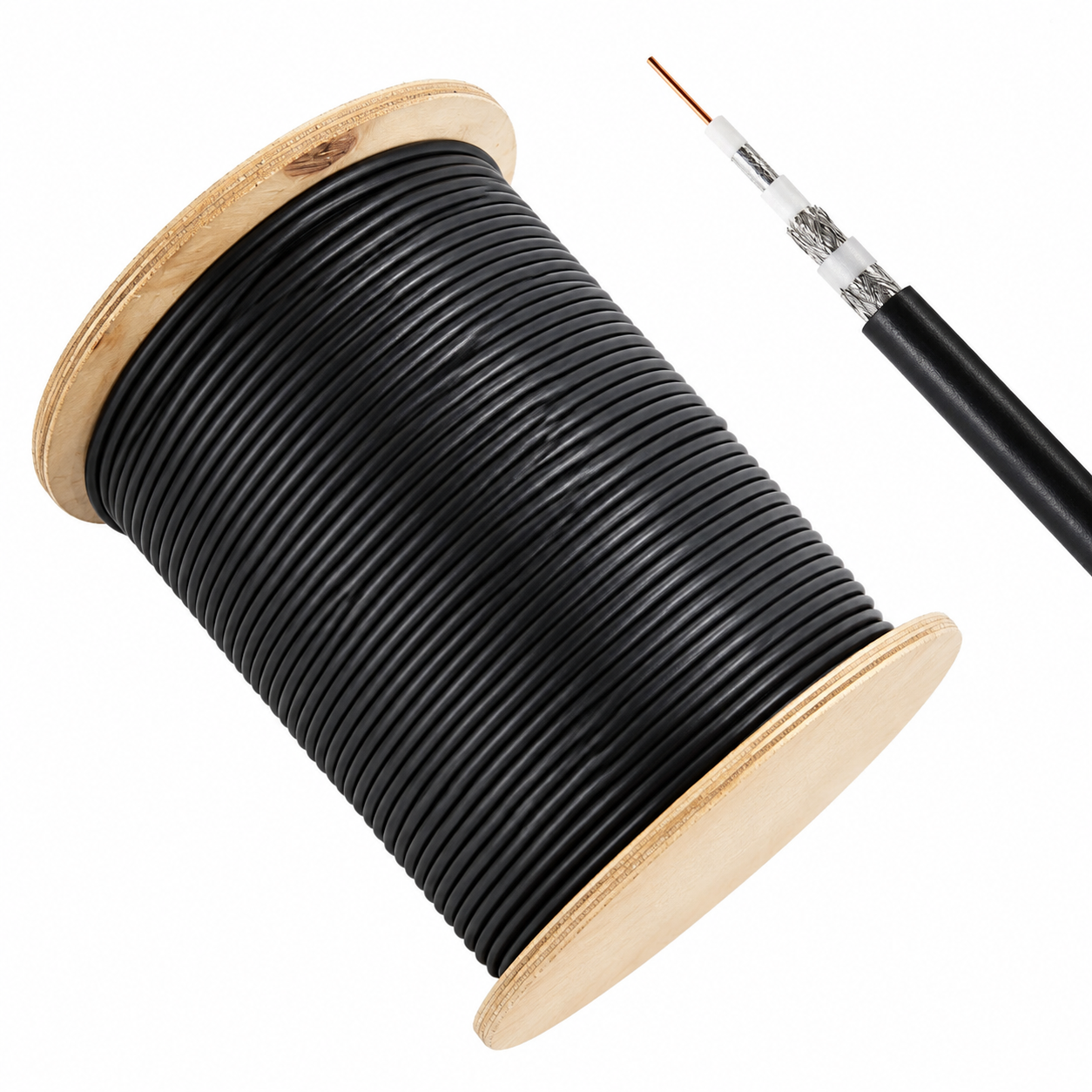

• التغليف الصناعي وسلسلة التوريد: توفر شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تغليفًا فرديًّا مقاومًا للكهرباء الساكنة، وخيارات لف مخصصة على بكرات، وعلامات مترية متتالية لتسهيل دمج الكميات الكبيرة.

الأسئلة الشائعة (FAQ)

س: لماذا نختار كابل ثلاثي المحاور من طراز TRB316 بدلًا من كابل محوري قياسي؟

ج: يتميَّز كابل TRB316 ثلاثي المحاور بطبقة درع داخلية إضافية تعمل كدرع نشط. وعند توصيل هذه الطبقة بنفس الجهد الكهربائي للموصل المركزي، يلغي الكابل المحمي من طراز TRB316 التيارات التسريبية في العازل، ما يجعله ضروريًّا لإجراء القياسات الأصغر من النانوأمبير.

س: ما واجهات الموصلات المتوافقة مع كابل TRB316 المحمي؟

ج: يعمل كابل TRB316 ثلاثي المحاور مع موصلات TRB ذات الثلاثة ألسنة، وموصلات التوأمية ثنائية اللسان (Twinax)، وموصلات BNC ثلاثية المحاور المصممة لأجهزة القياس منخفضة الضوضاء.

س: كيف يجب توصيل الدرع الداخلي والدرع الخارجي لكابل ثلاثي المحور مقاومته ٥٠ أوم؟

ج: وصّل الدرع الداخلي لكابل TRB316 ثلاثي المحور إلى طرف الحماية (guard) في الجهاز، ووصّل سلك النسيج المعدني للدرع الخارجي إلى أرضية الهيكل. إن توصيل الدرع الداخلي للحماية مباشرةً بالأرض يُعطّل وظيفة الحماية.

س: هل يمكن لشركة زهينجيانغ وورلدبيك للاتصالات المحدودة توريد تجميعات كابلات مخصصة؟

ج: نعم، تقدّم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة خدمات تخصيص كاملة حسب الطلب (OEM)، بما في ذلك أطوال مخصصة، وعلامات خارجية على الغلاف حسب الطلب، وتغليف مضاد للكهرباء الساكنة، ومجموعات موصلات مُختبرة مسبقًا.
