كابل ترياكسيال تي آر سي-٥٠-٢ — مقاومة ٥٠ أوم، كابل مُدرَّع مزدوج

ملخص المنتج

تقدم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة كابل TRC-50-2 ثلاثي المحور ، وهو كابل عالي الدقة 50 أوم مُحْمَى تآزرِيًّا عالي الدقة صُمِّم خصيصاً لبيئات القياس الحرجة التي تتطلب تياراً منخفضاً وعزلًا عالياً. ويتميَّز هذا الكابل ببنية درع مزدوجة متخصصة تتضمَّن حبكتين من النحاس المطلي بالقصدير، تفصل بينهما طبقة عازلة صلبة من البولي إيثيلين، ما يجعل كابل TRC-50-2 ثلاثي المحور مستوى التيارات التسريبية يقترب من الصفر. وهذا كابل قياس منخفض الضوضاء يكفل سلامة الإشارة العالية في اختبار أشباه الموصلات، وتوجيه الإشارات إلى الإلكتروميترات، وتقييم الجهد عالي الممانعة حتى مستوى الفيمتو أمبير.

وصف مفصل

في بيئات الاختبار الإلكترونية الحديثة، غالبًا ما تُدخل الكابلات القياسية المصنوعة من مواد عازلة متحدة المحور تيارات تسرب عازل دقيقة تُخفي قياسات التيارات فائقة الانخفاض. كابل TRC-50-2 ثلاثي المحور يحل هذا الكابل المشكلة الأساسية المذكورة باستخدام بنية ثلاثية المحاور مصممة لدعم الحماية النشطة.

وبإحاطة الموصل المركزي بغلاف داخلي مُشغَّل عند نفس الجهد الكهربائي بالضبط، ينخفض فرق الجهد عبر المادة العازلة الأساسية إلى ما يقارب الصفر، مما يلغي فعليًّا مسارات تسرب العزل. وتُصنِّع هذه الوحدة شركة تشينجيانغ وورلدبيك للاتصالات المحدودة. كابل TRC-50-2 المحمي مغلف بطبقة خارجية متينة من البلاستيك المطاطي (PVC) قطرها ٦,٨٠ مم لتحمل التلاعب المتكرر في المختبر والإعدادات الصناعية للاختبار.

المزايا الرئيسية للمنتج

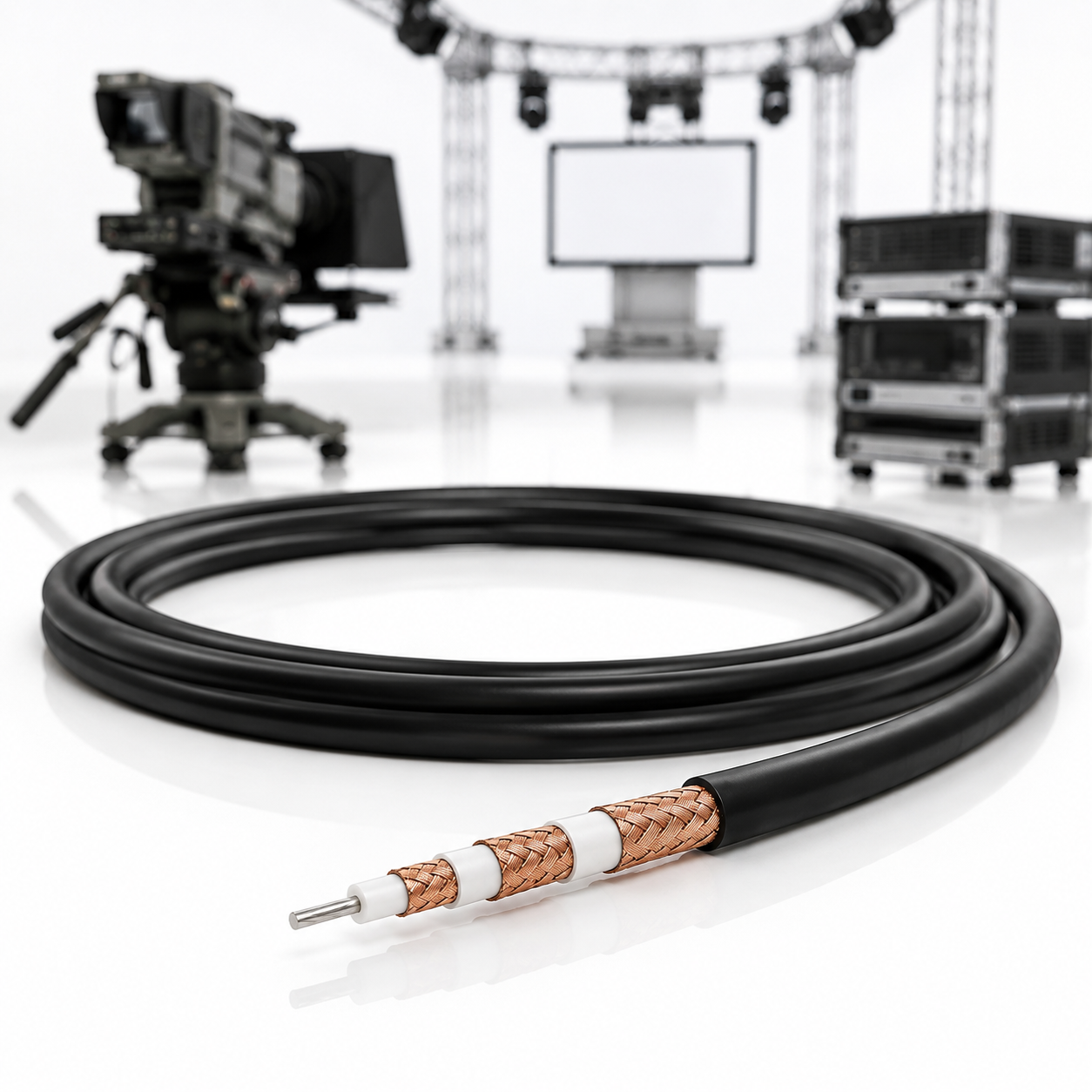

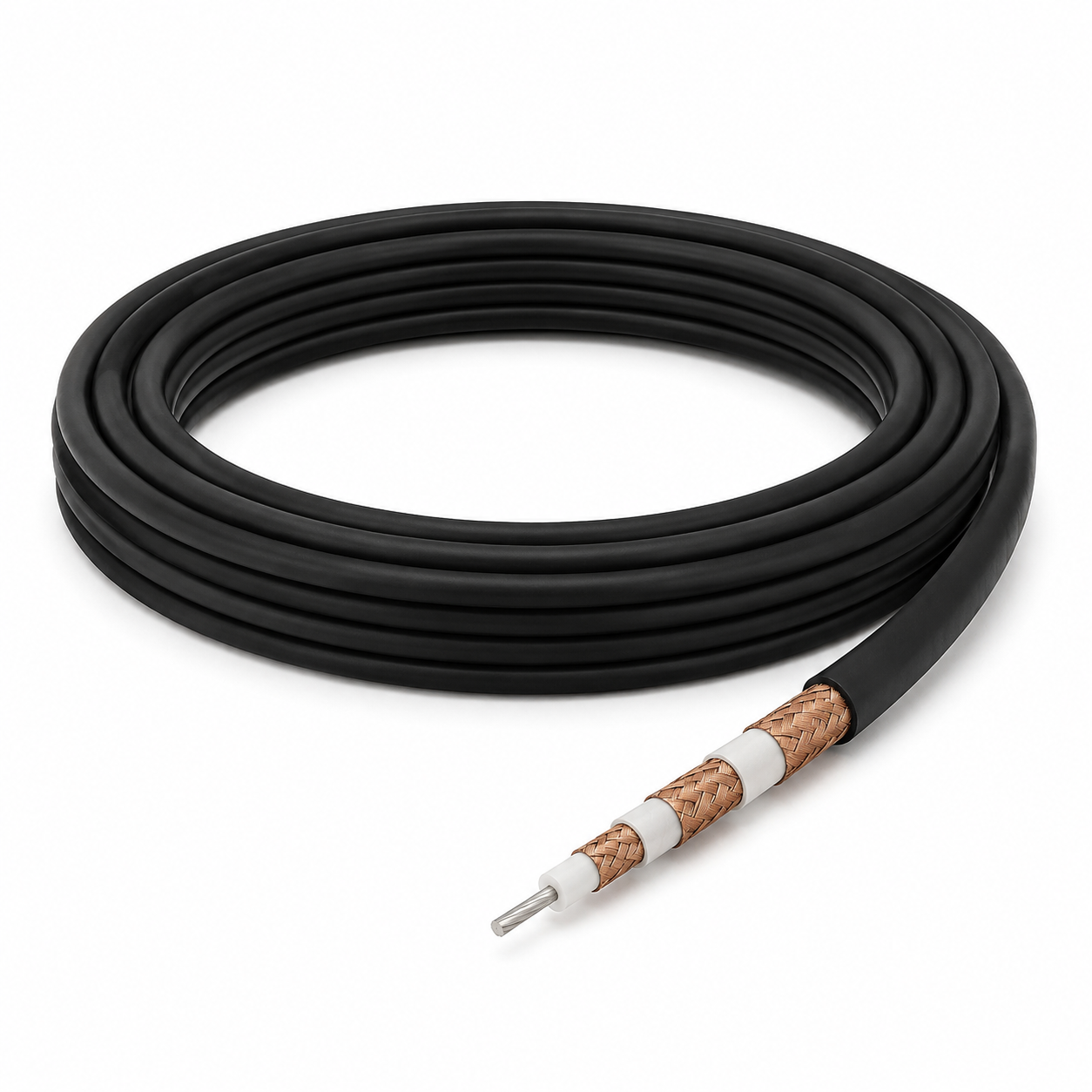

• هيكل درع مزدوج محمي: تضم غلاف حماية داخلي من سلك نحاسي مطلي بالقصدير على شكل سلك مجدول، وغلاف أرضي منفصل خارجي لتحقيق أفضل عزل ممكن.

• تحكم دقيق في التسريبات الكهربائية عند مستوى الفيمتو أمبير: يُثبِّط مسارات التيار العازلي الداخلية عند توصيله بمخرجات الحماية النشطة للأجهزة.

• نقل منخفض الضوضاء: يضم طبقات مادية لتخفيف الشحنة الكهربائية الناتجة عن الاحتكاك بين المواد، وذلك للحد من تراكم الشحنة الكهربائية الناتجة عن الانثناء.

• الممانعة القياسية: ٥٠ أوم متوافق مع واجهات معدات الاختبار القياسية الخاصة بالإشارات الراديوية (RF) والممانعة العالية والاختبارات المُعَرَّفة بمعايير مُتغيرة.

• توافق واسع مع الموصلات: يدعم بشكل مثالي موصلات TRB ذات الثلاثة ألسنة القياسية في القطاع، ومعدات إنهاء BNC Triax.

المزايا التقنية والتحليل المتعمق

من منظور هندسي، يُعد استبدال خطوط التوصيل المحورية القياسية بخط عالي الأداء مُحْمَى تآزرِيًّا أمرًا بالغ الأهمية عند قياس الإشارات الأقل من ١ نانوأمبير.

آلية الحماية النشطة

في الكابلات المحورية القياسية، يؤدي وجود فرق جهد بين الموصل المركزي والغلاف المُسنَد إلى الأرض إلى تولُّد تيارات تسريب دقيقة جدًّا عبر عازل المادة العازلة. كابل TRC-50-2 ثلاثي المحور يكسر هذا النموذج. ويُدار درع الحماية الداخلي بواسطة مقياس كهربائي أو وحدة قياس-مصدر (SMU) مزودة بمضخم عازل ليصل إلى الجهد الدقيق للسلك المركزي للإشارات. ووفقًا لقانون أوم، وبما أن فرق الجهد بين الموصل المركزي ودرع الحماية الداخلي يساوي صفرًا، فلا يمكن أن يمر تيار تسريب عبر المادة العازلة الداخلية.

التخفيف من الضوضاء التريبوإلكتريكية

يؤدي الانثناء الميكانيكي لكابلات القياس القياسية إلى توليد الكهرباء الساكنة عبر الاحتكاك التريبوإلكتريكي بين الغلاف المجدول والعازل. و كابل TRC-50-2 ثلاثي المحور يستخدم فراغات طبقية مُحسَّنة وinterfaces مواد مُحسَّنة لتفريغ الشحنات الساكنة بسرعة قبل أن تُدخل ضوضاءً في قنوات القياس عالية المقاومة.

المعلمات الفنية

التطبيقات النموذجية

• التمييز المُعامل للأشباه الموصلة: يتصل بمحطات اختبار الرقائق مع وحدات القياس المصدرية (SMUs) لقياس تسرب التيار الفيمتوأمبير بدقة، وفولتية العتبة، ونمذجة الترانزستور.

• اختبار السعة-الجهد (C-V): يَقضي على السعة المشتتة والامتصاص العازلي أثناء اختبار الوصلات عند الترددات العالية.

• كابلات الكهرومتر عالي الممانعة: توصّل الكهرومترات منخفضة الضوضاء بالمواد عالية المقاومة دون إثقال مصدر الإشارة.

• الأبحاث الفيزيائية المتقدمة: يؤدي دورًا رئيسيًا كابل توصيل ثلاثي المحور في كشف الجسيمات، واستشعار الإشعاع، وواجهات أجهزة الاستشعار الكريوجينية.

القيمة التجارية والمؤسسية

الشراكة مع شركة تشينجيانغ وورلدبيك للاتصالات المحدودة لتلبية احتياجاتكم كابل TRC-50-2 ثلاثي المحور يقدّم عروضًا تجارية واضحة:

• تقليل وقت توقف الاختبار: يقلل التصنيع المتميز من أخطاء القياس، وحالات الفشل الخاطئة في الاختبار، وتأخيرات إعادة المعايرة.

• التكامل المخصص مع الشركات المصنِّعة للمعدات الأصلية (OEM): توفر شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تجميعات مُنهية في المصنع، وعلامات غلاف مخصصة، وأطوال تجميع محددة لمصنّعي المعدات.

• قابلية التوسع منخفضة التكلفة: احصل على أداء كابلات القياس من الفئة المؤسسية بأسعار مباشرة من المصنع لكل من مراحل التطوير والإنتاج.

أفضل الممارسات الخاصة بالتركيب والتعامل:

1. التوصيلات المحصورة: اتصل دائمًا بالدرع الداخلي بمخرج طرفية الحماية النشطة للأداة، وبالدرع الخارجي بالأرضية الهيكلية.

2. الحفاظ على نصف قطر الثني الأدنى: لا تنحّن كابل TRC-50-2 المحمي فوق حد نصف قطر الانحناء البالغ ٣٥ مم لمنع التحول المادي لطبقات العازل.

3. موصلات ثلاثية المحور المخصصة: يجب إنهاؤها حصريًّا باستخدام موصلات TRB ثلاثية الطرف أو موصلات BNC ثلاثية المحور للحفاظ على العزل المناسب بين طبقات الدرع.

الأسئلة الشائعة (FAQ)

لماذا تُستخدم كابلات TRC-50-2 ثلاثية المحور بدلًا من الكابلات المحورية القياسية؟

الكابل المحوري القياسي لا يمكنه دعم الحماية النشطة. أما كابل TRC-50-2 ثلاثي المحور فهي مزوَّدة بدرع حماية داخلي معزول يُلغي فرق الجهد عبر عازلها الداخلي، ما يقضي على التيارات التسريبية عبر العازل أثناء قياسات التيار المنخفض.

ما أنواع الموصلات المتوافقة مع هذا الكابل ذي الضوضاء المنخفضة المستخدم في القياسات؟

ال كابل TRC-50-2 ثلاثي المحور تم تصميمه خصيصًا ليتوافق مع موصلات TRB ثلاثية الطرف القياسية في الصناعة وموصلات BNC ثلاثية المحور المصمَّمة لملفات كابلات بقطر ٦,٨٠ مم.

كيف تضمن شركة تشنجيانغ وورلدبيك للاتصالات المحدودة موثوقية الكابلات؟

تخضع جميع دفعات الكابلات المصنَّعة من قِبل شركة تشنجيانغ وورلدبيك للاتصالات المحدودة لاختبارات صارمة لمقاومة العزل بين الدرع والدرع، وفحوصات أبعادية، وفحوصات استمرارية المعاوقة.
