كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG174TC بمقاومة 50 أوم: بيانات هندسية وإرشادات الاختيار

1. نبذة عن المنتج (نظرة عامة)

الأنابيب Worldpeak RG174TC كابل ترددي متماسك فائق الصغر ومرن للغاية كابل ترددي متماسك مرن مقاومته ٥٠ أوم صمّمته شركة زهينجيانغ وورلدبيك للاتصالات المحدودة للاستخدام في تجميعات الترددات الراديوية الكثيفة والمقيدة مساحياً. وبقطر خارجي لا يتجاوز ٢,٦٠ مم، فإن هذا الكابل الترددي الفائق الرقة عالي المتانة كابل ترددي فائق الرقة يضم موصلًا مركزيًّا نحاسيًّا مطليًّا بالقصدير مكوَّنًا من سبع خيوط متراكبة بشكل دائري. وهو يوفّر بديلًا موثوقًا به لكابلات النحاس القياسية في المناطق الرطبة التي تُنصب فيها. وباعتباره كابل ترددي متماسك متخصصًا كابل توصيل محوري مطلي بالنحاس المعلّب ، ال كابل ترددي متماسك من نوع RG174TC يحسّن كثافة التوجيه ومتانته للوصلات القصيرة (أقل من مترين)، مما يضمن حماية ممتازة ضد التآكل واستقرار الإشارة على المدى الطويل.

٢. الوصف التقني التفصيلي

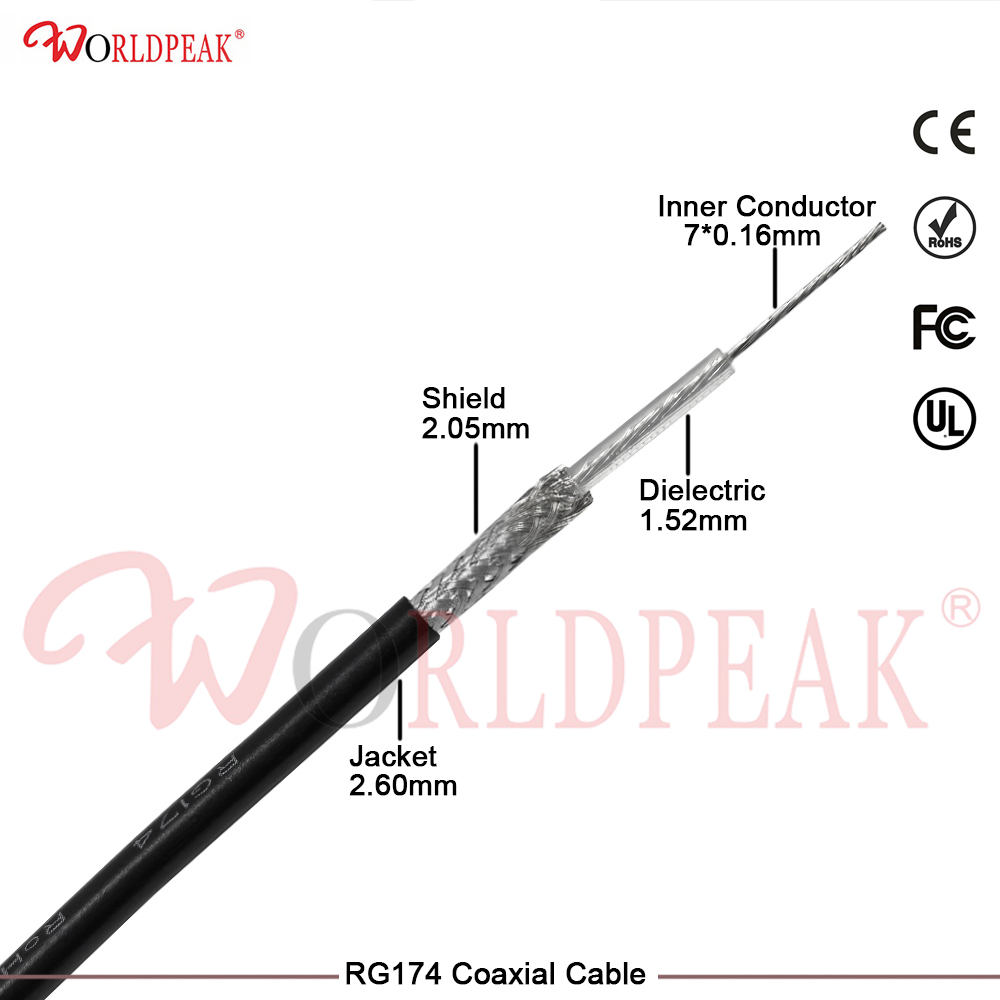

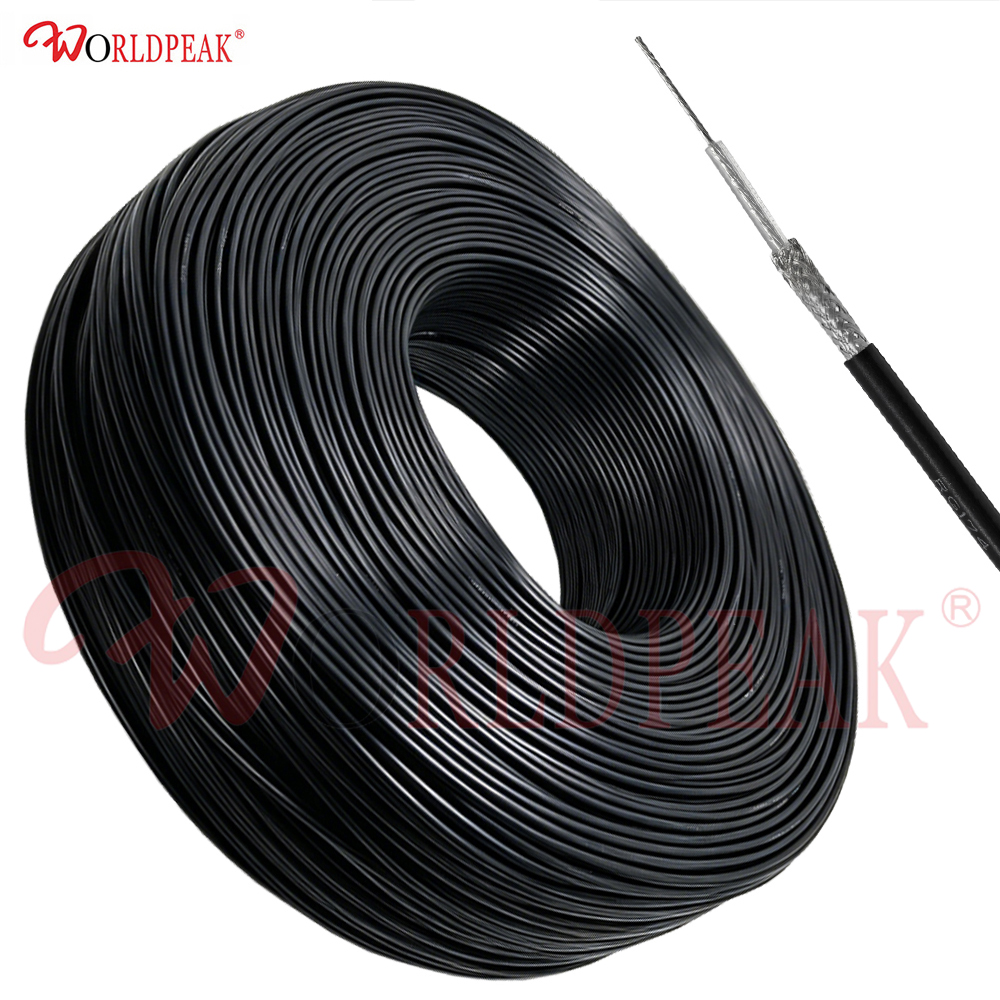

الأنابيب Worldpeak RG174TC يمثل حلاً هندسيًّا جوهريًّا لتوجيه الإلكترونيات الدقيقة الحديثة. وقد صُمّم هذا الكابل على شكل كابل ترددي متماسك مرن مقاومته ٥٠ أوم , ويتميّز موصله المجدول المكوَّن من ٧ خيوط نحاسية مطلية بالقصدير بقطر ٠٫١٦ مم. وتمنح هذه التكوينات هذا كابل ترددي فائق الرقة مرونة ثنية استثنائية وقدرة ميكانيكية فائقة على التحمّل.

تقوم شركة تشنجيانغ وورلدبيك للاتصالات المحدودة بطبقة عازلة من البولي إيثيلين الصلب (PE) فوق الموصل، بحيث يبلغ القطر الخارجي لهذه الطبقة ١٫٥٢ مم بدقة عالية. ويكتسب الحفاظ على التوحّد الأبعادي عند هذه الدرجة من الدقة أهمية بالغة؛ إذ إن أي تنوّع بمقدار ٠٫١ مم فقط سيؤدي إلى تغيّر في المعاوقة الاسمية، ما ينتج عنه فقدان انعكاسي غير مرغوب فيه. ولضمان الأداء المطلوب، تتبع شركة تشنجيانغ وورلدبيك للاتصالات المحدودة نظام مراقبة قطر العازل آليًّا باستخدام الليزر، للحفاظ على تحمل صارم لا يتجاوز ±٠٫٠٤ مم.

وبوصفه نسيجًا عالي الأداء كابل توصيل محوري مطلي بالنحاس المعلّب ، ال كابل ترددي متماسك من نوع RG174TC يتميز هذا الكابل بشبكة تغليف نحاسية مطلية بالقصدير، توفر أداءً ممتازًا في التأريض والحماية من التداخل الكهرومغناطيسي. وتوفّر طبقة القصدير حماية جلفانية. وفي البيئات الرطبة أو البحرية، تشكّل شبكات النحاس العارية القياسية أكسيد نحاس مقاوم عند نقاط التلامس، ما يؤدي إلى تدهور أداء الحماية مع مرور الوقت. ويعالج تصميم الشبكة المطلية بالقصدير هذه المشكلة، ما يجعل الكابل خيارًا موثوقًا به للتطبيقات التجارية طويلة الأمد.

3. الميزات الرئيسية للمنتج

• ملفٌّ مدمج بسمك ٢,٦٠ مم: هذا كابل ترددي فائق الرقة يناسب بسهولة الأغلفة الإلكترونية الضيقة، ما يُحسّن كثافة التوجيه.

• مرونة استثنائية: موصل النحاس المطلي بالقصدير المكوَّن من ٧ خيوط يسمح بثنيات توجيه ضيِّقة دون أن يتعرّض لإجهاد معدني.

• تغليف مقاوم للتآكل: تمنع شبكة النحاس المطلي بالقصدير الخاصة الأكسدة، مما يضمن فعالية ثابتة في الحماية.

• ضبط دقيق للمقاومة: تحافظ شركة تشانجيانغ وورلدبيك للاتصالات المحدودة على ملف مقاومة ثابت قدره ٥٠ ± ٣ أوم عبر كامل لفافة الكابل.

• معيار شهادة التطبيقات التجارية: مُصنَّع وفقًا لمعايير CE وRoHS وFCC وتقييمات قابلية الاشتعال UL94.



٤. المواصفات والمعايير الفنية

يوضح الجدول أدناه مقاييس الأداء والمدى المسموح به التي تم التحقق منها في المصنع للـ Worldpeak RG174TC كابل توصيل محوري مطلي بالنحاس المعلّب .

٥. المزايا الهندسية الأساسية والبدائل

عند تصميم نظام ما، فإن اختيار كابل ترددي متماسك من نوع RG174TC يتطلب تقييم مقايضات الأداء الرئيسية:

• مقارنةً مع كابل RG316: يتميّز كابل RG316 بعازل من مادة البوليتيترافلوروإيثيلين (PTFE) الذي يوسع نطاق التشغيل الحراري ليصل إلى +٢٠٠°م. أما في التطبيقات القياسية التي لا تتجاوز درجة حرارتها +٧٥°م، فإن العازل المصنوع من البولي إيثيلين (PE) الخاص بكابل Worldpeak RG174TC يُعَدُّ خيارًا أكثر اقتصاديةً من حيث التكلفة.

• مقابل RG58: يوفّر كابل RG58 تخفيفًا في الإشارة أقل بنسبة ٤٠٪، لكنه يستحوذ على ضعف المساحة الفيزيائية أربع مرات. استخدم كابل RG58 في المسافات الطويلة، واستخدم هذا كابل ترددي فائق الرقة لتركيبات الخزانة الداخلية.

• مقابل كابل RG178: وبقطر ١,٨ مم، يكون كابل RG178 أرق لكنه يحتوي على موصل صلب هش. أما الموصل المجدول في هذا الكابل كابل ترددي متماسك مرن مقاومته ٥٠ أوم فيوفّر حماية فائقة من الاهتزاز ويزيد من متانة الكابل.

6. التطبيقات الصناعية

• وحدات نظام تحديد المواقع العالمي (GPS) وأنظمة الملاحة عبر الأقمار الصناعية (GNSS): مثالي لربط الكابلات الداخلية التي تُوجّه الإشارات من الهوائيات السلبية إلى المستقبلات في أجهزة التتبع المركبة المدمجة.

• إنترنت الأشياء (IoT) ووحدات القياس عن بُعد: مناسب جدًّا لمجسات الاتصال الآلي بين الآلات (M2M) ذات المساحة المحدودة، حيث لا يمكن تركيب كابلات الترددات الراديوية الأكبر حجمًا داخل هذه المجسات فعليًّا.

• أنظمة الترفيه والمعلومات في المركبات: يُستخدم لتوجيه الإشارات الصغيرة عبر بطانات السقف الضيقة والأعمدة الإنشائية في المركبات.

• ملحقات الراديو اليدوي: توفر اتصالات متينة ومرنة لميكروفونات السماعة اليدوية ومعدات الاختبار.

٧. تحذيرات التركيب الميداني والهندسي

• معايرة التجريف: جدار العزل بسماكة ٠٫٥٢ مم يتطلب أدوات تجريف آلية مع calibrated بدقة. وقد يؤدي خدش النواة البولي إيثيلينية إلى شقوق انتشارية عند ثني الكابل أثناء التركيب. كابل ترددي متماسك مرن مقاومته ٥٠ أوم يُسبب ثني الكابل أثناء التركيب شقوق انتشارية.

• مطابقة قوالب التثبيت بالضغط: وبما أن خيوط النحاس المطلية بالقصدير قابلة للتشكل، فيجب استخدام قوالب تثبيت بالضغط مُصنَّفة خصيصًا لتوصيل الأسلاك المجدولة بدلًا من أدوات التثبيت المصممة للأسلاك الصلبة لمنع الخروج الزائد للأسلاك. كابل توصيل محوري مطلي بالنحاس المعلّب لمنع الخروج الزائد للأسلاك.

• ميزانيات فقدان الإدخال: تأكد من حساب التوهين للتشغيلات ذات التردد العالي. يؤدي تشغيل بطول مترين من هذا الكابل كابل ترددي متماسك من نوع RG174TC عند تردد ٤٠٠ ميجاهرتز إلى توهين يبلغ حوالي ١,١ ديسيبل.

٨. القيمة التجارية ودعم الشركات المصنعة للمعدات الأصلية (OEM)

تُصنّع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة Worldpeak RG174TC في إطار نظام صارم لإدارة الجودة وفق معيار ISO9001. ويضمن الشراء المباشر من الشركة المصنعة (B2B) أسعارًا تنافسية، وثباتًا في جودة الدفعات، وتوافر شهادات المطابقة الكاملة (CoC).

وبالنسبة للإنتاج بكميات كبيرة، توفر شركة زهينجيانغ وورلدبيك للاتصالات المحدودة تركيبات مخصصة للغلاف الخارجي، ووضع العلامات التجارية المخصصة، وتجميعات الوصلات النهائية المُصنَّعة في المصنع باستخدام موصلات من النوع SMA أو BNC أو MCX أو MMCX.

٩. الأسئلة الشائعة (أسئلة وأجوبة)

س: ما الفائدة الرئيسية لكابل توصيلي نحاسي مطلّى بالقصدير مقارنةً بالنحاس العاري؟

ج: يحمي طلاء القصدير الموصل من التآكل الجوي والأكسدة، وهي ميزة ضرورية للتطبيقات في المناخات الرطبة أو المرافق الصناعية.

س: هل يمكن استخدام هذا الكابل التوصيلي المرن مقاومته ٥٠ أوم في امتدادات هوائيات واي فاي العاملة عند تردد ٢,٤ جيجاهرتز؟

أ: فقط للأطوال القصيرة أقل من ١,٥ متر. عند تردد ٢,٤ جيجاهرتز، يؤدي الامتصاص العالي للـ كابل ترددي متماسك من نوع RG174TC إلى فقدان ملحوظ في الإشارة على المسافات الأطول.

س: هل توفر شركة زهينجيانغ وورلدبيك للاتصالات المحدودة أغلفة خارجية مخصصة؟

ج: نعم. يمكن لشركة زهينجيانغ وورلدبيك للاتصالات المحدودة توريد ألوان مخصصة للأغلفة الخارجية بحد أدنى لكمية الطلب (MOQ) يبلغ ٥٠٠٠ متر.
