المواد والحرفة: كابل محوري مزدوج التغليف قوي القطر الخارجي ٥,٤ مم، مصمم لتقليل التداخل الكهرومغناطيسي (EMI) إلى أدنى حد
التطبيقات والمستخدمون: مثالي لأجهزة القياس المخبرية الاحترافية ومُهندسي الاتصالات السلكية واللاسلكية
تم تصميم تجميع الكابل المُهيَّأ مسبقًا من نوع RG223 من شركة وورلدبيك خصيصًا لأجهزة المختبرات الاحترافية، والاتصالات السلكية واللاسلكية، والبيئات الحساسة للتداخل الكهرومغناطيسي (EMI). ويتميَّز هذا التجميع بكابل تناسبي متين قطره الخارجي ٥٫٤ ملم ومزدوج التغليف، ما يوفِّر انتقال إشاراتٍ موثوقة عبر نطاقات تردُّدية متعددة. وتُصنَّع شركة وورلدبيك كل تجميع على محطات دقيقة معقَّدة لضمان أداء كهربائي ثابت. ويُجرى على كل وحدة اختبار صارم باستخدام محلِّل الشبكة المتجه (VNA) قبل الشحن، ويضم التعبئة تقرير بيانات الاختبار المؤكَّد. وتوفِّر شركة وورلدبيك للمهندسين وأخصائي المشتريات حلول اتصال موثوقة تربط بين بيئات الاختبار الصعبة والتطبيق الميداني العملي.
تستخدم تجميعة الكابلات المُسبَّقة التوصيل من وورلدبيك RG223 بنية كابل تناظري مزدوج العزل عالي الجودة، صُمِّمت لتقليل تسرب الإشارة والتداخل الكهرومغناطيسي الخارجي إلى أدنى حدٍّ ممكن. ويبلغ القطر الخارجي للكابل ٥٫٤ ملم، ما يجعله مرنًا بما يكفي لتثبيته في الرفوف المزدحمة، مع الحفاظ على المتانة البنائية الضرورية للتعامل المتكرر في البيئات المخبرية.
تدعم وورلدبيك مجموعةً شاملةً من واجهات الموصلات المتوافقة لتلبية مختلف المواصفات الهندسية. ويمكن للعملاء تخصيص تجميعات RG223 الخاصة بهم بأنواع مختلفة من الموصلات وأجناسها:
موصل نوع إن ذكر/أنثى: موصلات ملولبة مقاومة للعوامل الجوية، مُصمَّمة لأجهزة الهوائيات الخارجية ومحطات القاعدة ومُثبِّطات الصواعق والمعدات المركَّبة أعلى الأبراج، وتصل إلى تردُّد ١١ جيجاهرتز.
موصل نوع بي إن سي ذكر/أنثى: واجهات موصلات سريعة الاتصال من نوع البانيتون، مناسبة لأجهزة قياس الإشارات (أوسيلوسكوب) ومولِّدات الإشارات ووصلات المختبرات والتطبيقات المرئية، وتصل إلى تردُّد ٤ جيجاهرتز.
موصل نوع تي إن سي ذكر/أنثى: نسخ ملولبة من واجهة BNC، مُصمَّمة خصيصًا للبيئات المعرضة للاهتزاز وللأغراض المركَّبة في المركبات أو في الطائرات والفضاء، وتصل إلى تردُّد ١١ جيجاهرتز.
موصل نوع إس إم إيه ذكر/أنثى: واجهات مترابطة مدمجة مصممة خصيصًا لتثبيت لوحات الدوائر المطبوعة (PCB)، ووحدات التردد اللاسلكي عالية الكثافة، ولوحات الاختبار حتى تردد ١٨ جيجاهرتز.
كيو إم إيه ذكر/أنثى: إصدارات قابلة للانزلاق من واجهة SMA مصممة لأنظمة الهوائيات الموزعة الخلوية (DAS) وأنظمة الاتصالات اللاسلكية داخل المباني التي تتطلب اتصالًا سريعًا.
يوف إتش (بي إل-٢٥٩ / إس أو-٢٣٩) ذكر / أنثى: موصلات ذات تثبيت لولبي وتثبيت على هيكل الجهاز، مصممة للتجهيزات الراديوية الهواة العاملة عند الترددات العالية والمرتفعة جدًّا، وللمعدات القديمة حتى تردد ٣٠٠ ميجاهرتز.
ميني-إس إم بي ذكر / أنثى: واجهات فائقة الصغر قابلة للتوصيل دون رؤية (blind-mate)، تُستخدم في أنظمة الصفائف الموجية عالية الكثافة، وأحمال الأقمار الصناعية، وصفائف شبكات تشكيل الحزمة.
بناء مزدوج التغليف: كابل RG223 ذي القطر الخارجي ٥,٤ مم يحتوي على طبقتين من التغليف لقمع التداخل الكهرومغناطيسي (EMI) بكفاءة والحفاظ على سلامة الإشارة في البيئات الإلكترونية الضوضائية.
توافق واسع النطاق مع واجهات الاتصال: تدعم شركة وورلدبيك مجموعة واسعة من سلاسل الموصلات القابلة للتبديل، لتلبية متطلبات الترددات التي تمتد من التيار المستمر وحتى التطبيقات الموجية المليمترية.
الدقة في التجهيز المسبق بالمصنع: تم تجميعها باستخدام أدوات قياس وتقشير وتثبيت مُعايرة بدقة لاستبعاد الأخطاء البشرية وضمان تجانس القوة الميكانيكية.
التوثيق والتتبع: يتم تتبع كل مجموعة كابلات RG223 المصنعة مسبقًا والتحقق منها، ما يوفّر للفِرق الفنية رؤية واضحة لخسائر الإدخال وخصائص المقاومة الطبيعية.
نوع الكابل: كابل RG223 الطرفي
العوائق: ٥٠ أوم اسمية
القطر الخارجي (OD): 5.4 ملم
العزل: تكوين درع مزدوج من النسيج
نطاق التردد: يعتمد على واجهة الموصل المختارة (من التيار المستمر حتى ١٨ جيجاهرتز للأنواع ذات موصل SMA)
تسامح الطول: التسامح القياسي ±٢ مم للمجموعات الأقصر من متر واحد، و±٠٫٢٪ للمجموعات الأطول؛ ويمكن توفير تسامح أدق لمطابقة الطور عند الطلب
التحقق من الاختبار: اختبار كامل بنسبة ١٠٠٪ باستخدام محلل الشبكة المتجه قبل الشحن، مع بيانات الأداء الكهربائي المرافقة
يقدِّم اختيار تجميعة كابلات RG223 مُجهَّزة مسبقًا من مصنع وورلدبيك مزايا فنية واضحة مقارنةً بالتجهيز الميداني اليدوي. فعمليات التجهيز الميداني تعتمد غالبًا على الأدوات اليدوية، ما يُدخل تباينًا في مقاومة التلامس وضغط تثبيت الضفيرة ومحاذاة العازل. وقد يؤدي هذا التباين إلى قمم غير متوقعة في فقد الإدخال وتدهور نسبة موجة الجهد الراكدة.
وبالمقابل، تستخدم وورلدبيك آلات إعداد آلية وبروتوكولات صارمة لمراقبة الجودة. وبذلك، تقدِّم تجميعة كابلات RG223 المُجهَّزة مسبقًا فقد إدخال مستقرًّا وملفات نسبة موجة الجهد الراكدة قابلة للتنبؤ بها عبر النطاق الترددي التشغيلي. علاوةً على ذلك، فإن تضمين تقارير اختبار محلِّل الشبكات المتجهية (VNA) يسمح لفرق الهندسة بإدماج هذه الكابلات في سلاسل القياس الدقيقة مع بيانات أساسية موثَّقة، مما يقلل وقت استكشاف الأخطاء وإصلاحها أثناء دمج النظام.

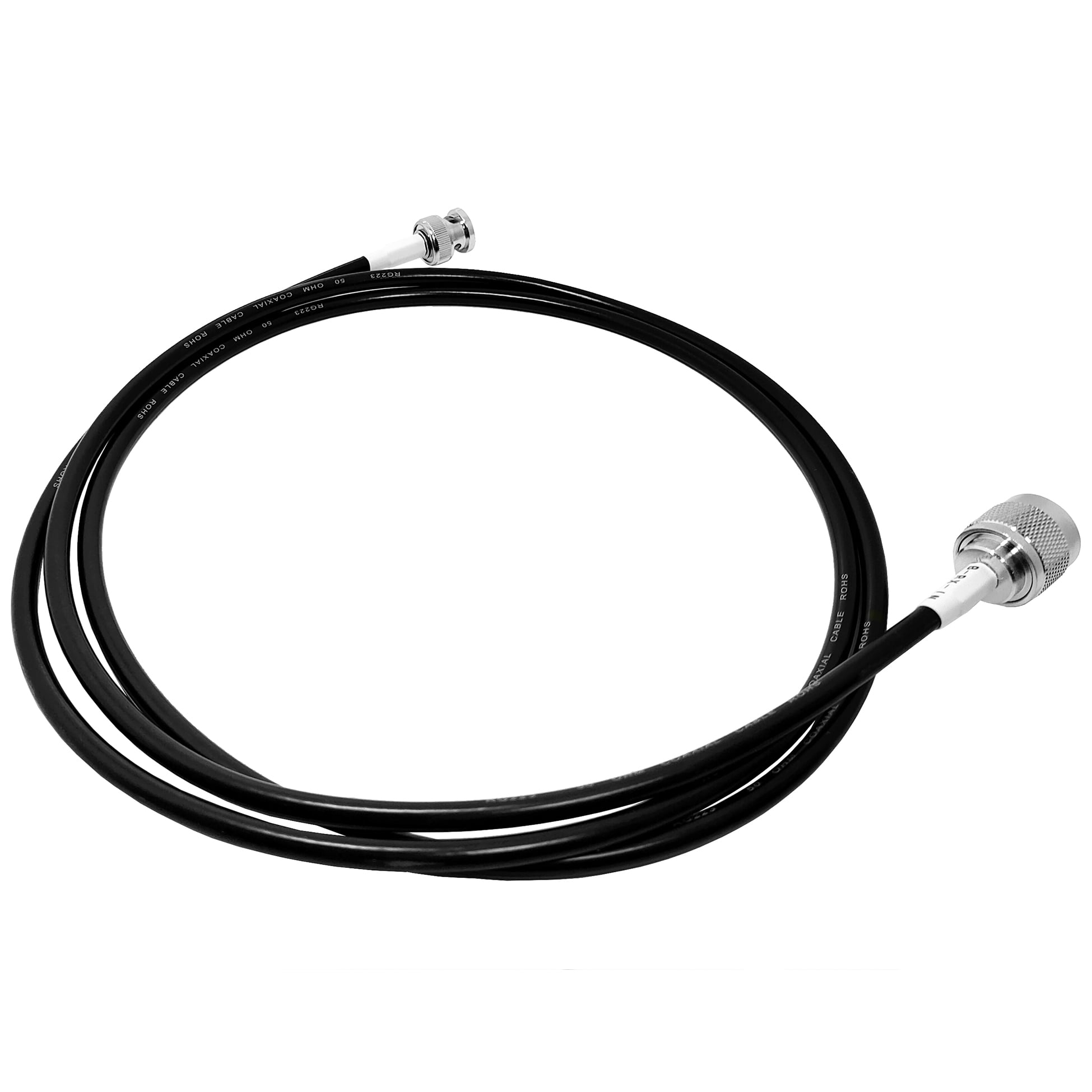

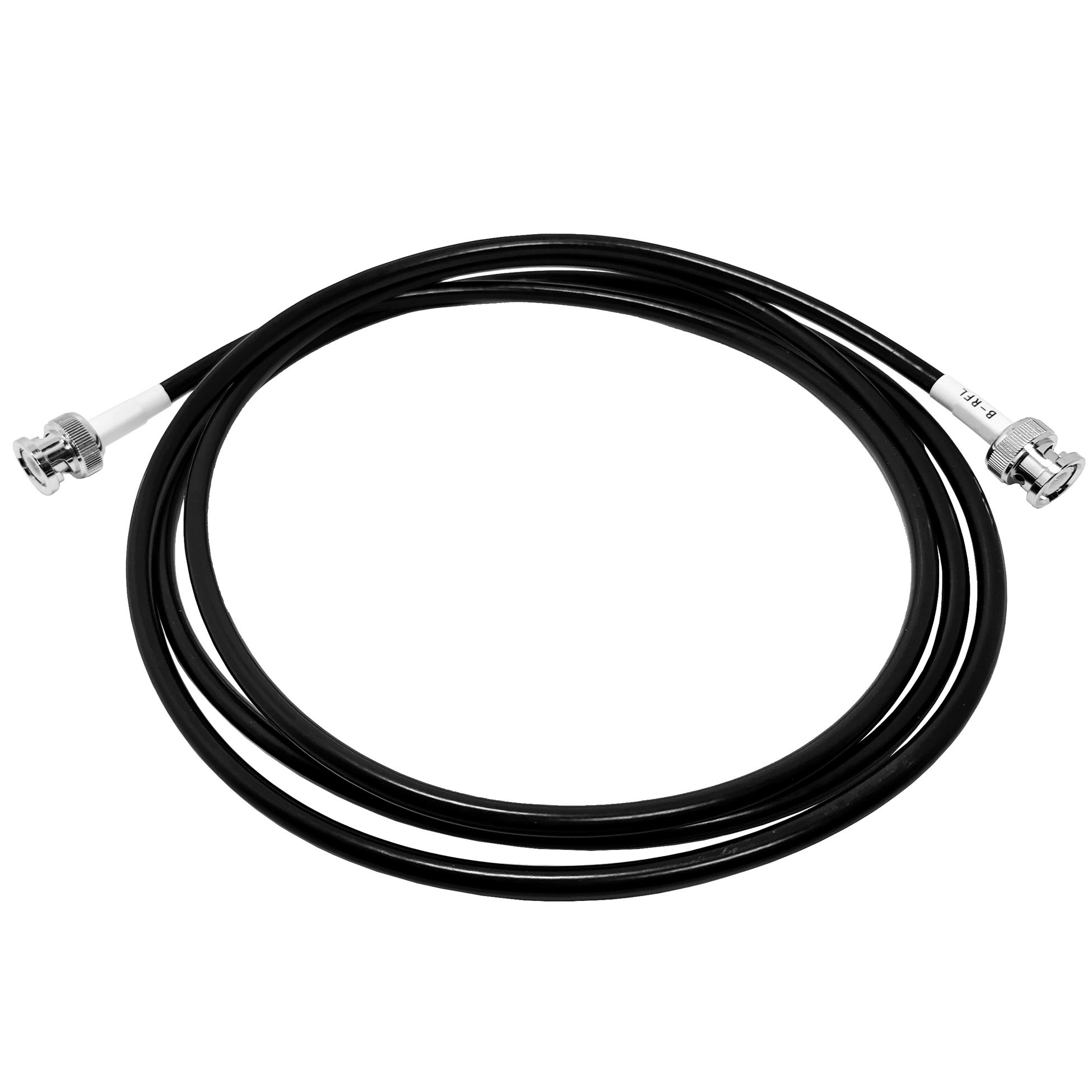

وصلات الاختبار والقياس توفر شركة وورلدبيك تجميعات قفز من النوع إن-ذكر إلى النوع إن-ذكر، وتجميعات قفز بي إن سي مزودة ببيانات موثَّقة عن فقدان الإدخال لقياسات مخبرية قابلة للتكرار.
وصلات القفز في أنظمة الترددات الراديوية: تُستخدم تجميعات الكابلات المُنهية مسبقًا من نوع آر جي ٢٢٣ والمُختبرة في المصنع كوسيلة اتصال موثوقة داخلية أو خارجية لأجهزة القياس المعقدة وأجهزة الاتصالات.
تعديلات الواجهات المختلطة: تتيح التكوينات مثل النوع إن-ذكر إلى النوع تي إن سي-ذكر الاتصال المباشر بين منافذ المعدات ذات السلاسل المختلفة، مما يلغي الحاجة إلى كتل محولات سلبية ضخمة قد تؤثر سلبًا على الأداء عند الترددات العالية.
أنظمة الطيران والفضاء وأنظمة المركبات: توفر أنواع تي إن سي و أس إم إيه تثبيتًا ميكانيكيًّا آمنًا في التركيبات المتنقلة أو الخاضعة لاهتزازات شديدة.
الاتصالات السلكية واللاسلكية وأنظمة التوزيع المُوزَّعة للإشارات: تدعم الخيارات المقدمة من نوع كيو إم إيه والنوع إن نشرًا سريعًا في بنى البنية التحتية الخلوية وأنظمة الهوائيات الموزَّعة.
يؤثر الاستثمار في مكونات الاتصال البيني عالية الجودة تأثيرًا مباشرًا على جداول تنفيذ المشاريع، وعلى عبء الصيانة، وعلى موثوقية المعدات على المدى الطويل. وتقدِّم شركة وورلدبيك قيمة تجارية من خلال خفض عدد الساعات المطلوبة للتجميع لدى مُدمِّجي الأنظمة والمهندسين الميدانيين. فبدلًا من تخصيص عمالة فنية مؤهلة لإعداد الكابلات يدويًّا، واللحام، والتجعيد، يمكن للفرق الفنية تركيب تجميعات كابلات آر جي٢٢٣ المُنهية مسبقًا جاهزة للاستخدام مباشرةً من العلبة.
ويؤدي القضاء على عيوب التجميع إلى تقليل التأخيرات المكلفة في المشاريع وعمليات إرجاع المعدات. وبتوفير أداء كهربائي ثابت مدعومٍ ببيانات قياسية من جهاز تحليل الشبكات المتجه (VNA)، تساعد شركة وورلدبيك المؤسسات على تبسيط سير عمل ضمان الجودة، وخفض التكلفة الإجمالية للملكية، والحفاظ على معايير عالية من الموثوقية التشغيلية في التطبيقات التجارية والصناعية والعلمية.
س: كيف أختار بين موصلَي نوع إن-تايب ذكر وبي إن سي ذكر لتجميع كابل آر جي٢٢٣ المُنهي مسبقًا؟
أ: موصلات الذكر من النوع N تقدّم واجهات مُلولبة مقاومة للعوامل الجوية، وهي مناسبة لأنظمة الهوائيات الخارجية والمعدات العاملة عند الترددات الأعلى. أما موصلات الذكر من نوع BNC فتوفر آلية اتصال سريعة بالقفل الدوراني، وهي مثالية لمعدات الاختبار المخبرية والاتصالات عند الترددات الأدنى. اختر واجهة الاتصال الخاصة بك استنادًا إلى حدود التردد التشغيلي، والمساحة الميكانيكية المتاحة للتوصيل، وتصميم المنافذ في المعدات الحالية.
س: ما هو مدى التسامح القياسي للطول في تجميعات الكابلات المُجهّزة مسبقًا من نوع RG223 حسب الطلب؟
أ: تطبّق شركة وورلدبيك تسامحًا قياسيًّا للطول بمقدار ±٢ مم للمجموعات التي يقل طولها عن متر واحد، ومقدار ±٠٫٢٪ للأطوال الأطول. ويمكن تحديد تسامحات أضيق من حيث الأبعاد أو الطور الكهربائي لتطبيقات تتطلّب دقة أعلى.
س: ما المدة النموذجية اللازمة لإنتاج الطلبات؟
أ: تُشحن تجميعات الكابلات المُجهّزة مسبقًا من نوع RG223 بالتكوين القياسي عادةً خلال ٥ إلى ١٠ أيام عمل. أما الطلبات الكبيرة الحجم، أو المتطلبات الخاصة بتسمية مخصصة، أو واجهات الموصلات غير المتوفرة في المخزون، فقد تحتاج إلى فترة إنجاز تتراوح بين أسبوعين و٤ أسابيع.
س: ما الاحتياطات التي يجب على الفنيين اتخاذها أثناء التركيب؟
أ: استخدم دائمًا مفتاح عزم دوران معيَّرًا مُحدَّدًا لمجموعة الموصلات المُراد استخدامها لتفادي التثبيت غير الكافي أو المفرط. التزم بنصف القطر الأدنى للانحناء لكابل RG223 لمنع تلف الموصل الداخلي. اترك أغطية الحماية للموصلات في مكانها عند عدم الاستخدام، وافحص واجهات الاتصال قبل التركيب بحثًا عن الغبار أو أي تلوث.
س: هل تقدِّم شركة وورلدبيك مجموعات مُزامَنة الطور وتسميات مخصصة؟
ج: نعم. تقدِّم شركة وورلدبيك تجميعات كابلات RG223 مُنهية المصنع ومُزامَنة الطور بالكامل، مرفقةً ببيانات الطول الكهربائي، وملصقات مرقَّمة ترتيبيًّا بشكل فريد، وتقارير اختبار منفصلة باستخدام جهاز تحليل الشبكة المتجهة (VNA) كجزء من دعم الشركات المصنِّعة الأصلية القياسي.
س: ما المعلومات التي يجب أن أدرجها في طلب الاقتباس؟
ج: لتسريع معالجة استفسارك، قدِّم نوع الكابل المطلوب، ومجموعة الموصلات وجنسها في كلا الطرفين، والطول الإجمالي للتجميع، والكمية المطلوبة، وأي طلبات خاصة مثل مزامنة الطور أو التغليف المحدد أو الوثائق المخصصة.
