كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG58 بمقاومة 50 أوم: بيانات هندسية وإرشادات الاختيار

1. نبذة عن المنتج (نظرة عامة)

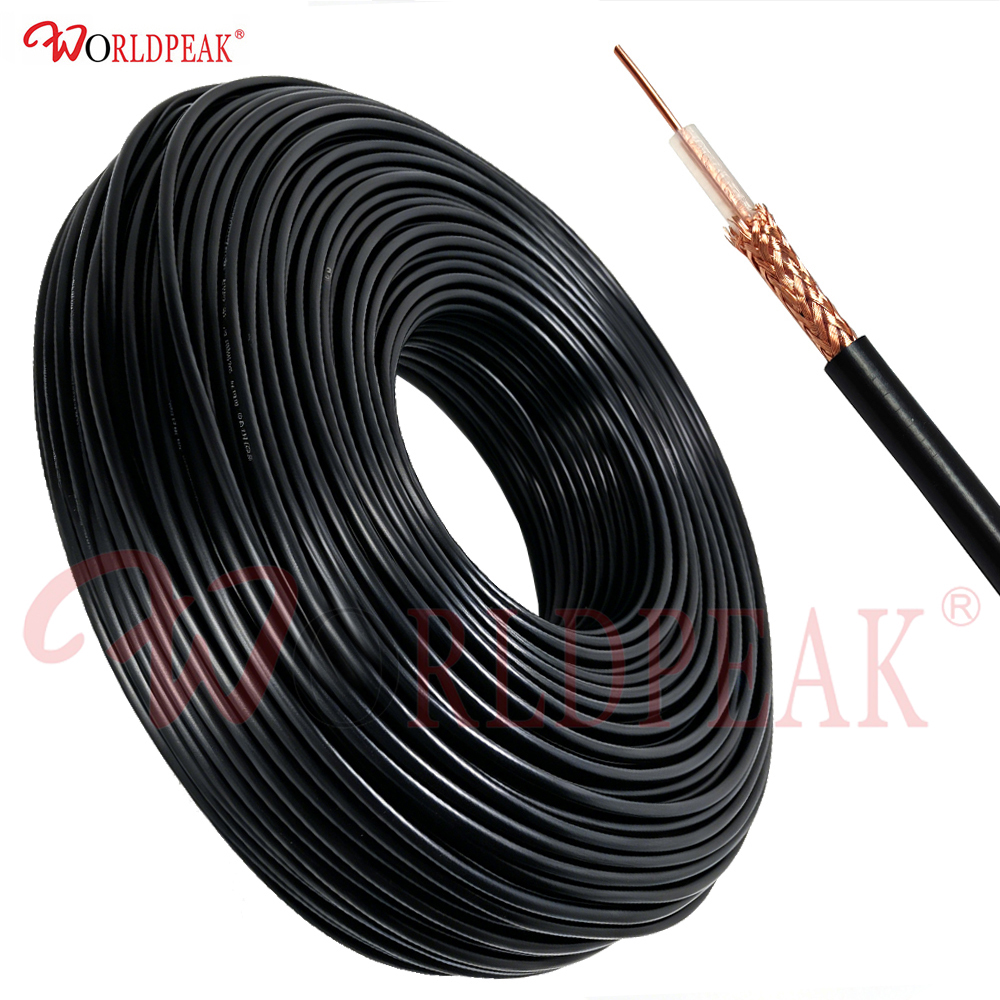

الأنابيب Worldpeak RG58 هو كابل عالي الجودة ومتين للغاية كابل شعاعي مرنة مُصمَّم لتوفير اتصال موثوق به للترددات الراديوية (RF) بمقاومة ٥٠ أوم. وقد صُنِع هذا الكابل عالي الأداء بواسطة شركة Zhenjiang Worldpeak Communication Co., Ltd. ويتميَّز بقطر خارجي اسمي قدره ٥,٠ مم، ما يجعله خفيف الوزن بشكل استثنائي وسهل التوجيه مقارنةً بالخيارات الأكثر ضخامةً مثل كابل RG8. ويستخدم هذا الكابل كابل متمركز rg58 نواة نحاسية مجدولة من نوع RG58 نحاس مجدول RG58 هذا كابل محوري بمقاومة 50 أوم يوازن بين المرونة العالية في نصف قطر الانحناء الضيق والأداء الكهربائي المستقر. وهو يُعَدّ حلاً مثاليًا للتوصيلات القصيرة المدى في أنظمة الاتصالات الحديثة، ومختبرات الاختبار، والتركيبات المركبة في المركبات حول العالم.

٢. الوصف التفصيلي

هندسة تصميم Worldpeak RG58 كابل شعاعي مرنة تركّز على المرونة الفيزيائية وسهولة التركيب بدلًا من انتشار الإشارة لمسافات طويلة. إن نحاس مجدول RG58 الموصل المركزي المدمج مع عازل من البولي إيثيلين الصلب يسمح للمهندسين بتحقيق انحناءات حادة في المساحات المحدودة مثل خزائن المعدات، والمركبات الإذاعية، والغُرف الصناعية المغلقة.

ومع ذلك، يجب على مصممي الأنظمة أخذ مقايضات التوهين المتأصلة في الاعتبار. فـ كابل متمركز rg58 مُحسَّن لأطوال تشغيل تقل عن ١٠ أمتار عند الترددات فوق العالية (UHF). أما بالنسبة للمسافات الأطول، فيزداد التوهين، ما يستلزم تحديد كابل أكبر حجمًا كابل محوري بمقاومة 50 أوم مثل RG8 أو LMR400. وبصفتها شركة مصنِّعة خبرة في كابلات RF المحورية Zhenjiang Worldpeak Communication Co., Ltd. تضمن شركة زهينجيانغ وورلدبيك للاتصالات المحدودة أن كل دفعة من Worldpeak RG58 يتوافق مع تحملات التصنيع الصارمة. وهذا يضمن استقرار إرسال إشارة التردد اللاسلكي (RF) وحمايتها من التداخل الكهرومغناطيسي (EMI) في البيئات ذات الكثافة العالية للإشارات.

3. الميزات الرئيسية

اختيار الحق كابل محوري بمقاومة 50 أوم يتطلب النظر في المزايا الهيكلية المحددة. ال Worldpeak RG58 يقدم عدة مزايا رئيسية:

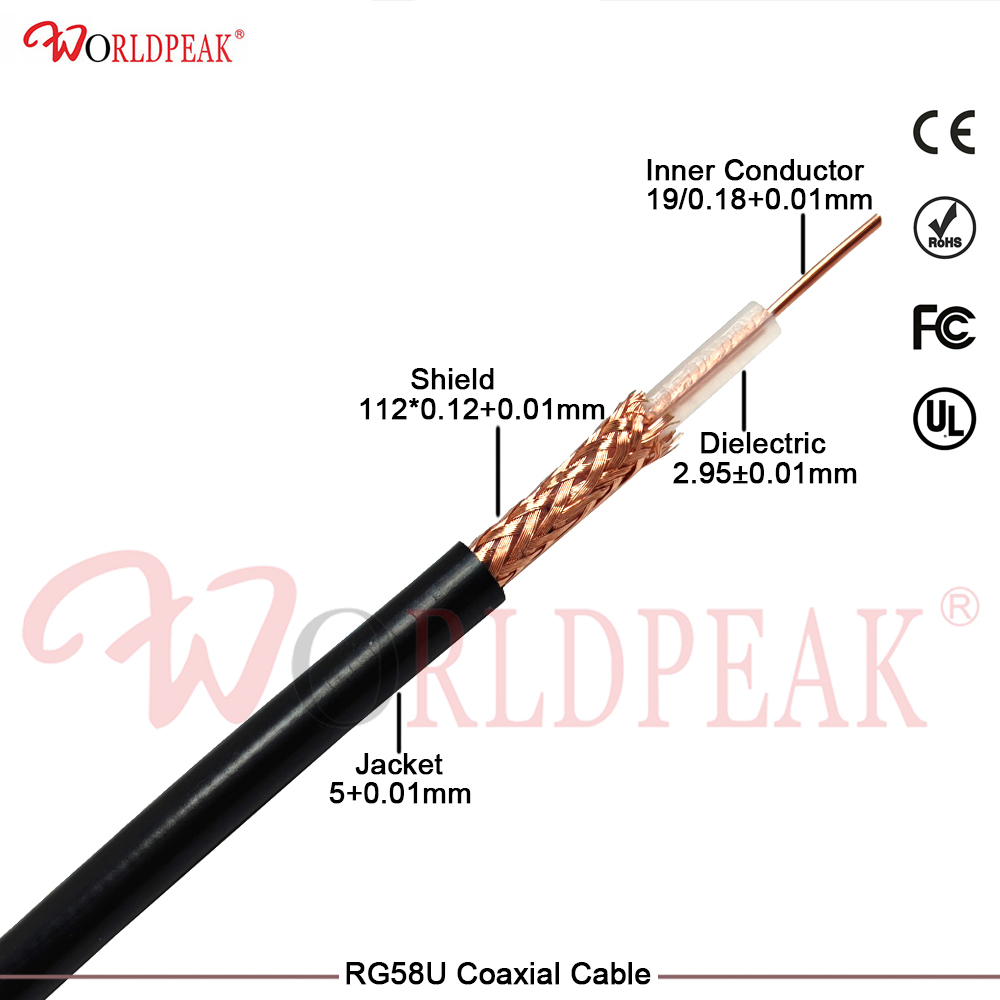

• النواة المجدولة عالية المرونة: الموصل ١٩ × ٠٫١٨ مم نحاس مجدول RG58 يكفل أقصى قدر من الاستعادة بعد الانحناء ويمنع كسر النواة المركزية في التطبيقات الخاضعة لاهتزازات شديدة.

• كفاءة عالية في التغليف الواقي: ويتميز بغطاء واقي من سلك نحاسي مطلي بالقصدير بنسبة تغطية ≥٩٠٪، وهذا كابل شعاعي مرنة يقلل بشكل كبير من تسرب الإشارة ويحجب التداخل الكهرومغناطيسي الخارجي.

• تطابق الدقة في المعاوقة: يُراقب القطر في الوقت الفعلي على خط البثق لضمان اتساق عالٍ في قيمة المعاوقة المميزة البالغة ٥٠ أوم.

• غلاف من البلاستيك المطاطي (PVC) الصناعي: قطرها الخارجي البالغ ٥٫٠ مم محمي بغلاف من مادة PVC مرنة، مما يوفر مقاومة بيئية قوية للأنظمة الداخلية والخارجية المحمية.

4. المواصفات الفنية

هذا مواصفات كابل RG58 الجدول يوضح البيانات الحرجة للأداء الفيزيائي والكهربائي التي تحققها شركة زهينجيانغ وورلدبيك للاتصالات المحدودة.

*ملاحظة: يتم التحقق من معايير المستوى أ في المصنع بواسطة Zhenjiang Worldpeak Communication Co., Ltd. ؛ ويمثل المستوى بـ القيم الصناعية النموذجية.

٥. المزايا الهندسية والفنية

الحفاظ على اتساق الدفعات بشكل مطلق في بيئة الإنتاج يتطلب تحكّمًا صارمًا في الجودة. وتتعامل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة مع هذه المسألة من خلال أتمتة التصنيع المتقدمة: كابل شعاعي مرنة الحفاظ على اتساق الدفعات بشكل مطلق في بيئة الإنتاج يتطلب تحكّمًا صارمًا في الجودة. وتتعامل شركة زهينجيانغ وورلدبيك للاتصالات المحدودة مع هذه المسألة من خلال أتمتة التصنيع المتقدمة:

• مراقبة قطر العازل النشط باستمرار: أثناء عملية البثق، تستخدم شركة وورلدبيك مراقبة ليزرية مستمرة وفي الوقت الفعلي للحفاظ على سماكة طبقة البولي إيثيلين الصلبة عند ٣٫٠٠ مم. إن أي انحرافات طفيفة في قطر العازل تؤدي إلى تغيّر السعة الكهربائية لكل وحدة طول، ما يُغيّر المقاومة ويسبب انعكاسات إشارية ضارة. كابل محوري بمقاومة 50 أوم تتسبب في ظهور إجهاد هيكلي أو شقوق دقيقة أثناء الحركة المتكررة.

• التحكم الدقيق في التواء الموصلات: يتم لف موصل النحاس المقصّب المغلف بالقصدير المكوَّن من ١٩ خيطًا بطول لفٍّ مضبوط بدقة عالية. ويمنع التواء الموصلات الصحيح نحاس مجدول RG58 الموصل من تطوير إجهاد هيكلي أو شقوق دقيقة أثناء الحركة المتكررة.

• التحقق من كثافة الجديلة: وبضمان أن تظل نسبة تغطية درع النحاس المقصّب المغلف بالقصدير عند ٩٠٪ أو أكثر، تضمن شركة وورلدبيك أن هذا كابل متمركز rg58 الكابل يقدّم أداءً فعّالاً في التدريع، مما يحمي أنظمتك من التداخل بين القنوات في تطبيقات الرفوف متعددة القنوات.

٦. تطبيقات صناعية متعددة الاستخدامات

الخصائص الفريدة لـ Worldpeak RG58 اجعله المفضل كابل محوري بمقاومة 50 أوم عبر العديد من الصناعات:

• معامل الاختبار والقياس: تُستخدم على نطاق واسع في أسلاك الاختبار القصيرة ذات الموصلات BNC أو SMA لتوصيل مولدات الإشارات وأجهزة قياس الذبذبات ومحللات الطيف.

• الاتصالات المرورية: تؤدي دور خطوط تغذية الهوائيات عالية المتانة لأنظمة السلامة العامة والنقل التجاري والهواة الراديوية، حيث يُشترط أن تكون كابل شعاعي مرنة مطلوب.

• البنية التحتية اللاسلكية: مثالية للوصلات القصيرة التي تربط كاميرات المراقبة ذات موصلات BNC، أو أجهزة استقبال نظام تحديد المواقع العالمي (GPS)، أو نقاط وصول شبكة الواي فاي (Wi-Fi) بهوائيات عالية الكسب.

• /armoires التحكم الصناعي: مثالية لتوجيه الإشارات الراديوية (RF) ضمن الآلات الأوتوماتيكية وخزائن توزيع الطاقة، حيث يُشترط أن تكون نصف قطر الانحناء ضيقًا جدًّا.

٧. القيمة التجارية بين الشركات (B2B) والدعم المقدَّم لمصنِّعي المعدات الأصلية (OEM)

بصفتنا شركة موثوقة في مجال الأعمال مع الأعمال (B2B) Zhenjiang Worldpeak Communication Co., Ltd. تقدم شركة زهينجيانغ وورلدبيك للاتصالات المحدودة دعمًا شاملاً لتصنيع المعدات الأصلية (OEM) والخدمات اللوجستية لتحسين سلسلة التوريد الخاصة بك:

• الامتثال والشهادات: الأنابيب Worldpeak RG58 وهي متوافقة تمامًا مع معايير CE وRoHS وFCC ومعيار قابلية الاشتعال UL94. ويتم جميع عمليات التصنيع وفق نظام إدارة الجودة المعتمد وفق معيار ISO9001.

• تجميعات تصنيع المعدات الأصلية المخصصة: توفر شركة وورلدبيك خدمة تخصيص غلاف الكابلات بالعلامة التجارية، وأغلفة ملوَّنة، وكابلات انتقال إشارات راديوية (RF) مُنهية الطرف مسبقًا ومزودة بموصلات BNC أو SMA أو TNC أو من النوع N، وهي موصلات مُصنَّعة في المصنع.

• الدعم اللوجستي العالمي: يتم تعبئة الطلبات في بكرات واقية مقاومة للرطوبة للحفاظ على صلاحيتها أثناء التخزين الطويل الأمد في المستودعات. وهذا يضمن أداءً عالي الكفاءة عند تركيبها كابل متمركز rg58 في عمليات النشر التجاري الواسعة النطاق.

8. الأسئلة الشائعة (FAQ)

س: متى ينبغي أن أختار كابل وورلدبيك من نوع RG58 بدلًا من كابل RG174؟

ج: اختر كابل متمركز rg58 عندما تكون هناك حاجة إلى فقدان أقل في الإشارة وحماية أفضل ضد التداخل. فهذا كابل محوري بمقاومة 50 أوم يتميز بانخفاض بنسبة 30% في التوهين مقارنةً بكابل RG174. أما كابل RG174 فيُستخدم فقط عندما تكون الأبعاد الفيزيائية الضيقة جدًّا ذات أولوية قصوى على متطلبات الأداء.

س: هل يمكن استخدام هذا الكابل المحوري المرن في الهواء الطلق؟

ج: الغلاف القياسي من مادة PVC الخاص بـ نحاس مجدول RG58 مناسب للاستخدام داخل المباني وللتشغيل في أماكن خارجية محمية. أما بالنسبة للدفن المباشر أو التعرّض الشديد لأشعة الشمس فوق البنفسجية، فيُرجى التواصل مع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة للحصول على خيارات مخصصة لأغلفة مصنوعة من مادة PE أو LSZH.
