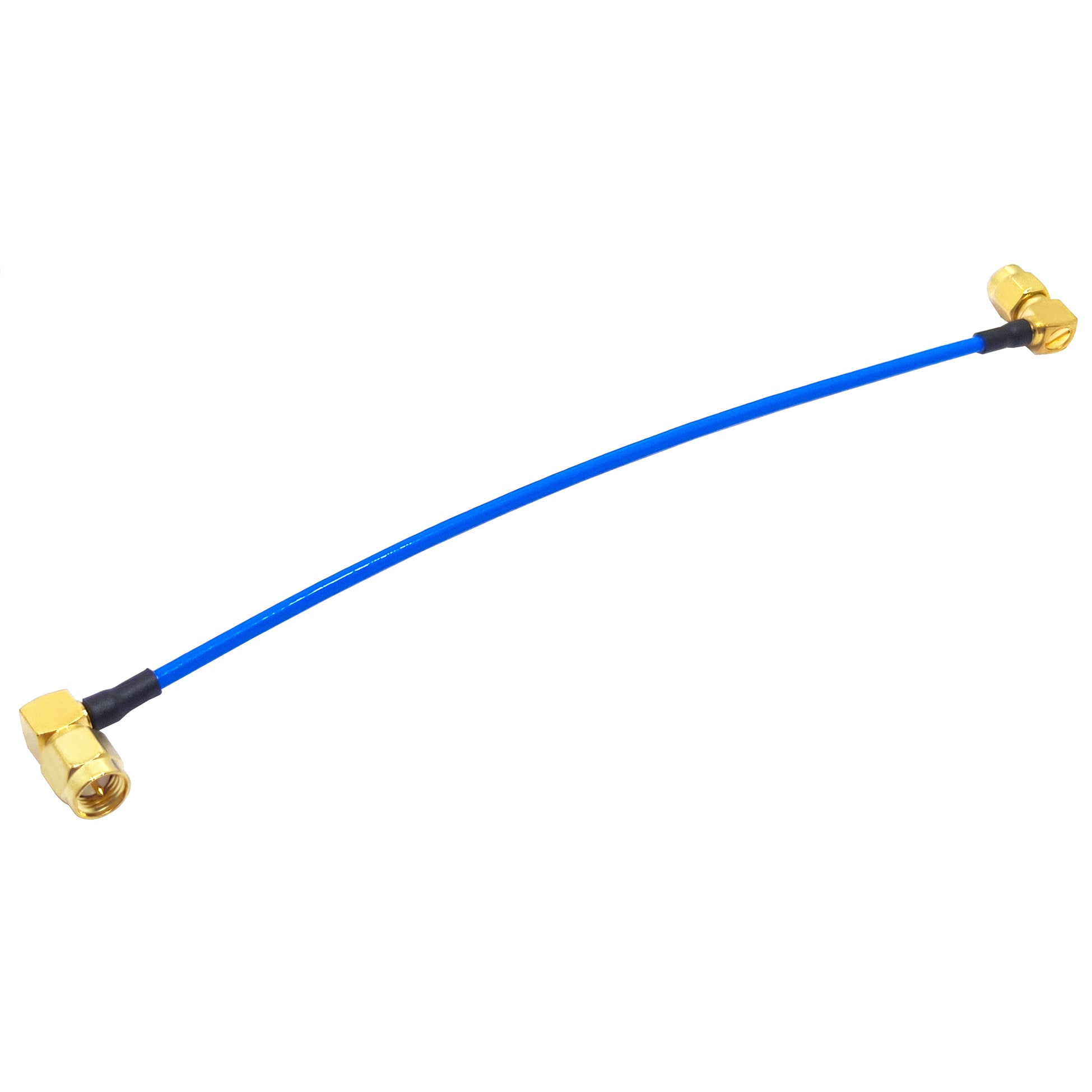

تجميعة كابلات مُهيأة مسبقًا من وورلدبيك نموذج إس آر ٠٨٦

١. نبذة عن المنتج

تقدم شركة وورلدبيك للاتصالات المحدودة (Worldpeak Communication Co., Ltd.) تجميعة كابلات وورلدبيك المُسبَّقة التوصيل طراز SR086 عالية الأداء، المصمَّمة خصيصًا للبيئات ذات الترددات العالية المطلوبة جدًّا. وتتميَّز هذه التجميعة بكابل شبه صلب قطره ٠٫٠٨٦ بوصة وقطرها الخارجي الضيق البالغ ٢٫٢ مم، ما يوفِّر سلامة إشارة استثنائية لتوصيلات الميكروويف وروابط محطات القياس حتى تردد ٤٠ غيغاهرتز. ويُجرى على كل وحدة مصنَّعة في المصنع فحصٌ دقيقٌ باستخدام محلِّل شبكات متجه (VNA) لضمان الأداء الأمثل. وهي مناسبة تمامًا لتطبيقات الاتصالات السلكية واللاسلكية الحديثة، وأنظمة الفضاء الجوي، والمعدات الاختبارية المتقدِّمة. وتقدِّم شركة وورلدبيك للاتصالات المحدودة حلول كابلات موثوقة ومخصصة حسب الطلب، مصمَّمة لتلبية المواصفات الهندسية الدقيقة وضمان التكامل السلس مع الأنظمة.

٢. الوصف التفصيلي

تُمثِّل تجميعة الكابلات المُنهية مسبقًا من طراز Worldpeak SR086 قفزةً نوعيّةً في هندسة الاتصالات الميكروويفية عالية الكثافة. وقد صمَّمتها شركة Worldpeak Worldpeak Communication Co., Ltd.، وتتميَّز هذه التجميعة بهيكل كابل شبه جامد بقطر ٠٫٠٨٦ بوصة، يوفِّر توازنًا ممتازًا بين المرونة الميكانيكية والأداء الكهربائي الفائق. وبقطر خارجي لا يتجاوز ٢٫٢ مم، تتيح تجميعة الكابلات المُنهية مسبقًا من طراز SR086 للمهندسين توجيه الإشارات بكفاءة داخل المساحات الضيِّقة دون المساس بدقة الإشارة.

تتطلب الأنظمة الإلكترونية الحديثة مكونات تحافظ على سلامة الإشارة عبر نطاقات تردد واسعة. وتُصنِّع شركة وورلدبيك لاتصالات المحدودة (Worldpeak Communication Co., Ltd.) كل مجموعة كابلات مُجهَّزة مسبقًا من طراز SR086 باستخدام تقنيات متقدمة دقيقة للتقشير والتجعيد الآلي. وهذا يلغي التفاوت الذي يرتبط عادةً بالإعداد اليدوي. فسواء أُستخدمت هذه المجموعة في معدات الاختبار الآلية أو الإلكترونيات الدفاعية أو أجهزة الاتصالات عالية السرعة، فإنها توفر مقاومةً ثابتةً وخسارة إدخال منخفضةً عبر نطاق تشغيلها حتى ٤٠ جيجاهرتز.

وعلاوةً على ذلك، تُوفِّر شركة وورلدبيك للاتصالات المحدودة (Worldpeak Communication Co., Ltd.) مجموعةً شاملةً من واجهات الموصلات المتوافقة لتلبية متطلبات مختلف هياكل الأنظمة. فتتراوح هذه الواجهات بين الموصلات القياسية ذات الخيوط مثل موصلَيْ إس إم إيه (SMA) و٢٫٩٢ مم (K)، وحلول الموصلات الدافعة دون الحاجة إلى التوجيه (push-on blind-mate) مثل موصل إس إم بي (SMP)، فضلاً عن البدائل المصغَّرة والدقيقة جدًّا مثل موصلات إم سي إكس (MCX) وإم إم سي إكس (MMCX) وإس إس إم إيه (SSMA)، وواجهات التردد العالي بقطر ١٫٨٥ مم (V)، حيث يُصمَّم كل تجميعة كابل مُجهَّزة مسبقًا من طراز إس آر ٠٨٦ (SR086) لربط منافذ المعدات المختلفة بكفاءة عالية.

3. الميزات الرئيسية

• دقة القطر الخارجي البالغ ٢٫٢ مم — يسهِّل ملف الكابل شبه الصلب ذي القطر الصغير (٠٫٠٨٦ بوصة) توجيه الكابلات بكثافة عالية داخل المحصورات المزدحمة ومصفوفات اللوحات الإلكترونية المطبوعة الكثيفة.

• القدرة الواسعة على العمل ضمن نطاق ترددي واسع — صُمِّمت لدعم التطبيقات التي تمتد من التيار المستمر (DC) وحتى ٤٠ غيغاهيرتز، وذلك حسب عائلة واجهة الموصل المختارة.

• التوافق الشامل مع الموصلات — متوفرة بواجهات إس إم إيه (SMA) وإس إم بي (SMP) و٢٫٩٢ مم (K) و٢٫٤ مم و١٫٨٥ مم (V) وإم سي إكس (MCX) وإم إم سي إكس (MMCX) وإس إس إم إيه (SSMA)، وبتكوينات ذكر وأنثى.

• التحقق الصارم من المصنع : يُختبر كل تجميع لكابل SR086 مُجهَّز مسبقًا بشكل فردي على محلِّل شبكة متجه قبل الشحن.

• أطوال مخصصة ومطابقة الطور : تقدِّم شركة وورلدبيك لاتصالات المحدودة ضوابط صارمة في أطوال الكابلات ومجموعات مُطابَقة الطور للتطبيقات الحرجة من حيث التوقيت.

• توثيق قابل للتتبع : يُرفق مع كل طلب لتجميع كابل SR086 المُجهَّز مسبقًا تقارير موثَّقة عن فقد الإدخال والطول الكهربائي.

٤. المواصفات والمعايير الفنية

• نوع الكابل : كابل تناسبي شبه صلب قطره ٠٫٠٨٦ بوصة

• قطر خارجي (OD) : ٢٫٢ مم

• العائق المميز : ٥٠ أوم

• المدى الأقصى للتكرار : حتى ٤٠ جيجاهرتز (يعتمد على نوع الواجهة)

• تحمل الطول القياسي : ±٢ مم للتجميعات الأقل من متر واحد؛ ±٠٫٢٪ للتجميعات الأطول من متر واحد

• بروتوكول الاختبار : تمت اختبارات VNA بنسبة ١٠٠٪ لخسارة الإدخال وخسارة الانعكاس/نسبة الموجة الراكدة الجهدية

• سلسلة الموصلات المتوفرة :

  • SMA (ذكري/أنثوي) – حتى ١٨ جيجاهرتز

  • SMP (ذكري/أنثوي) – حتى ٤٠ جيجاهرتز

  • 2.92 مم / K (ذكري/أنثوي) – حتى ٤٠ جيجاهرتز

  • 2.4 مم (ذكري/أنثوي) – حتى ٥٠ جيجاهرتز

  • 1.85 مم / V (ذكري/أنثوي) – حتى ٦٧ جيجاهرتز

  • MCX و MMCX (ذكري/أنثوي) – حتى ٦ جيجاهرتز

  • SSMA (ذكري/أنثوي) – حتى ٤٠ جيجاهرتز

٥. المزايا التقنية ورؤى الهندسة

عند تقييم خطوط النقل عالية التردد، يُجري المهندسون عادةً مقارنةً بين مزايا الخيارات المُنهية مسبقًا في المصنع والحلول التقليدية المُنهية في الموقع. وتؤكد شركة وورلدبيك للاتصالات المحدودة أن الإنهاء في الموقع يتطلب أدوات متخصصة، وعمالة ذات مهارات عالية جدًّا، وإعداد دقيق للعازل، ما قد يؤدي إلى تباينات دقيقة جدًّا في خسارة الإدخال واستقرار الطور.

على النقيض من ذلك، يتم إنتاج تجميع الكابلات المُجهَّزة مسبقًا SR086 في بيئة تصنيع خاضعة للرقابة. وتستخدم شركة وورلدبيك للاتصالات المحدودة أجهزة تقشير معتمدة وأدوات تثبيت دقيقة لضمان ثبات ميكانيكي قابل للتكرار ومحاذاة متسقة للاتصالات. وبما أن كل تجميع لكابلات SR086 المُجهَّزة مسبقًا يخضع لاختبار محلِّل الشبكة المتجهية، فإن نقاط الانعكاس المحتملة أو عدم التطابق في المعاوقة تُكتشف وتُستبعد قبل التسليم. وهذه العملية الصارمة لمراقبة الجودة تقلل من وقت توقف النظام إلى الحد الأدنى، وتحمي أجهزة الاستقبال الحساسة، وتضمن أن هامش التصميم النظري يتحول بدقة إلى أداء فعلي للعتاد المادي.

٦. التطبيقات المستهدفة

• وصلات الاختبار والقياس يوفِّر تجميع الكابلات المُجهَّزة مسبقًا SR086 اتصالات مختبرية مستقرة لمحلِّلات الشبكة المتجهية ومحلِّلات الطيف، وهو مزوَّد بفقدان الإدخال الموثَّق لتحقيق نتائج قابلة للتكرار.

• وصلات أنظمة الترددات الراديوية كابلات القفز المُختبرة في المصنع والمصنَّعة من قِبل شركة وورلدبيك للاتصالات المحدودة توفر تكاملًا موثوقًا للنظام مع نسبة موجة جهد ثابتة متوقَّعة عبر نطاق التشغيل.

• التكيفات ذات الواجهات المختلطة تُلغي تكوينات التجميع المباشر (مثل نوع سما ذكر إلى نوع ٢,٩٢ مم ذكر) الحاجة إلى المحولات الخارجية، مما يقلل من نقاط فقد الإدخال في الأنظمة الفرعية الميكروويفية.

• روابط المصفوفات المُرحَّلة والروابط ذات الاتصال العمياء تتيح إصدارات كابل التجميع المُجهَّز مسبقًا طراز SR086 والمُنهية بنوع إس إم بي استخدام هياكل الرفوف الوحدوية الكثيفة وروابط الهيكل المُحكمة بالدفع.

٧. القيمة التجارية وفوائد سلسلة التوريد

للمشترين ومهندسي تصميم الأجهزة، يُعَدُّ اختيار شريك مناسب في مجال الاتصالات أمرًا حيويًّا لنجاح المشروع. وتقدِّم شركة وورلدبيك وورلدبيك كوميونيكيشن المحدودة قيمة تجارية كبيرة من خلال تنفيذ سلسلة التوريد بكفاءة وجودة ثابتة في المنتجات. وبشراء تجميعة الكابل المُنهية مسبقًا طراز SR086 مباشرةً من شركة وورلدبيك وورلدبيك كوميونيكيشن المحدودة، تقلِّل المؤسسات من تكاليف العمالة الداخلية الخاصة بالتجميع، وتتفادى الهدر الناتج عن عمليات التوصيل الخاطئة في الموقع، وتُسرِّع عملية إدخال المنتج إلى السوق.

وعلاوةً على ذلك، تقدِّم شركة وورلدبيك لاتصالات المحدودة كميات طلبات مرنة، وأوقات إنتاج قياسية تتراوح بين ٥ إلى ١٠ أيام عمل، ودعمًا فنيًّا شاملاً. وتُبسِّط التسميات المرقَّمة تسلسليًّا وتقارير بيانات الاختبار المخصَّصة عمليات فحص الجودة الواردة ومتطلبات التعقُّب، ما يجعل مجموعة الكابلات المُنهية مسبقًا من طراز SR086 خيارًا اقتصاديًّا فعّالًا لكلٍّ من تطوير النماذج الأولية والإنتاج الضخم.

8. الأسئلة الشائعة (FAQ)

س: كيف أختار بين خيارَي موصلَي SMA ذكر وSMP ذكر لمجموعة الكابلات المُنهية مسبقًا من طراز SR086؟
ج: يوفِّر موصل SMA ذكر واجهةً مترابطةً مضغوطةً مناسبةً لتثبيت اللوحات الإلكترونية القياسية والوحدات عالية التردد حتى ١٨ جيجاهرتز. أما موصل SMP ذكر فيوفِّر آلية توصيل دافعة بدون توجيه (blind-mate) مثالية للأنظمة ذات المصفوفات المُرحِّلة ولتصميمات الألواح عالية الكثافة حتى ٤٠ جيجاهرتز. ويتحدد اختيارك حسب التردد التشغيلي، والقيود الميكانيكية المتعلقة بالمساحة، وتوافق المنفذ.

س: ما هو مدى التسامح في الطول المسموح به للطلبات المخصصة لتجميع الكابلات المُجهَّزة مسبقًا من طراز SR086؟
ج: يبلغ مدى التسامح القياسي في الطول ±٢ مم للتجميعات الأقصر من ١ متر، و±٠٫٢٪ للتجميعات الأطول. ويمكن طلب مدى تسامح أضيق من شركة وورلدبيك لاتصالات وورلدبيك المحدودة لتطبيقات تتطلب دقة في الطور.

س: ما هي المدة القياسية لإنتاج الطلبات؟
ج: عادةً ما يتم شحن تجميعات الطراز القياسي من شركة وورلدبيك لاتصالات وورلدبيك المحدودة خلال ٥ إلى ١٠ أيام عمل. أما الطلبات الكبيرة الحجم أو التجميعات الخاصة غير المتوفرة في المخزون والتي تستخدم موصلات غير قياسية فقد تستغرق ٢ إلى ٤ أسابيع.

س: ما الاحتياطات التي يجب على الفنيين اتخاذها أثناء تركيب تجميع الكابلات المُجهَّزة مسبقًا من طراز SR086؟
أ: استخدم دائمًا مفتاح عزم دوران معيَّر مُحدَّد لمجموعة الموصلات. وحافظ على نصف قطر الانحناء الأدنى الموصى به للكابل لمنع تشوه العازل الداخلي. واحفظ أغطية الغبار الواقية على الوصلات في مكانها عند عدم الاستخدام، وافحص أسطح الاتصال للبحث عن أي تلوث قبل التوصيل.

س: هل تتوفر مجموعات مُزامَنة الطور والتصنيفات المخصصة؟
أ: نعم. تقدِّم شركة وورلدبيك للاتصالات المحدودة (Worldpeak Communication Co., Ltd.) تجميعات مُزامَنة الطور مرفقةً ببيانات موثَّقة عن الطول الكهربائي، وملصقات مرقَّمة تسلسليًّا، وتقارير فحص فردية باستخدام جهاز تحليل الشبكة المتجهة (VNA) كخيارات قياسية.

س: ما المعلومات المطلوبة عند إرسال طلب اقتباس؟
أ: لتسهيل الرد السريع، يُرجى تزويدنا بنوع الكابل ومجموعة الموصلات وجنس الموصلات في كلا الطرفين، والطول المطلوب للتجميع، وكمية الطلب، وأي متطلبات خاصة مثل مزامنة الطور أو توثيق الفحوصات المخصصة.
